Hola gente, bienvenidos, hoy vamos a hablar de los rayos, esas magníficas descargas electrostaticas que se generan durante las tormentas electricas y vamos a generar un rayo en miniatura para estudiarlo, los rayos son fractales, por lo tanto estudiando una parte podremos conocer el todo. Tambien hablaremos en este video de PEM o pulsos electromagneticos y los pararrayos y veremos algunos experimentos

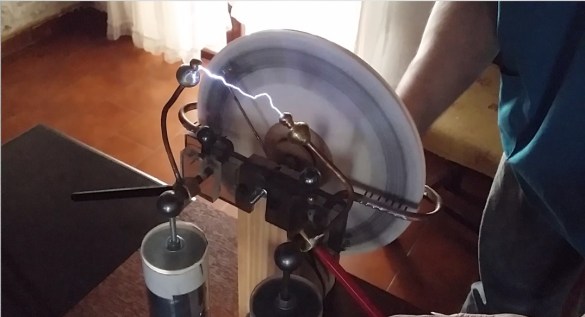

En un video anterior les mostre como fabricar la maquina de wimshurst, en la i esta el link, estas maquinas producen entre los electrodos tensiones muy elevadas del orden de hasta los 100 Kv y generan el arco que no es ni mas ni menos que un rayo en miniatura y hoy lo usaremos como modelo y tambien para los experimentos.
Bueno el dia llegó, en este video por fin voy a mostrar los experimentos con el generador de alta tensión de wimshurst, que he venido postergando una y otra vez.
Para los que me pedían que encienda un electrodoméstico o una luz con este generador les comento que el generador es de alta tensión, estamos hablando de 40 o 50 mil voltios el aparato es para hacer experimentos físicos con altas tensiones, cuando se inventó fue de gran ayuda para los científicos ya que no se podía tener esas tensiones con otros dispositivos, hoy veremos algunos experimentos muy históricos con el aparato, como generar rayos x , o cómo replicar el experimento de hertz.
Vamos a hacer un experimento usando el carrete de ruhmkorff , si no vieron la entrada donde explico como hacerlo les recomiendo que lo hagan pueden picar aca , es muy simple y dispondrán de una fuente de alta tensión muy útil para varios experimentos tradicionales de la física como el que vamos a realizar hoy.
Este experimento es un clásico de la física y es muy fácil de replicar,
Para no entrar crudos al experimento les voy a contar un poco la historia del mismo. Un científico James Clerk Maxwell una de las mentes mas brillantes de la época, estamos hablando de la década de 1860) elaboró una teoría que demostraba que la electricidad, el magnetismo y hasta la luz, son manifestaciones del mismo fenómeno, el campo electromagnético, pero era una teoría no se había podido demostrar prácticamente la existencia de las ondas electromagnéticas.
Un profesor de física alemánHeinrich Rudolf Hertz se había entusiasmado mucho con la teoría de Maxwell y empezó a trabajar para comprobar en el laboratorio esta teoría y en 1885 descubrió una forma práctica de producir ondas de radio y recibirlas por medio de un receptor muy rudimentario, precisamente este es el experimento que haremos hoy.

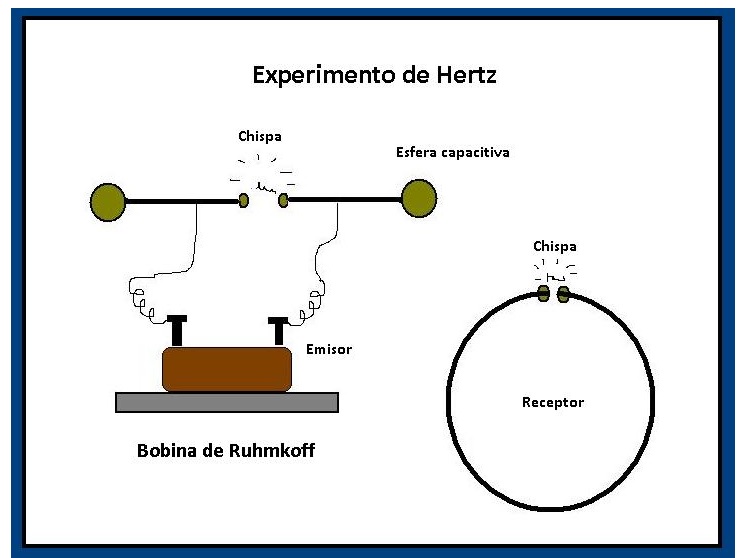

Para este experimento Hertz usó un carrete de ruhmkorff, unas varillas de cobre unas esferas metálicas chicas y otras mas grandes.
realmente hay que ser genio para explicar la teoría de Maxwell con dos alambres y una chispa un capo el tipo, no solo eso, después siguió con mas….
La explicación que Hertz dio sobre este experimento era mas o menos asi, el arco eléctrico entre las esferas chicas del emisor producía un campo electrico variable que debía provocar una perturbación magnetica en la zona, esta debía propagarse en todas direcciones, eso es una onda electromagnética, si a su vez se colocaba en las cercanías un receptor de similares características que el emisor, este debía transformar esa onda electromagnética en corriente eléctrica, es decir entre las esferas del receptor debía producirse un arco.
Hacer este experimento siguiendo exactamente las condiciones originales se torna dificultoso porque hay que dejar a oscuras toda la habitación y colocar en el aro una especie de lupa que permita ver el arco, lo vamos a hacer mas simple.

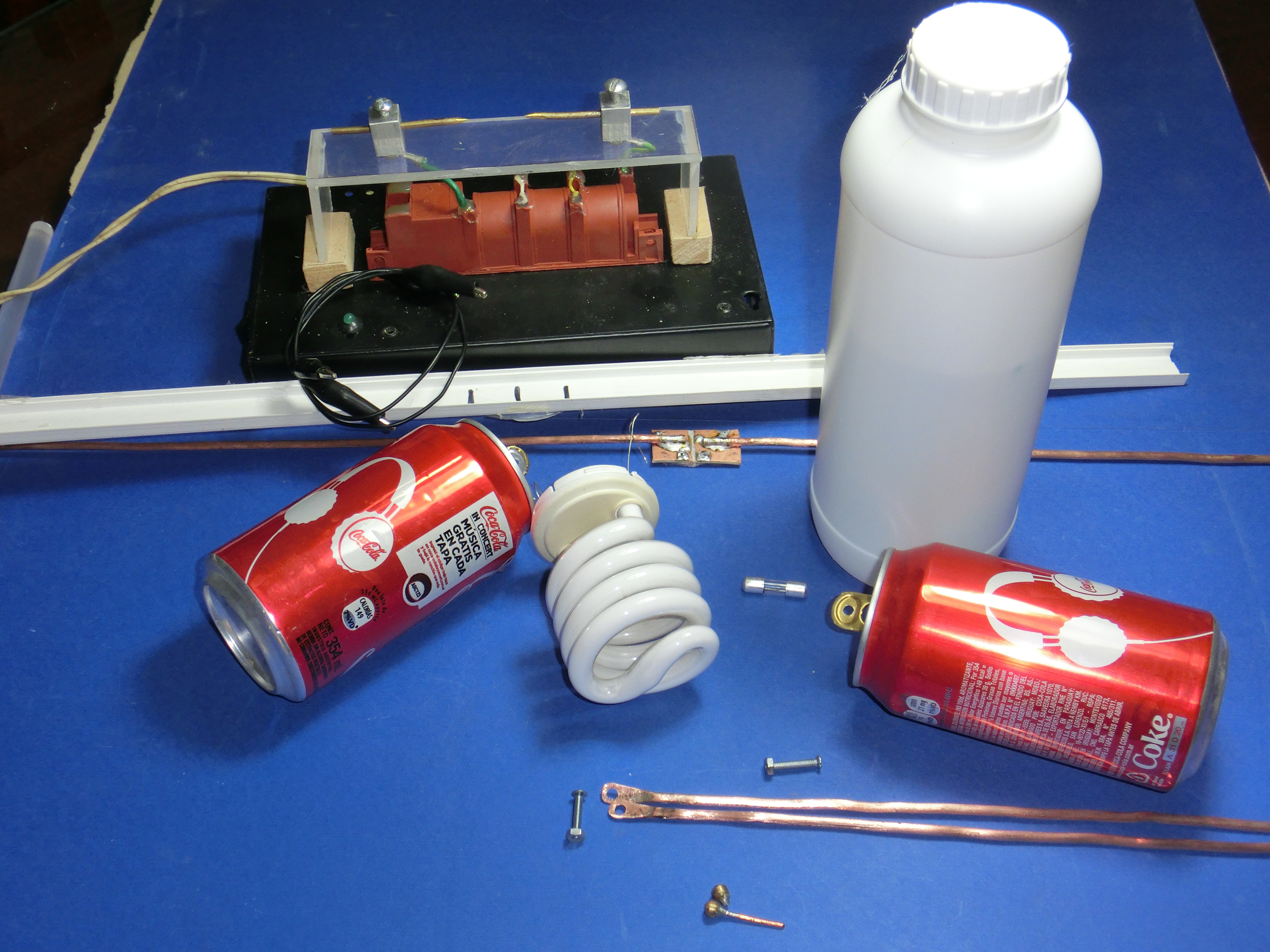

Los materiales a utilizar son
El carrete de ruhmkorff , unas latas de gaseosa, unos alambres de cobre y una lamparita de neón o bien el tubo de alguna lámpara de bajo consumo, no importa que este quemada, solo que el tubo debe estar sin roturas.
Para empezar vamos a realizar unas perforaciones en las chapitas que sirven para abrir las latas y con un tornillo fijamos el alambre de cobre de unos 30 cm (puede hacerse mas corto si no tienen mucho espacio en las puntas de estos alambres podemos soldar dos bolitas metálicas chicas que pueden conseguir de herrajes que se usan en muebles de madera, tampoco son estrictamente necesarias si dejan el alambre pelado igual va a funcionar solo que a mi me gusta hacerlo parecido a lo que fue el experimento original. Si, es muy necesario colocar las dos latas de gaseosa porque estas harán de capacitor aumentando la intensidad de la chispa haciendo mas visible el fenómeno.

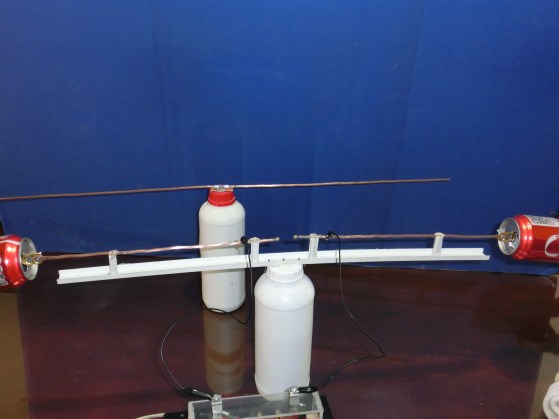

Las dos latas con los alambres los fijamos en un soporte plástico, use un cable canal en este caso y pegamos con la pistola de soldar plástico dejando entre ambas esferas chicas un espacio de unos 4 o 5 cm, a todo el conjunto lo pegamos en la tapa de una botella plástica que llenaremos de agua o arena para que quede mas pesado el conjunto
Para el receptor vamos a usar dos alambres de 42 cm que es el largo que tiene el alambre mas la lata de gaseosa, esto es importante, que tengan la misma longitud para que estén en resonancia, los arcos eléctricos emiten en anchos de banda muy grandes, lo pueden comprobar con una radio a transistores, escucharan una descarga que se extiende a lo largo de todo el dial, pero se amplificará en la frecuencia que resuene esa especie de antena que es el emisor, por eso cuanto mas cerca este la frecuencia del receptor de la del emisor mayor será el efecto. El montaje del receptor es parecido al emisor solo que no lleva latas ni esferas y la separación es de dos milimetros. Entre cada alambre vamos a colocar los terminales de la lamparita de neon o los de la lámpara de bajo consumo, estas últimas tienen 4 alambres, unimos 2 y 2 como se ve acá y cada par va a uno de los alambres.
Ahora vemos como funciona el arreglo
Otra variante que podemos hacer es colocar el osciloscopio entre los alambres que forman el receptor y ver el pulso, se puede usar el osciloscopio que usa la placa de audio de la PC, si pican en la ventana secundaria hice un video que enseña como hacer este instrumento.
Bueno es todo, ya saben manita arriba, comentar suscribirse etc etc, Saludos y hasta la próxima
Hola, hoy les voy a mostrar un experimento al mejor estilo Rontgen cuando descubrió los rayos X.
Antes de que se dispongan a querer repetir este experimento quiero advertirles que estar expuestos a los rayos x es muy perjudicial para la salud ya que los mismos son radiaciones ionizantes y pueden afectar el adn de las células provocando daños irreversibles en el material genético, enfermedades como cancer, mutaciones y malformaciones, asi que mucho cuidado, esto esta mejor para ver que para hacer.
Retrato artístico de Wilhelm Conrad Röntgen, primer ganador del Premio Nobel de Física. https://es.wikipedia.org/wiki/Wilhelm_R%C3%B6ntgen
Para este experimento vamos a usar una maquina de winshurst casera, la misma que vieron en el experimento del ciclotron didáctico, tambien se puede usar la fuente que mostré para el lifter en lugar de la máquina electrostática, como a mi me gusta asi bien vintage usaré la winshurst, tambien necesitamos una lámpara antigua de televisión que es una rectificadora de alta tensión y era muy común en aparatos de televisión a lámparas de los años 1.970 y 1.980, su denominación es 1B3 y se puede comprar en ebay tambien he visto varias ofertas en mercadolibre por solo unos pocos pesos, tambien hay otros tubos que son muy emisores de Rx como el 2X2A, el…. , etc, casi todas las lámparas rectificadoras de alta tensión de TV antiguas tenían esta propiedad de emitir Rx.
Vamos a usar un contador Geiger que es un instrumento que puede medir las radiaciones ionizantes, se podría usar en su lugar tambien una placa radiográfica de las que usan los odontólogos, pero es mas gráfico el instrumento al menos para este video, ademas no me tengo que exponer tanto a los RX ya que inmediatamente se hace visible el fenómeno. De todas formas les voy a mostrar unas radiografías tomadas con este tipo arreglo que hice hace un tiempo.
Vamos con un poco de teoría, Como se forman los rayos X??
Si aceleramos un chorro de electrones con unas decenas de kilovoltios y los hacemos impactar con un metal, por ejemplo hierro, o molibdeno, cuando el electrón se desacelera al ingresar a las capas mas internas de estos átomos pesados se produce una radiación de frenado, esa radiación lleva un nombre difícil bremsstrahlung, que es lo que pasa en esas capas cercanas al núcleo, el electrón acelerado saca de la primera capa al electrón propio del atomo del metal y asi este átomo queda excitado e inestable, inmediatamente el electrón de la capa siguiente baja a ocupar la vacante que dejó el electrón de la capa K, cuando eso ocurre, emite energía en forma de luz de una determinada frecuencia, en este caso es una luz muy especial porque no la podemos ver con los ojos y es muy penetrante, capaz de atravesar cuerpos , son los rayos x
Estos rayos pueden poner negros los papeles fotográficos y fueron una revolución para la medicina casi inmediatamente que se descubrieron, ya que es posible ver el interior de los cuerpos sin abrirlos, su estructura osea, fracturas etc.
Al ser radiaciones ionizantes sus características son muy similares a las radiaciones gama de los elementos radiactivos solo que estas tienen un origen nuclear y los RX tienen su origen en la corteza del átomo como les comenté antes.
Por ese motivo al ser ionizantes las podemos detectar con el contador Geiger como haremos en este caso.
Antes de hacer el experimento quiero mostrarles un tubo de rayos x comercial para que tengan una idea que hay en esa caja cuando nos apuntan para sacarnos una radiografía, este tubo se partído pero podemos ver los dos electrodos, el cátodo que tiene un filamento interno para mejorar la emisión de electrones y el ánodo que esta en chanfle para apuntar los rayos x es de cobre y tiene una placa de molibdeno donde choca el as de electrones, en algún momento voy a hacer un experimento con estos electrodos.
Bien, pasemos al arreglo para ver los rayos x generados con la maquina de winshurst, esta máquina es capaz de generar tensiones del orden 40 a 50 Kv, hace chispas de unos 4 o 5 cm.
Como se ve es bien simple, los electrodos de la máquina de winshurst se conectan uno al casquillo superior de la lampara que es el ánodo y los terminales del zócalo se unen todos y se conectan al otro terminal del generador electrostático, no importa si no sabemos cual es el positivo y el negativo de la máquina de winshurst, igual va a funcionar.
Al contador geiger podemos ponerlo cerca del tubo, luego damos manija a la máquina y veremos que el geiger comienza a acusar radiación ionizante en los dos led del panel, ambos el amarillo y el rojo quedan prendidos permanente y el instrumento se va a fondo de escala, practicamente queda saturado.
Podemos hacer un arreglo para sacar una radiografía pero en ese caso recomiendo colocar la lámpara en un caño de plomo dejando solo un orificio de salida y en ese caso alimentar con una fuente de alta tensión durante unos 10 o 15 minutos y rajar para no quedar expuestos a los RX , con un tubo 2X2A y una fuente de 45- 50 Kv como la del lifter tomé estas radiografías
La placa radiográfica se coloca debajo de lo que se quiere ver y luego hay que revelarla
Bueno eso fue todo por ahora, gracias por ver el video, manita arriba y suscribirse que es gratis, comentarios serán bienvenidos.
Saludos y hasta la próxima
Antes de empezar con el experimento quiero darles una idea de que es un ciclotrón y para que sirve, desde 1930 con la invención del generador de Van Der Graaff los físicos han tratado de acelerar partículas cargadas para hacerlas chocar entre ellas o contra blancos sobre todo para estudiar la composición interna de esas partículas, cuando dos estas chocan a esas altísimas velocidades se generan un a cantidad de otras partículas mas exóticas que son la curiosidad de los cientificos y se ha abierto una núeva página de la fisica que es el llamado modelo estandar donde se estudian las interacciones fundamentales y su relación con estas partículas, seguramente habrán oído hablar del boson de Higgs que es una partícula de estas cuya existencia fue confirmada en 2012 por los estudios que se realizan en el gran colisionador de hadrones del CERN.
Las partículas empezaron siendo aceleradas por diferencia de potencial, voltajes, pero manejar tensiones del orden de los megavoltios no es moco de pavo, asi fue que se inventó el ciclotón donde se combinaba una tensión alterna, radiofrecuencia, con un potente campo magnético, asi la partícula se inyecta en un dispositivo que esta formado por dos semicírculos huecos llamados Ds, estos semiciculos estan sometidos a un potente campo magnético constante, de esta forma la partícula al pasar de una D a la otra recibe una aceleración extra y como el campo es constante la partícula qe cada vez lleva mas energía se va abriendo describiendo una especie de espiral, después de unas 100 vueltas sale con una enorme energía, esto esta muy bueno porque no se requieren tensiónes muy altas para acelerar partículas de hecho en el laboratorio del CERN hay dos parientes del ciclotron que se llaman sincrotrones.
Bueno ahora vamos al experimento
Materiales necesitamos
Una tulipa de luz o una ensaladera de unos 15 a 20 cm de diámetro
Papel aluminio
Una pelotita de ping pong
Tinta china
Cemento de contacto
Una fuente de alta tensión, usaré en este caso una máquina electrostática la maquina de winshurst, es casera, en su dia explicaré como hacerla, y también probaré con una fuente de alta tensión que usé en el experimento del levitador o lifter.
Para empezar cortamos unas tiras de papel aluminio de 1 cm de ancho y unos 30 de largo a dos de ellas las pegamos en cruz pasando por el centro de la base de la tulipa. Y en cada cuadrante justo a la mitad pegamos otra cinta dejando un espacio de 1,5 cm entre el centro y la punta, estas tiras tienen que seguir hacia el lado exterior de la tulipa mas o menos 2 cm, luego por la parte exterior pegamos otra cinta de aluminio que haga contacto con los 4 sectores.
A la pelota de ping pong la pintamos con tinta china para hacerla conductora
Listo, colocamos en el centro algo cilindrico de plástico y la pelota de ping pong, y le damos tensión con la winshust
Ahora probamos con la fuente del lifter
Por supuesto el mecanismo de aceleración de esta pelota es por atracción repulsión y el giro no lo da un campo magnético como en los ciclotrones sino la forma de la tulipa.
Bueno amigos eso fue todo, maniata arriba y suscribirse que es gratis, saludos y hasta la próxima.
Hola, hoy vamos a hacer otro experimento con alta tensión, se trata de un levitador o lifter, este dispositivo es muy interesante ya que puede despegar y quedar flotando en el aire, se trata de un capacitor cuyas armaduras no son simétricas, una es solo un hilo muy fino de cobre y la otra una superficie bastante mayor de aluminio de cocina.
Si recuerdan cuando aplicábamos altos potenciales de voltaje a una punta o un filo se produce en un efecto llamado, efecto corona, donde el aire se ioniza mucho y provoca el una especie de soplido, el viento iónico, como puede verse en este experimento con una vela. Si a esos iones los dirigimos por medio de otro electrodo de signo contrario conseguimos un soplido constante capaz de elevar objetos livianos, como es el caso del lifter.
Para realizar este experimento es necesario contar con una fuente de alta tensión de corriente continua de unos 35 a 45 Kv, en esta entrada esta descrita la fuente, voy a experimentar una fuente mas simple que a su vez permita regular la alta tensión que es algo necesario para que el lifter despegue en forma suave y la pondré en otra entrada.
Hoy veremos como fabricar la nave en si, usaremos papel de aluminio y madera balsa, la que se usa para aeromodelismo, pegamento de cianoacrilato, cinta transparente y alambre muy fino de cobre que sacaremos de un cable.
Para empezar con el cutter cortamos la madera balsa de 1.5 mm de espesor:
3 tiras de 2mm de ancho por 180 mm de largo,
y tambien para las patas del levitador necesitaremos 3 tiras de 2 mm de ancho por 110 mm de largo
A los 50 mm de las tiras de 110 hacemos una marca y con cianoacrilato pegamos una de las tiras de 180 mm en forma perpendicular
Una vez que tenemos las 3 T armamos el triangulo de la siguiente forma,
Hay que reforzar bien las uniones con pegamento
Cortamos una tira de aluminio de 565mm x 50mm
La tira de aluminio la vamos a marcar a lo largo a los 40 mm, con un boligafo y en sectores de 185 mm dejando 5 mm al comienzo y 5 mm al final, además le haremos cortes un poco mas profundos donde van los dobleces, esto es para que si saltan arcos no se prenda fuego la madera balsa.
Y cortamos como en el diagrama
Una vez hecho esto se doblan las tres pestañas y se pegan sobre los listones largos
El modelo tiene que quedar asi, ahora solo nos queda poner el alambre delgado a los 40 mm desde el borde del aluminio, sobre los listones mas cortos, tiene que ser muy fino este alambre, se puede sacar de algun filamento de este tipo de cables
En Uno de los listones se deja un hilo de cobre que sobre unos 30 cm será donde conectaremos el terminal positivo de la fuente
Con un trozo de cinta transparente se pega otro filamento de unos 30 cm en el aluminio que será el negativo.
Hay que hacer el modelo bien prolijo y que quede muy liviano. Este lifter tiene un peso de 2,23 gramos
Para hacerlo levitar hay que sujetarlo a la mesa con 3 hilos, uno en cada pata, pegados con cinta transparente dejando mas o menos flojo para que pueda levantarse, si no se sujeta el lifter sale volando
Ojo que se esta trabajando con altos voltajes y si se suelta puede producir cortocircuitos y chispas
Bueno eso fue todo, marquen manito arriba y suscríbanse
Hola, esta última entrada sobre la bobina de tesla para demostraciones, voy a mostrarles cómo fabricar el capacitor de alta aislación.
Los materiales que vamos a necesitar son dos hojas de acetato de 55 por70 cm como estas, papel de aluminio del que se usa en la cocina, un trozo de cable de los que vienen con muchos hilos, cinta de embalar, un trozo de caño de PVC de 2 Cm de diámetro y 20 cm de largo, tijeras, pistola termo fusible.
Lo primero es cortar las dos hojas de acetato en tiras de 13,5 por 70 de cada hoja nos van a salir 4 tiras, también vamos a cortar 4 tiras de papel aluminio de 9×63 cm a estas hojas de aluminio le vamos a pegar con cinta 3 hilos del cable con el excedente que salga hacia uno de los costados, hay que hacer esto en uno de los extremos de la tira.
Ahora vamos a preparar el sándwich, se pone primero una hoja de acetato, sobre esta y bien centrada la primera hoja de aluminio con los hilos de cobra hacia la derecha, luego se colocan 2 hojas de acetato arriba y sobre estas otra hoja de aluminio esta vez con los hilos de cobre hacia la izquierda, sobre esta 2 hojas más de acetato y seguidamente otra hoja de aluminio con los hilos a la derecha, 2 hojas más de acetato y la última hoja de aluminio con los hilos hacia la izquierda por último se coloca 1 hoja de acetato. Con cinta se pega el tubo de pvc en el extremo donde están los hilos de cobre asegurando la cinta desde la primera hoja de acetato, así comenzamos a enrollar fuertemente cuidando que vaya parejo el armado, veremos que al terminar los acetatos no terminan juntos, se hace como una escalera. Asegurarnos con cinta para que no se desarme y luego le damos unas cuantas vueltas de cinta de embalar para asegurar el paquete.
Una vez terminado unimos los hilos de cada lado y con la pistola termo fusible rellenamos generosamente los dos extremos tratando que el plástico penetre bien entre los acetatos.
Para asegurarnos que todo está bien medimos continuidad con el multímetro, no debe haber si todo está como debe, si disponemos podemos ver la capacidad de nuestro capacitor, debe andar por los 10 a 15 nF.
Este capacitor puede soportar cerca de los 10000 voltios sin problemas y aunque parezca solo un poco de papel de aluminio y acetato enroscado cuando está cargado puede resultar peligroso.
Bueno amigos con esto estaría completa la descripción de la bobina de tesla que han visto funcionando en estas entradas, tengan mucho cuidado con estos dispositivos t recuerden que si no tienen experiencia en el trabajo con altas tensiones esto puede resultar muy peligroso.
Si les gustó marquen like y suscríbanse al blog, saludos y hasta la próxima
Hola, para alimentar esta pequeña bobina voy a usar una fuente de alta tensión que presente hace un tiempo en otra entrada, que se hace usando una fuente de PC y un flyback de los antiguos, de TV blanco y negro, en realidad se puede emplear cualquier fuente de alta tensión , como la que usa un solo transistor 2n3055 que también presenté antes en el trabajo sobre cámaras Kirlian y también con un transformador de cartel de neón o un transformador de microondas pero no lo recomiendo por su peligrosidad.
No voy a volver a explicar cómo se hace esta fuente con la fuente de PC pero si voy a comentar que para usarla vamos a hacerle dos modificaciones, primero vamos a rectificar ya que esta fuente es de corriente alterna y para esta bobina es necesario corriente continua, usaremos para esto un diodo de alta tensión, los comúnmente llamados “cigarros” éstos tienen marcado de un extremo una línea que es el cátodo, el otro extremo que no tiene nada, esa parte que no tiene marca va conectada al terminal vivo del flyback.
De esta forma en el extremo con la línea del diodo tendremos el polo positivo de nuestra fuente rectificada y la masa el negativo.
No vale usar diodos de microondas, si bien son de alta tensión no sirven para este tipo de fuentes conmutadas.
La segunda modificación que le vamos a hacer es mejorar el ciclo de trabajo de la fuente de PC, ya que están diseñadas para trabajar con carga, así que le daremos carga usando una lámpara halógena de 20w 12v, la conectaremos a una de las salidas de la fuente de PC color amarillo y negro, de esta manera la fuente va a mejorar el ciclo de trabajo y va a tener más potencia.
Ahora pasamos al sparck gap o chispero, se puede construir de varias formas la más simple es usando dos tornillos montados sobre unos pilares de acrílico como puede verse acá.
La separación entre los dos tornillos es más o menos de 2 mm deben estar bien pulidos y hay que limpiarlos seguido porque se oxidan bastante.
También puede hacerse como en este caso, con un trozo de acrílico grueso al que se le realizan dos roscas para acercar y alejar los tornillos en este caso habrá que limar la punta de los tornillos para que queden redondeadas. La conexión de este tipo de spark gap se hace con pinzas caimán para poder mover el tornillo y ajustarlo a la distancia óptima este chispero es más silencioso porque el arco queda encerrado.
Otro spark gap, que es el más recomendable, es el que se hace con un pequeño motor de DC, que se puede obtener de una lectora de cd vieja, se le fija al eje un trozo de teflón que tendrá un eje transversal, a cada costado del motor se montan unos pilares de acrílico con dos trozos regulables del mismo eje de acero inoxidable que usamos antes que también se pueden obtener de la misma lectora, al pequeño motor se lo alimenta con una salida de 5 v de la misma fuente de PC que usamos para la alta tensión, con este spark gap el rendimiento de la bobina mejora bastante, aumenta en alrededor de 1 cm el largo de la chispa. Si se debe tener cuidado luego de hacer funcionar la bobina porque el capacitor queda con carga y da unos fuertes calambrazos si tocamos una de las puntas.
También puede usarse la misma bobina con un transformador de cartel de neón y el rendimiento es mucho mayor pero también así su peligrosidad en el video que se complementa con esta entrada puede verse una demo de la bobina alimentada con un transformador de cartel luminoso de 6000 voltios a 25 mA.
Bueno eso fue todo en una próxima entrada va la frutilla del postre con la construcción del capacitor de alta aislación. Si les gustó marquen like y suscríbanse al blog
Hola, he armado varias bobinas de este tipo y una de gran tamaño que luego he desmantelado, estoy acostumbrado a trabajar con altas tensiones sin embargo esta máquina me daba miedo.
Como varios me han pedido que haga un proyecto que sirva para exhibiciones y no sea demasiado peligroso he armado una bobina pequeña alimentada con una fuente de PC y un flyback y que resulta bastante poderosa como para hacer varias pruebas.
En este primer posteo voy a mostrar los resultados que se pueden esperar y como se hace el transformador de alta tensión, en otras entradas veremos la fuente y el spark gap y por último el capacitor que es crítico en estos artefactos y que debe soportar tensiones muy altas mas de 10Kv en este caso.
Como pueden ver la bobina es capaz de generar chispas de alrededor de 7 y 8 cm, y puede descargar rayos en forma espontanea contra el aire como lo hacen las bobinas grandes, bastante impresionante, aunque son chispas menos gruesas que las de las bobinas grandes.
También podemos hacer algunas pruebas como el ojo de sauron y la bola de plasma hecha con foco común de tungsteno o encender fluorescentes a distancia.
El circuito es básico, tiene una fuente de alta tensión de corriente continua, en este caso tuve que rectificar con un diodo de alta tensión porque la fuente que usé es la que esta en esta entrada y es de corriente alternada, un capacitor de alta aislación en este caso es casero y soporta fácil los 10 Kv, el spark gap o chispero y las dos bobinas que conforman el transformador de alta tensión
Hoy vamos a ver como se construyen las bobinas del transformador.
Son dos devanados, el primario que tiene unas pocas vueltas, se bobina sobre un tubo de PVC de 7,5 cm de diámetro y un largo de 8,5 cm. Se hace con cable forrado de 1.5 mm de diámetro y para fijar la bobina al tubo se puede usar la pistola termofusible haciendo varias costillas de plástico de modo que mantengan firme al conjunto. Esta bobina tiene 6 vueltas y como el PVC que se usa como base es de un diámetro bastante mayor al de la bobina secundaria tiene otro pvc de 6,3 cm de diámetro y 10,5cm de altura que está en su interior, esto refuerza la aislación y mantiene centrado al transformador
La bobina secundaria que es la que más trabajo da, está hecha sobre un tubo de PVC de 5 cm de diámetro y 22 cm de largo, se comienza a 1,5 cm de un extremo, donde se practican dos agujeros en el que se dan dos vueltas de alambre, se usa para esta bobina alambre esmaltado de 0.20 mm de diámetro comprada (unos 100 metros) o recuperada de un transformador como en este caso, se bobinan aproximadamente unas 800 vueltas ,no hay que matarse contando más o menos está bien, bobinar unos 19 cm y tratar de no superponer vueltas, bien pegadas una espira de la otra y para terminar de nuevo dos agujeros y dos vueltas de alambre.
Una vez terminada la bobina se da una mano de barniz.
Las bobinas grandes en la parte superior llevan un toroide de aluminio, para esta bobina usaremos una lata de gaseosa a la que le quitaremos la pintura con lana de acero de cocina.
Este es el aspecto que presenta el dispositivo sin la fuente de alta tensión
Bueno en la próxima entrada veremos como se hace la fuente y el spark gap y en otra, el capacitor
Si les gustó marquen like y suscríbanse al blog, gracias y hasta la próxima
En el siguiente esquema puede verse la fuente de alta tensión diseñada por Black Tiger que se utilizó en el proyecto del lifter.
Esta fuente debe estar produciendo unos 30 Kv capaces de producir el efecto buscado de viento iónico necesarios para levantar el capacitor asimétrico que caracteriza al lifter, Necesariamente debe haber una tensión de esas magnitudes, si no el “ovni” no vuela.
Bien como siempre hay algo mas para investigar y hacer, hemos empezado a experimentar con rayos X (ver link http://www.dtforum.net/index.php?topic=45809.msg1010657562#new ) y para generar dichos rayos son necesarios unos 60 o 70 Kv que es prácticamente el doble de lo que esta fuente es capaz de proporcionar, por ese motivo se han hecho unas modificaciones muy sencillas que permiten duplicar la DDP de la fuente original agregándose otro flyback en serie con el de la fuente acoplado a éste con un eslabón hecho con cable de alto aislamiento y colocando en serie ambos devanados secundarios (ver esquema).
Hay una sobrecarga del transistor de salida BU208A, pero usado con buen disipador soporta perfectamente pruebas de 4 o 5 minutos sin llegar a un calentamiento excesivo.
