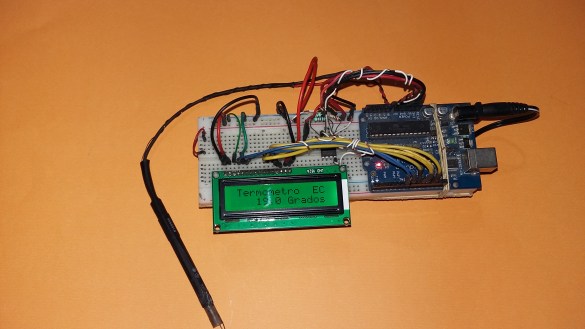

Termometro de alta tempertaura con Arduino

Hola y bienvenidos a mi canal, hoy vamos a hacer el termometro usando la sonda casera del video de la semana pasada pero esta vez con lectura directa y sin errores de calculos, la verdad que me sorprendio lo bien que funciona, tanto a baja como a alta temperatura, hice alguna medida a varios grados bajo cero y superiores a los 1000 grados y se comporta excelente. Ademas quiero comentarles algo a cerca del canal que lo dire despues del desarrollo del proyecto


Sigue leyendo

Arduino: termómetro con un diodo y una resistencia, muy fácil!!!

Este es un reload de unas entradas anteriores de este blog, que pueden consultar

Termómetro electrónico de fácil construcción con sonda

La placa ARDUINO

Saludos, darle like y suscribirse que es gratis.





Análisis de un atenuador de luz con el osciloscopio para PC

Siguiendo con las prácticas para uso del osciloscopio hoy vamos a analizar un circuito simple de solo unos pocos componentes, se trata de un dimmer, o un atenuador de luces, un aparato bastante conocido y que nos va a servir para practicar con nuestro osciloscopio para PC.

Para evitar cualquier accidente no vamos a trabajar con la tensión de red que podría causarnos alguna descarga o estropear la placa de sonido del PC.

Vamos a modificar un poco el circuito típico del atenuador que normalmente usa un triac y un diac para poder usarlo con 12v de alterna provenientes de un transformador que suministre ese voltaje, esa modificación nos va a modificar el comportamiento típico y las formas de onda que veremos en el osciloscopio serán un poco distintas a las que usan el diac pero igual servirán para que entendamos el funcionamiento.

clip_image002

Vamos a necesitar:

1 transformador de 12v sin rectificador

1 triac BT137 o similar

2 diodos 1N4148

1 Potenciómetro de 10K

1 resistencia de 1K

1 Foquito de 12v de baja potencia.

1 Capacitor 0.1 uF 50 V

clip_image004

Tal como he hecho con el ladrón de joules voy a armar el circuito en una madera siguiendo exactamente l circuito

clip_image006

clip_image008

Como trabaja este atenuador: el corazón del mismo es un componente llamado triac que es como un interruptor electrónico (BT137). Este interruptor se activa por medio de una compuerta, la pata 3, con apenas unos pocos mili volts y mili amperes y puede conmutar altísimo voltaje y potencia entre pata 1 y 2, una vez que se activa para desactivarlo la tensión de la compuerta debe volver a cero , si miramos el diagrama vemos que en esa compuerta hay un par de diodos en contraposición unidos a un potenciómetro y un capacitor, esos diodos necesitan una determinada tensión para disparar la compuerta del triac, con el potenciómetro lo que se hace es variar el tiempo de carga y descarga del capacitor y por tanto también varia el ángulo de disparo del triac como se ve en la imagen

a medida que aumenta la velocidad de carga y descarga el disparo va cayendo en ángulos mas elevados del ciclo y por tanto bajando la intensidad del foco conectado, sin variar la frecuencia de la tensión de alterna.

clip_image009

Para hacer las mediciones con Visual Analyser y las puntas de prueba que mostré  ver acá

Se puede ver el disparo de la compuerta cortando la sinusoide de 50 herz sin embargo como les comenté antes, debido a las modificaciones que hicimos para que trabaje en 12v la forma de onda se ve algo diferente, pero aún asi se pueden ver los disparos y como a medida que el ángulo va aumentando la intensidad de luz va disminuyendo, también se puede notar como como la frecuencia se mantiene en los 50 hz.

Otra medición que podemos hacer es colocar la punta del osciloscopio entre la pata 1 del triac y la pata 3, allí vemos los disparos (la carga y descarga del capacitor) sobre la compuerta del triac.

Acá un video con todo lo anterior

Bueno amigos espero les haya servido esta práctica, si les gustó marquen like y suscríbanse al blog para seguir recibiendo este tipo de publicaciones. Saludos y hasta la próxima

Estudiando el Ladrón de Joules o Julios con el osciloscopio de PC



Hola, como he visto bastante interés en la entrada sobre este programa que convierte la PC en un osciloscopio y algunos me han pedido que haga alguna prueba con ese instrumento, con la intención de alentar a esas personas que están comenzando a aprender electrónica , hoy voy a realizar un sencillo circuito electrónico muy conocido que lo llaman Ladrón de Joules o Julios, este circuito lleva muy pocos elementos y proporciona una buena herramienta para usar el visual analyser, ver formas de onda, ver frecuencias y hacer modificaciones que varíen esos parámetros.

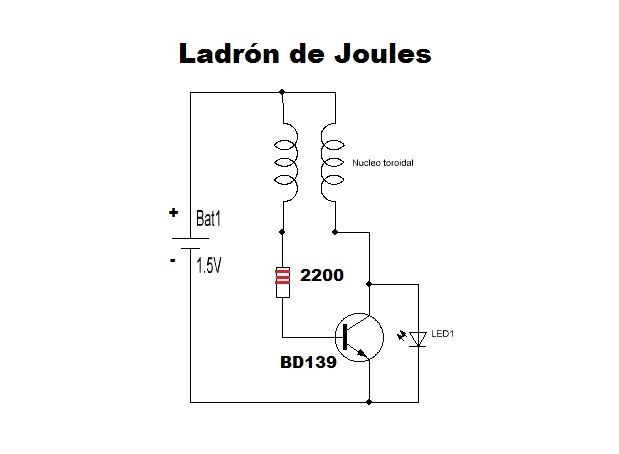

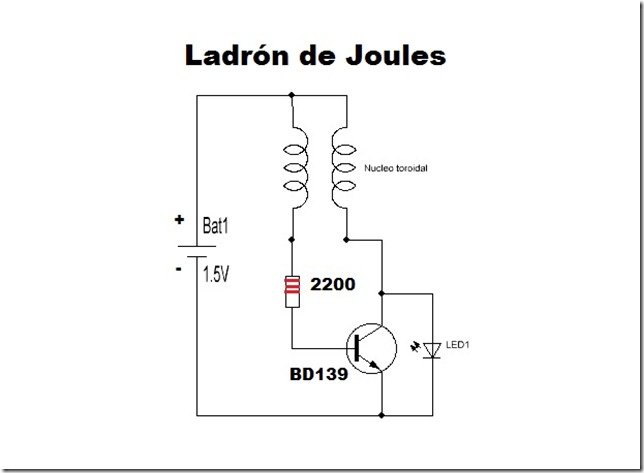

diagrama

Los materiales que vamos a necesitar son:

1 transistor BD139 también puede ser un 2n2222 o algún otro que sea del tipo NPN

1 resistencia de 2200 ohms

1 toroide de ferrite que sacaremos de una fuente de PC

1 pila AA 1.5v

Soldador, estaño etc

CIMG2652

En que consiste este circuito,que hace, muy simple, la pila tiene corriente directa, el transistor junto con el devanado primario del transformador toroidal oscilan y convierten la corriente directa en corriente alterna de alta frecuencia y además la amplifica, disponiendo de una corriente alterna podemos usar transformadores que permiten subir o bajar el voltaje a voluntad. Este circuito es bastante conocido porque logra sacarle hasta el último aliento de energía a la batería, de ahí lo de ladrón de joules en el caso que vamos ver uso una pila AA ya agotada.

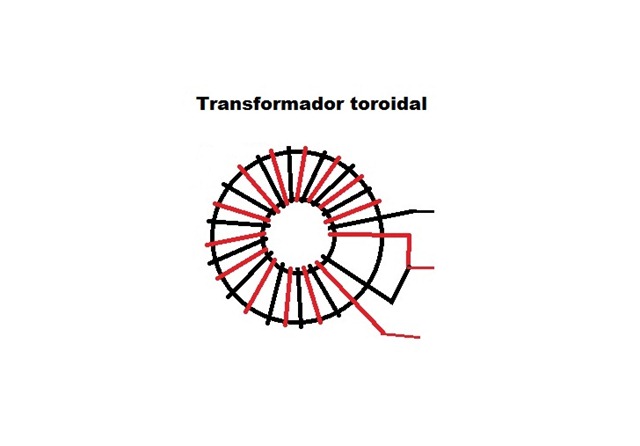

Dicho esto, vamos a armar el transformador toroidal, por favor háganlo igual que lo que propongo, se puede hacer con menos vueltas, pero la idea es que oscile en una frecuencia que esté dentro del rango que puede ver el visual analyser, es decir frecuencias de menos de 20Khz.

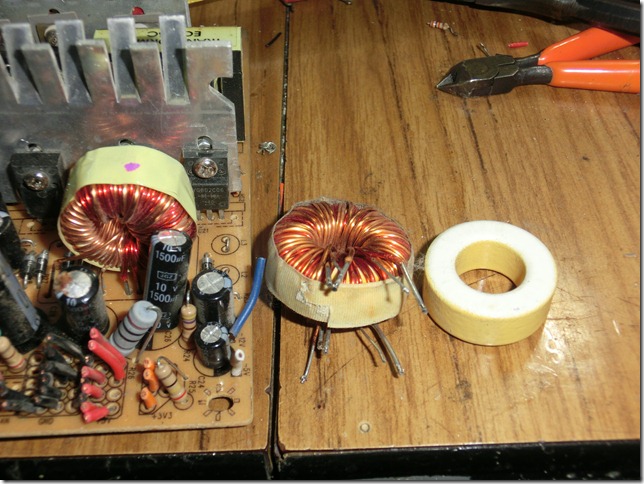

El toroide que usé es bastante común en las fuentes de PC, es de color amarillo y tiene un diámetro externo de 27mm, vamos a tomar dos alambres esmaltados finos de 0,30 mm si es posible de color distinto o podemos usar distinto diámetro para distinguirlos, un largo de 2,60 metros cada uno, comenzamos a enrollar en forma bifilar, vamos pasando ambos hilos a la vez, con las vueltas bien apretadas una al lado de la otra, cuando terminamos unimos como indica la imagen

toroide

CIMG2637

Una vez que tenemos el transformador listo armamos el circuito, acordarse de quitar el esmalte del alambre para hacer las uniones.

ladron de joules

Como ven el circuito es muy simple lo he armado tal cual esta en el dibujo para hacerlo mas didáctico

CIMG2646

Encendemos el Visual Analyser y colocamos las puntas de prueba, pueden poner sin miedo las puntas que no dañaremos la tarjeta de sonido ya que son voltajes muy bajos, pueden poner la punta en 10X  Ver acá

Dejo un video para que se vea todo el proceso

Bueno amigos esto fue todo por ahora, si les gustó ya saben manito arriba y suscríbanse al blog

Gracias y hasta la próxima

Cinco termómetros a la vez con Arduino

Estaba preparando las prácticas para mis alumnos de física en calor y temperatura y sucede que más de una vez, llegamos al laboratorio de la escuela y hay un solo termómetro (con suerte) otras veces me pasó que el que estaba, tenía el bulbo roto 😦

Hay muy lindos experimentos que serán motivo de otra entrada en mi blog con calor y es necesario contar con varios termómetros que lean en forma simultanea, este es el tema que hoy abordaremos.

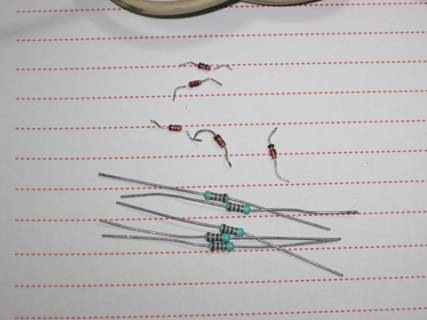

Materiales

5 diodos 1N4148 (valen menos de 1$ o podemos sacarlos de alguna plaqueta)

5 resistencias de ¼ W de 2K2 ohms (tres bandas rojas en el código de colores)

Cable de mouse

Spaguetti termocontraible

La placa arduino.

clip_image002

Circuito eléctrico

Esta imagen muestra como ejemplo la conexión de dos de ellas

termometro5sondas

Construcción de las sondas

Es conveniente usar para todas la misma longitud de cable, unos 50 cm esta bastante bien, podemos usar el cable de los Mouse que son muy flexibles, tienen varios cables dentro pero solo usaremos dos de ellos. En uno de los extremos soldamos el diodo cuidando siempre usar los mismos colores para ánodo y cátodo, para luego no confundirnos en la conexión. Una vez soldado le pondremos un trozo de termocontraible para dejarlo prolijo y resguardar las soldaduras.

clip_image006

Las cinco sondas

clip_image008

En la imagen se ve el protoboard con las cinco sondas y ya conectadas a la placa Arduino

Calibrado

Para calibrar es sumamente sencillo, una vez armado el dispositivo como se ve en la imagen anterior cargamos el siguiente código a Arduino

//Código para calibrar las sondas del termómetro
void setup() {
Serial.begin(9600);
analogReference(INTERNAL);// pone como referencia iterna 1.1V
}
void loop() {
Serial.print (" Term 1= ");
Serial.print (analogRead(0));
Serial.print (" Term 2= ");
Serial.print (analogRead(1));
Serial.print (" Term 3= ");
Serial.print (analogRead(2));
Serial.print (" Term 4= ");
Serial.print (analogRead(3));
Serial.print (" Term 5= ");
Serial.println (analogRead(4));
delay(1000);
}

Una vez hecho esto activamos el monitor, nos encontraremos con cinco columnas como estas:

clip_image010

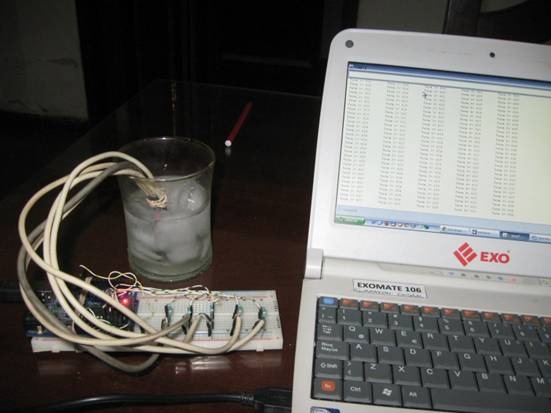

Atamos las 5 sondas con una banda elástica y las colocamos en una copa con hielo y un poco de agua dejando unos minutos para que se estabilicen las lecturas.

clip_image012

Tomamos nota de las lecturas

Por ejemplo en mi caso fueron:

Numero de sonda Lectura a 0°
1 632
2 630
3 629
4 628
5 641

Ahora hacemos lo mismo pero colocando las sondas en agua hirviendo

clip_image014

Igual que antes tomamos nota, como ejemplo doy los valores míos pero cada uno deberá hacer sus medidas para que los termómetros marquen bien.

Número de sonda Lectura a 100°
1 452
2 459
3 450
4 449
5 473

Ahora vamos a cargar el código que dará las lecturas de los termómetros que es este:

// termometro múltiple fácil de calibrar
float termometro1= 0;// entrada A0
float termometro2= 0;// entrada A1
float termometro3= 0;// entrada A2
float termometro4= 0;// entrada A3, se pueden poner mas sondas en A4 y 5
float termometro5= 0;
int tiempo=0;
int cnt=0;
float t1=0;
float t2=0;
float t3=0;
float t4=0;
float t5=0;
void setup() {
 Serial.begin(9600);
analogReference(INTERNAL);// pone como referencia iterna 1.1V
}
void loop() {
   t1 = map(analogRead(0),452,632,1000,0); // a 0°C la lectrura de analgRead es 140 y a 100°C es 99
   t2 = map(analogRead(1),459,630,1000,0);// calibrar cada sonda por separado y poner los valores correspondientes en map
   t3 = map(analogRead(2),450,629,1000,0);
   t4 = map(analogRead(3),449,628,1000,0);
   t5 = map(analogRead(4),473,641,1000,0);
   termometro1= t1/10;
    termometro2= t2/10;
     termometro3= t3/10;
      termometro4= t4/10;
       termometro5= t5/10;
   tiempo =millis()/1000;
   // para ver en el monitor
Serial.print (tiempo);
Serial.print (" Term 1= ");
Serial.print (termometro1,1);
Serial.print ("        Term 2= ");
Serial.print (termometro2,1);
Serial.print ("        Term 3= ");
Serial.print (termometro3,1);
Serial.print ("        Term 4= ");
Serial.print (termometro4,1);
Serial.print ("        Term 5= ");
Serial.println (termometro5,1);
 delay(1000);
}

Antes de proceder a cargarlo vamos a colocar los datos de referencia

Donde dice:

t1 = map(analogRead(0),450,631,1000,0);

debemos reemplazar los valores en rojo por las lecturas que tomamos a 0° y a 100° para la sonda 1, asi:

t1 = map(analogRead(0),452,632,1000,0);

Luego igual con la sonda2, 3, 4 y 5

En mi caso quedaría asi:

t1 = map(analogRead(0),452,632,1000,0); // a 0°C la lectrura de analgRead es 140 y a 100°C es 99
t2 = map(analogRead(1),459,630,1000,0);// calibrar cada sonda por separado y poner los valores correspondientes en map
t3 = map(analogRead(2),450,629,1000,0);
t4 = map(analogRead(3),449,628,1000,0);
t5 = map(analogRead(4),473,641,1000,0);

Hecho esto grabamos y levantamos el código a arduino, activamos el monitor y tenemos que tener lectura igual +/- 1° en todas las sondas marcando temperatura ambiente

Así:

con1digito

Listo, ahora podemos usar nuestras sonda por separado, probamos si da el cero con agua con hielo, o la temperatura corporal etc.

Este dispositivo voy a usarlo en unas pruebas interesantes de calor y tempertura en una próxima entrada.

Estufa de cultivo para microbiología



Siguiendo con el tema microscopía, es probable que alguien este interesado en ver bacterias y  será necesario hacer algún cultivo, esto requiere de una estufa que mantenga la temperatura en 37ºC bien, ese es el objetivo de este proyecto

Mas adelante pondré una serie de cuidados que hay que tener cuando se trabaja con microorganismos

Hace unos días un compañero de trabajo me regaló un microondas que se había quemado y como sabe que soy de los “juntamugre”… la cuestión es que pensaba usar el transformador para una soldadora de puntos y me quedaba el gabinete que esta en muy buenas condiciones y las resistencias del grill que también están en perfecto estado y así empecé este proyecto, queriendo usar esto, pero antes de desguazarlo probé un magnetrón que tenía tirado en el taller y oh! sorpresa salió andando, así que quedará para experimentos múltiples como microondas, todo esto lo digo porque seguramente muchos tendrán algún gabinete de este tipo y viene fenómeno para el proyecto.

Tengo un par de amigos de alto conocimiento en electrónica Ángel y Héctor y les pedí que me diseñaran alguna electrónica de un termostato para ponerle, asi cada uno diseño uno, el de Ángel es bastante sencillo lleva un par de integrados y los indicadores son led y Hector un proyecto mas ambicioso con una PIC y un display digital con lectura directa de temperatura este circuito estará proximamente en el blog para los mas entendidos en electrónica

Como no tenía ahora el gabinete del microondas improvisé uno con una conservadora de vacunas que tienen un tamaño aproximado de 35x50x35 cm en el interior como resistencia calefactora un foco de filamentos de 40W El termostato que usé para esta estufa es el de Ángel, al mas elaborado lo dejé para modificar la estufa de cultivos del laboratorio que tiene un termostato mecánico muy viejo, pero como ya dije también podrán encontrarlo a la brevedad en el blog

clip_image002

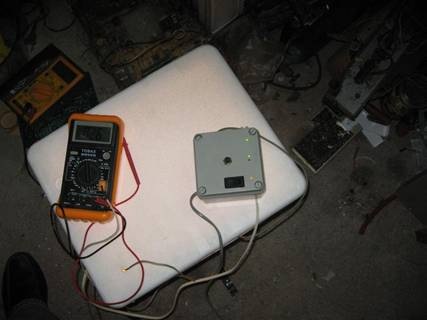

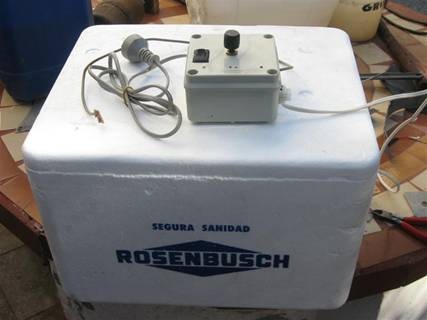

En la foto se ve el conjunto, la conservadora de vacunas que se ve iluminada en su interior por el foco, el termostato y el tester con la termocupla controlando la temperatura, es sorprendentemente estable.

clip_image004

clip_image006

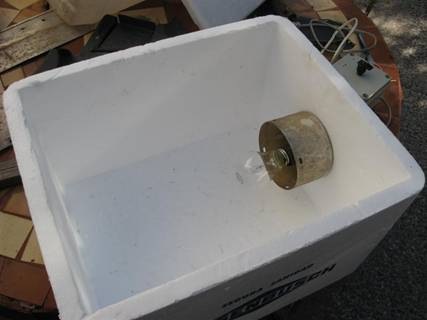

Tratar de que el foco no toque las paredes de la conservadora para que no se queme

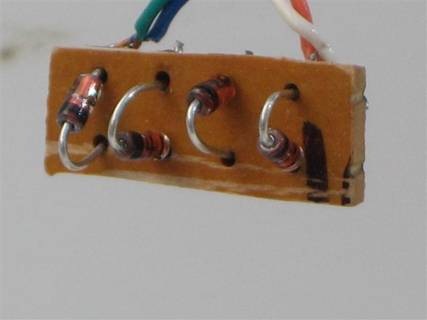

Este simple circuito lleva como sonda una con cuatro diodos comunes 1N4148 la que debe estar dentro delrecinto de la estufa así como también el foco de 40W o la resistencia que se use, la electrónica del termostato va en una caja plástica con los led a la vista y el potenciómetro que regula la temperatura, he agregado una llave de corte general me queda hacerle un cuadrante marcado con las temperaturas a que corta, este simple dispositivo es muy adecuado para incubadoras, asi que los criadores de aves podrán servirse del mismo. Si el recinto de la estufa es bastante grande muy bien puede servir un secador de cabellos como calefactor, que resulta muy adecuado por tener el ventilador que homogeiniza la temperatura .

clip_image008

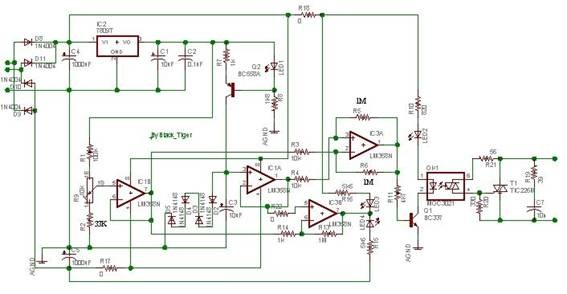

El circuito

Gracias Ángel por todas las molestias que te tomaste en el diseño, el pcb, la lista de materiales y demás

clip_image010

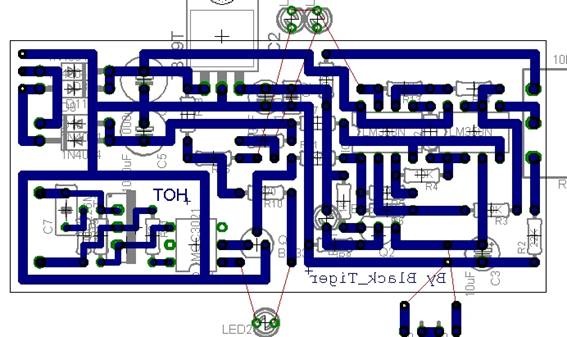

La distribución de los componentes

clip_image012

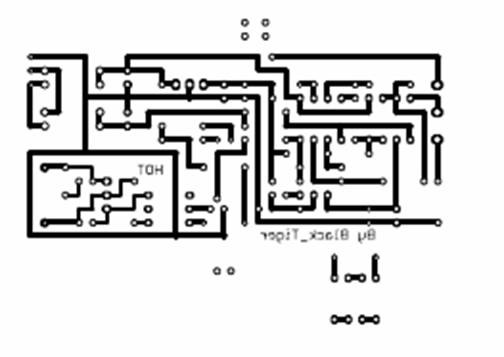

El pcb

clip_image014

Vista previa

clip_image015

Lista de materiales y otros archivos con el PCB a medida aqui

Mas fotos del que he construido

clip_image017

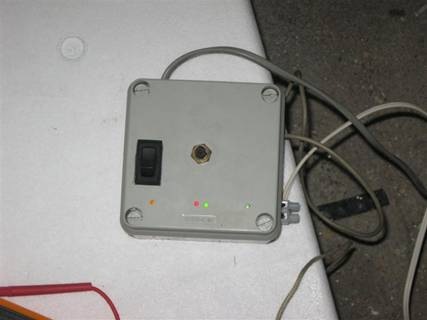

Los cuatro leds, el de la izquierda marca el equipo encendido, los dos centrales indican si estan encendidos ambos que la temperatura esta en rango, si solo el rojo esta prendido esta pasado de temperatura y si solo el verde, le falta temperatura, el último led verde de la derecha indica que el calefactor esta encendido. La salida inmediatamente al costado del último led va a la resistencia calefactora, el cable gris es el de la sonda con los 4 dioditos.

clip_image019

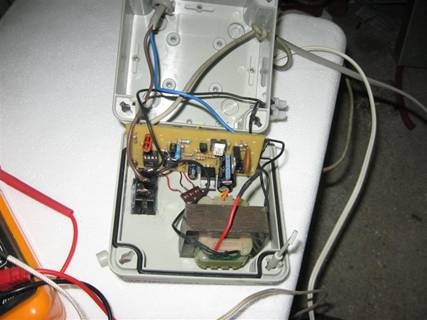

Aca se ve el interior de la caja, el trafo es uno de 12+12 500 mA de la línea LQH (lo que había) igual los dos transistores que usé no son los del diagrama también de esta famosa línea LQH

Primera prueba

En una cápsula de petri con agar nutritivo, apoyé mi dedo sobre la superficie del medio y dejé en estufa durante 12 horas

clip_image021

La capsula recién sembrada con la contaminación de mi dedo

clip_image023

Se pueden ver una buena cantidad de colonias distintas, algunas han alcanzado bastante tamaño, otras mas chiquitas.

Fuente regulada de 0.2 a 27vcon fusible electrónico



Marche una fuente para laboratorio sin fritas y sin puré (de transistores) con fusible electrónico



Fuente regulada de 0.2 a 27v económica con fusible electrónico modelo Black Tiger



Visitando la página de mi amigo Angel,  http://www.electrowork.com.ar/ElectroTiger/EcoFuente.htm

encuentro este diseño , muy accesible para los no sabemos mucho de electrónica, completamente hecha con transistores, todos muy fáciles de conseguir y económicos. El modelo original es el que está en la página antes mencionada, pero tras haber hecho algunas pruebas fue equipado además con un fusible electrónico regulable, en mi caso esta en 3 amperes, lo que la convierte en casi irrompible, por cualquier cortocircuito o exceso de consumo salta la protección y hay que resetear.

He armado por separado la fuente en si, con el PCB que está en el archivo y el fusible esta separado en una placa de pertinax cobreado del tipo para prototipos.

Además he agregado en paralelo otro transistor 2n3055 con su respectiva resistencia de emisor. Ambos transistores montados en una aleta disipadora.

Van los diagramas, pcb y fotos

ecofu anaje final



La plaqueta de circuito impreso la pueden encontrar aquí

Esta es la plaqueta vista del lado de los componentes

EcoFuente comp



Como se ve es muy simple, como les dije antes esta plaqueta no incluye el circuito del fusible electrónico regulable que esta separado y es muy interesante para agregarse a cualquier fuente.

Para completar conviene ponerle algún instrumento, he comprado un tester chino por unos  U$A 4 y el que he usado para medir voltios y corriente, con una pequeña llave conmutadora se tienen los dos parámetros, este multímetro es analógico, pero por igual precio se consiguen digitales que se pueden adaptar

Una generosa caja de chapa y un robusto transformador reciclado de no se que… tenía algo de 40 v en alterna por lo que con una cirugía menor saqué una derivación al secundario en unos 28 v que rectificados se fueron a 36 v

Si se deciden a armar este modelo les recomiendo ver el siguiente hilo en DTforuM http://www.dtforum.net/index.php?topic=50100.0



fuente3



fuente2



El modelo terminado

fuente1



















Termómetro electrónico de fácil construcción con sonda

Hace unos días tuve la necesidad de tomar temperaturas en un recipiente muy pequeño donde ni siquiera era posible poner el bulbo del termómetro de laboratorio, lo comenté en el foro de www.cientificosaficionados.com y un amigo me dió unos datos para construir esta sonda que hoy les presento.

Se trata de una fuente regulada con un integrado 7805 una resistencia de 2,2 Kohms y en la sonda lleva un diodo común 1N4148, según me comentó este amigo, Miguel Ghezzi (le hacemos la propaganda) puede usarse cualquier diodo.

circuitosondatermometro

El circuito puede verse en las fotos del blog, y también el montaje, hay una foto de la sonda que no es mas que un cable con el diodo en la punta y para evitar el ingreso de humedad que pueda falsear la lectura le he puesto un poco de silicona Silastic  y sobre ésta un trocito de termocontraíble. Como instrumento se usa el tester digital en la escala de 1 ó 2 voltios. Para la calibración, como cualquier termómetro se pone la sonda en el agua hirviendo y se anotan los mV, después se prepara hielo molido en agua y también se anotan los mV (el primero corresponde a 100º y el del hielo a 0º), van a ver que las lecturas son inversas, a más baja temperatura mayor lectura y a más alta menor.

Solo para tener como parámetro, a mi me dio 696 mV el 0º y 513 mV los 100º, pero eso dependerá de los materiales que se usen.

Acá pongo un documento en Excel con el gráfico (pinchar acá) solo tienen que tomar los valores y cambiarlos a los que le den en la práctica y tendrán su termómetro listo para usar.

Las ventajas son varias, es muy rápido en la estabilización, en pocos segundos marca lectura estable, es muy bueno para medidas en lugares chicos, con el mismo logré medir temperaturas en 0,2 ml . Lo que me quedó en el tintero es ver el rango, para abajo medí hasta -18º sin problemas, pero para arriba no hice pruebas, queda para uds. hacer las mismas.



Instrumento casero para medir vacio (Vacuómetro)

Este sencillo instrumento esta  basado en la ley de Boyle y Mariotte  P.V=P´V´ Donde P es presión y V volumen.  Trabaja asi: se coloca un tubito de volumen conocido, preferentemente graduado, en mi caso usé un viejo hematocrito de Wintrobe marcado de 0 a 100 (ver fotos) este tubo se pone con la parte abierta sumergida en aceite, vaselina líquida o mercurio, a presión atmosférica quedara completamente lleno de aire, luego se introduce en la cámara de vacío y se acciona la bomba, comienzan a salir burbujas, cuando ya no salen más, se corta la bomba y se le da ingreso de aire de a poco, el líquido va a subir hasta cierto punto y quedara una burbuja de aire, aplicando la formula de la ley de gases P=P´.V´/V, donde P´ es la presión atmosférica, V´ es el volumen de la burbuja y V es el volumen inicial, en mi caso 5 mm la burbuja y como el tubo completo no entraba en la cámara lo corté y me quedó de 86 mm de volumen inicial .

Por lo tanto mi bomba depresora conseguirá un vacío de:

 P= 1 atm x 5 mm / 86 mm = 0,058 atm o lo que es lo mismo 58 milibares

  vacuometrowintrobe

 Modificacion interesante

En el laboratorio no falta material de vidrio que ha quedado en desuso, asi encontré las viejas pipetas de Thoma, son pipetas que se usaban y en algunos laboratorios se usan todavia, por lo que son bastante fáciles de conseguir. Hay de dos tipos, la de glóbulos blancos, que tiene una capacidad total de 11 y diviciones de 0.1 por lo que es posible medir vacios de hasta  0.0090 atm. y la otra la que tiene la perlita roja adentro , se usa para contar glóbulos rojos y tiene un volumen total de 101 con diviciones de 0.1 por lo que pueden medirse vacios de hasta 0,00099 atm. En la foto se puede ver tambien una pipeta de blacos a la que se le ha hecho una "cirugia" y esta lista para poner en el frasquito con vaselina liquida, esa cirugia es cortarla justo donde tiene la marca 11. En el extremo que debe estar cerrada se coloco un émbolo de una jeringuita tuberculina.

vacuometro2
