Hola gente y muy bienvenidos a mi canal, hoy vamos a ver como hacer el microscopio casero con el móvil, que es algo que seguramente habrán visto ya en otros canales, pero voy a mostrarles algo que si estoy seguro que no han visto y son estas maravillosas imágenes de cristales vistas con luz polarizadas,
parece mentira que con este rudimentario aparato podamos observar imágenes como esta que parecen verdaderas obras de arte, asi es que no se vayan que enseguida empezamos
Hoy vamos a hacer un experimento en el que generaremos electricidad con calor, y unos alambres.
El efecto se llama Seebeck en honor de quien lo descubrió
Thomas Jhoan Seebeck medico físico de origen alemán
El efecto SEEBECK es la transformación directa del calor en una tensión cuando se calienta la unión entre dos metales distintos.
Hacemos la prueba usando por ejemplo cobre y hierro, unimos los dos trozos de alambre en uno de los extremos y calentamos la unión, en los otros extremos colocamos las puntas del tester en milivoltios de corriente directa, calentamos la unión y vemos que tensión se genera.
Podemos hace la prueba con varios alambres de distintos metales y hacer una tabla para ver cual unión es la que mas tensión nos genera.
Acero y cobre:

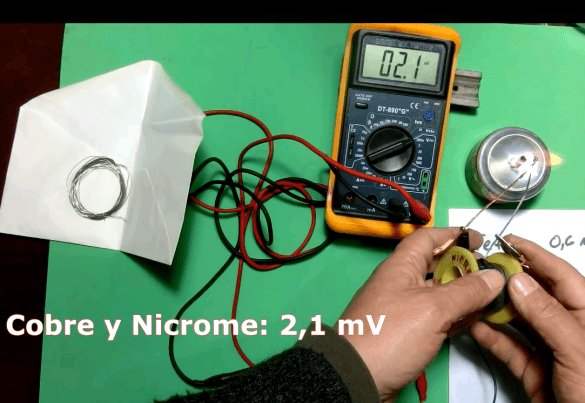

Cobre y nicrome

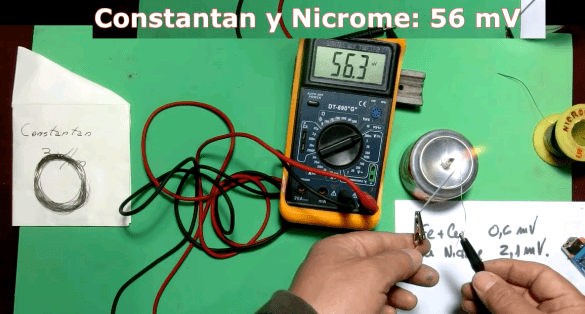

Constantan y nicrome
Constantan y acero
Porque ocurre esto?
Los metales todos sabemos son buenos conductores eléctricos, esa particularidad se debe a que los electrones de valencia están muy lábiles tienen bajo potencial de ionización, entre metales hay algunos que tienen esos electrones más débilmente sujetos al propio átomo que otros, esto hace que cuando calentamos una junta de dos metales el que tiene los electrones más débilmente anclados los ceda al otro átomo, provocando un flujo de electrones y eso significa corriente eléctrica.
Este fenómeno tan interesante se produce también en semiconductores.
Otro uso que le podemos dar es hacer una termopila poniendo en serie muchos pares termoeléctricos.
Para la termopila voy a usar ese material que se llama constantan, es una aleación de cobre al 55% y niquel al 45% viene en alambre se usa para fabricar resistencias, esta aleación con nicrome que también es un alambre que se usa en resistencias eléctricas me dio en las pruebas unos 45-50 mV por lo que tendré que poner mínimo 12 o 15 pares en serie para obtener medio voltio.
Hay que cortar alambres de unos 7 cm de largo, unir uno de los extremos en forma alternada, constantan nicrome, solo se calentara una de las uniones la otra queda a temperatura ambiente, yo a una de las uniones le puse termocontraible para poder graparlo en la madera sin hacer cortocircuito, de los dos extremos sacamos unas pinzas caiman, el constantan es el negativo y el nicrome el positivo y vamos a intentar encender un led acoplado a un ladrón de joules.
Hola gente, saludos a todos y que hayan tenido un buen comienzo de año, estamos de vuelta después de corta ausencia, que me tomé unos días en la playa.
Hoy voy a mostrar un experimento muy lindo usando alta tensión y humo, no conocía este fenómeno y me entere por una consulta que recibí de un colega docente de la provincia de corrientes argentina a quien envío un afectuoso saludo. Un abrazo Gerardo para vos y al grupo de tus alumnos de mi querida corrientes, mi hija nació en Goya en esa provincia.
Para este experimento vamos a necesitar una fuente de alta tensión, cualquier fuente hecha con un flyback, puede usarse el van der graff o la máquina de wimshurst sin problemas. También vamos a necesitar un recipiente al que vamos a acondicionar unas placas de metal en este caso use un tubo de vidrio de unos 2,5 cm de diámetro por 6 cm de largo abajo pegue con siliconas una de las placas metálicas y el otro extremo tiene su tapa removible , necesitaremos una fuente de humo, podemos usar un tubo de papel como verán más adelante
El experimento es muy simple, hacemos un rollo con el papel usando un lápiz como molde y encendemos uno de los extremos con un encendedor y llenamos el recipiente de humo una vez que colocamos la tapa superior conectaremos a la base del recipiente el negativo de la fuente, uso para el experimento la fuente de alta tensión del lifter, ahora con un electrodo conectado al positivo vamos a tocar la placa superior del recipiente y magia… desaparece el humo, si usamos este tipo de fuente hay que tener cuidado porque una descarga puede resultar peligrosa.
Porque ocurre esto?
Como puede verse en este esquema básico del purificador electrostático entre las paredes del mismo que es de metal y el hilo central que en este caso es un muelle o resorte se produce un fuerte campo eléctrico, esto ioniza las partículas de polvo y humo que se cargan de electrones y por consiguiente son atraídas hacia el resorte central positivo donde quedan pegadas a él, el polvo que se desprende puede salir por un agujero en la parte inferior del tubo, como ven es muy simple y muy eficiente, he leído por ahí que este sistema retiene hasta el 99% de partículas del aire
Bien amigos esto fue todo por hoy comenten, den me gusta y a suscribirse al blog y al canal de youtube que es gratis, cuando se suscriban en youtube recuerden marcar la casilla que indica que quieren recibir las notificaciones asi podran ser avisados por correo electrónico cada vez que suba un nuevo video Saludos y hasta la próxima
Hola, hoy les voy a mostrar un experimento al mejor estilo Rontgen cuando descubrió los rayos X.
Antes de que se dispongan a querer repetir este experimento quiero advertirles que estar expuestos a los rayos x es muy perjudicial para la salud ya que los mismos son radiaciones ionizantes y pueden afectar el adn de las células provocando daños irreversibles en el material genético, enfermedades como cancer, mutaciones y malformaciones, asi que mucho cuidado, esto esta mejor para ver que para hacer.
Retrato artístico de Wilhelm Conrad Röntgen, primer ganador del Premio Nobel de Física. https://es.wikipedia.org/wiki/Wilhelm_R%C3%B6ntgen
Para este experimento vamos a usar una maquina de winshurst casera, la misma que vieron en el experimento del ciclotron didáctico, tambien se puede usar la fuente que mostré para el lifter en lugar de la máquina electrostática, como a mi me gusta asi bien vintage usaré la winshurst, tambien necesitamos una lámpara antigua de televisión que es una rectificadora de alta tensión y era muy común en aparatos de televisión a lámparas de los años 1.970 y 1.980, su denominación es 1B3 y se puede comprar en ebay tambien he visto varias ofertas en mercadolibre por solo unos pocos pesos, tambien hay otros tubos que son muy emisores de Rx como el 2X2A, el…. , etc, casi todas las lámparas rectificadoras de alta tensión de TV antiguas tenían esta propiedad de emitir Rx.
Vamos a usar un contador Geiger que es un instrumento que puede medir las radiaciones ionizantes, se podría usar en su lugar tambien una placa radiográfica de las que usan los odontólogos, pero es mas gráfico el instrumento al menos para este video, ademas no me tengo que exponer tanto a los RX ya que inmediatamente se hace visible el fenómeno. De todas formas les voy a mostrar unas radiografías tomadas con este tipo arreglo que hice hace un tiempo.

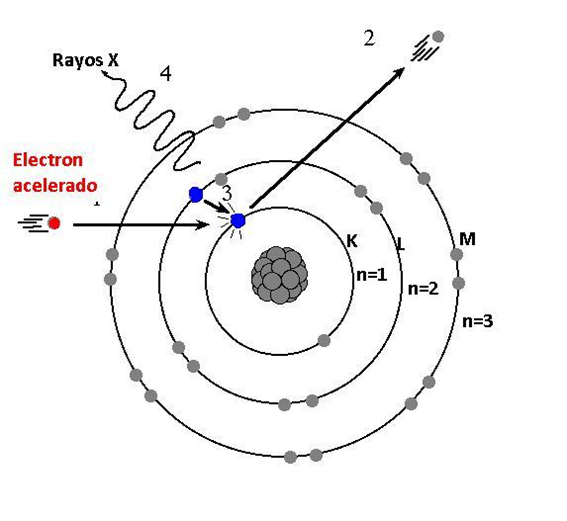

Vamos con un poco de teoría, Como se forman los rayos X??
Si aceleramos un chorro de electrones con unas decenas de kilovoltios y los hacemos impactar con un metal, por ejemplo hierro, o molibdeno, cuando el electrón se desacelera al ingresar a las capas mas internas de estos átomos pesados se produce una radiación de frenado, esa radiación lleva un nombre difícil bremsstrahlung, que es lo que pasa en esas capas cercanas al núcleo, el electrón acelerado saca de la primera capa al electrón propio del atomo del metal y asi este átomo queda excitado e inestable, inmediatamente el electrón de la capa siguiente baja a ocupar la vacante que dejó el electrón de la capa K, cuando eso ocurre, emite energía en forma de luz de una determinada frecuencia, en este caso es una luz muy especial porque no la podemos ver con los ojos y es muy penetrante, capaz de atravesar cuerpos , son los rayos x
Estos rayos pueden poner negros los papeles fotográficos y fueron una revolución para la medicina casi inmediatamente que se descubrieron, ya que es posible ver el interior de los cuerpos sin abrirlos, su estructura osea, fracturas etc.
Al ser radiaciones ionizantes sus características son muy similares a las radiaciones gama de los elementos radiactivos solo que estas tienen un origen nuclear y los RX tienen su origen en la corteza del átomo como les comenté antes.
Por ese motivo al ser ionizantes las podemos detectar con el contador Geiger como haremos en este caso.
Antes de hacer el experimento quiero mostrarles un tubo de rayos x comercial para que tengan una idea que hay en esa caja cuando nos apuntan para sacarnos una radiografía, este tubo se partído pero podemos ver los dos electrodos, el cátodo que tiene un filamento interno para mejorar la emisión de electrones y el ánodo que esta en chanfle para apuntar los rayos x es de cobre y tiene una placa de molibdeno donde choca el as de electrones, en algún momento voy a hacer un experimento con estos electrodos.
Bien, pasemos al arreglo para ver los rayos x generados con la maquina de winshurst, esta máquina es capaz de generar tensiones del orden 40 a 50 Kv, hace chispas de unos 4 o 5 cm.
Como se ve es bien simple, los electrodos de la máquina de winshurst se conectan uno al casquillo superior de la lampara que es el ánodo y los terminales del zócalo se unen todos y se conectan al otro terminal del generador electrostático, no importa si no sabemos cual es el positivo y el negativo de la máquina de winshurst, igual va a funcionar.
Al contador geiger podemos ponerlo cerca del tubo, luego damos manija a la máquina y veremos que el geiger comienza a acusar radiación ionizante en los dos led del panel, ambos el amarillo y el rojo quedan prendidos permanente y el instrumento se va a fondo de escala, practicamente queda saturado.
Podemos hacer un arreglo para sacar una radiografía pero en ese caso recomiendo colocar la lámpara en un caño de plomo dejando solo un orificio de salida y en ese caso alimentar con una fuente de alta tensión durante unos 10 o 15 minutos y rajar para no quedar expuestos a los RX , con un tubo 2X2A y una fuente de 45- 50 Kv como la del lifter tomé estas radiografías
La placa radiográfica se coloca debajo de lo que se quiere ver y luego hay que revelarla
Bueno eso fue todo por ahora, gracias por ver el video, manita arriba y suscribirse que es gratis, comentarios serán bienvenidos.
Saludos y hasta la próxima

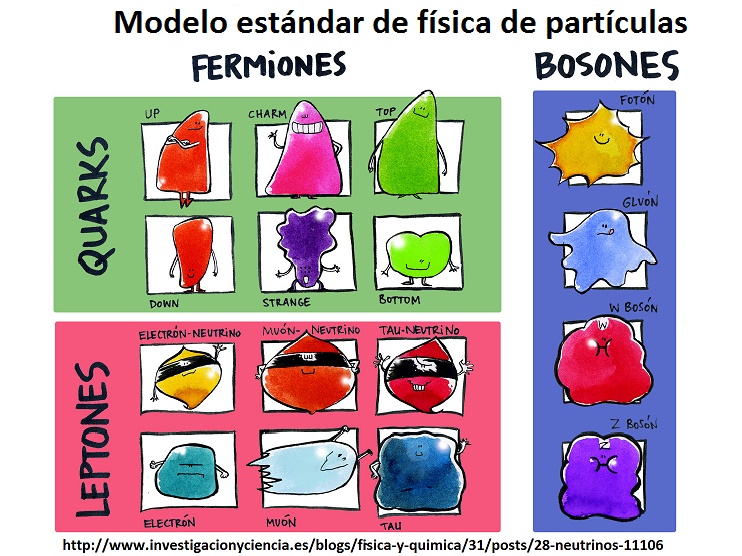

Antes de empezar con el experimento quiero darles una idea de que es un ciclotrón y para que sirve, desde 1930 con la invención del generador de Van Der Graaff los físicos han tratado de acelerar partículas cargadas para hacerlas chocar entre ellas o contra blancos sobre todo para estudiar la composición interna de esas partículas, cuando dos estas chocan a esas altísimas velocidades se generan un a cantidad de otras partículas mas exóticas que son la curiosidad de los cientificos y se ha abierto una núeva página de la fisica que es el llamado modelo estandar donde se estudian las interacciones fundamentales y su relación con estas partículas, seguramente habrán oído hablar del boson de Higgs que es una partícula de estas cuya existencia fue confirmada en 2012 por los estudios que se realizan en el gran colisionador de hadrones del CERN.
Las partículas empezaron siendo aceleradas por diferencia de potencial, voltajes, pero manejar tensiones del orden de los megavoltios no es moco de pavo, asi fue que se inventó el ciclotón donde se combinaba una tensión alterna, radiofrecuencia, con un potente campo magnético, asi la partícula se inyecta en un dispositivo que esta formado por dos semicírculos huecos llamados Ds, estos semiciculos estan sometidos a un potente campo magnético constante, de esta forma la partícula al pasar de una D a la otra recibe una aceleración extra y como el campo es constante la partícula qe cada vez lleva mas energía se va abriendo describiendo una especie de espiral, después de unas 100 vueltas sale con una enorme energía, esto esta muy bueno porque no se requieren tensiónes muy altas para acelerar partículas de hecho en el laboratorio del CERN hay dos parientes del ciclotron que se llaman sincrotrones.
Bueno ahora vamos al experimento
Materiales necesitamos
Una tulipa de luz o una ensaladera de unos 15 a 20 cm de diámetro
Papel aluminio
Una pelotita de ping pong
Tinta china
Cemento de contacto
Una fuente de alta tensión, usaré en este caso una máquina electrostática la maquina de winshurst, es casera, en su dia explicaré como hacerla, y también probaré con una fuente de alta tensión que usé en el experimento del levitador o lifter.
Para empezar cortamos unas tiras de papel aluminio de 1 cm de ancho y unos 30 de largo a dos de ellas las pegamos en cruz pasando por el centro de la base de la tulipa. Y en cada cuadrante justo a la mitad pegamos otra cinta dejando un espacio de 1,5 cm entre el centro y la punta, estas tiras tienen que seguir hacia el lado exterior de la tulipa mas o menos 2 cm, luego por la parte exterior pegamos otra cinta de aluminio que haga contacto con los 4 sectores.
A la pelota de ping pong la pintamos con tinta china para hacerla conductora

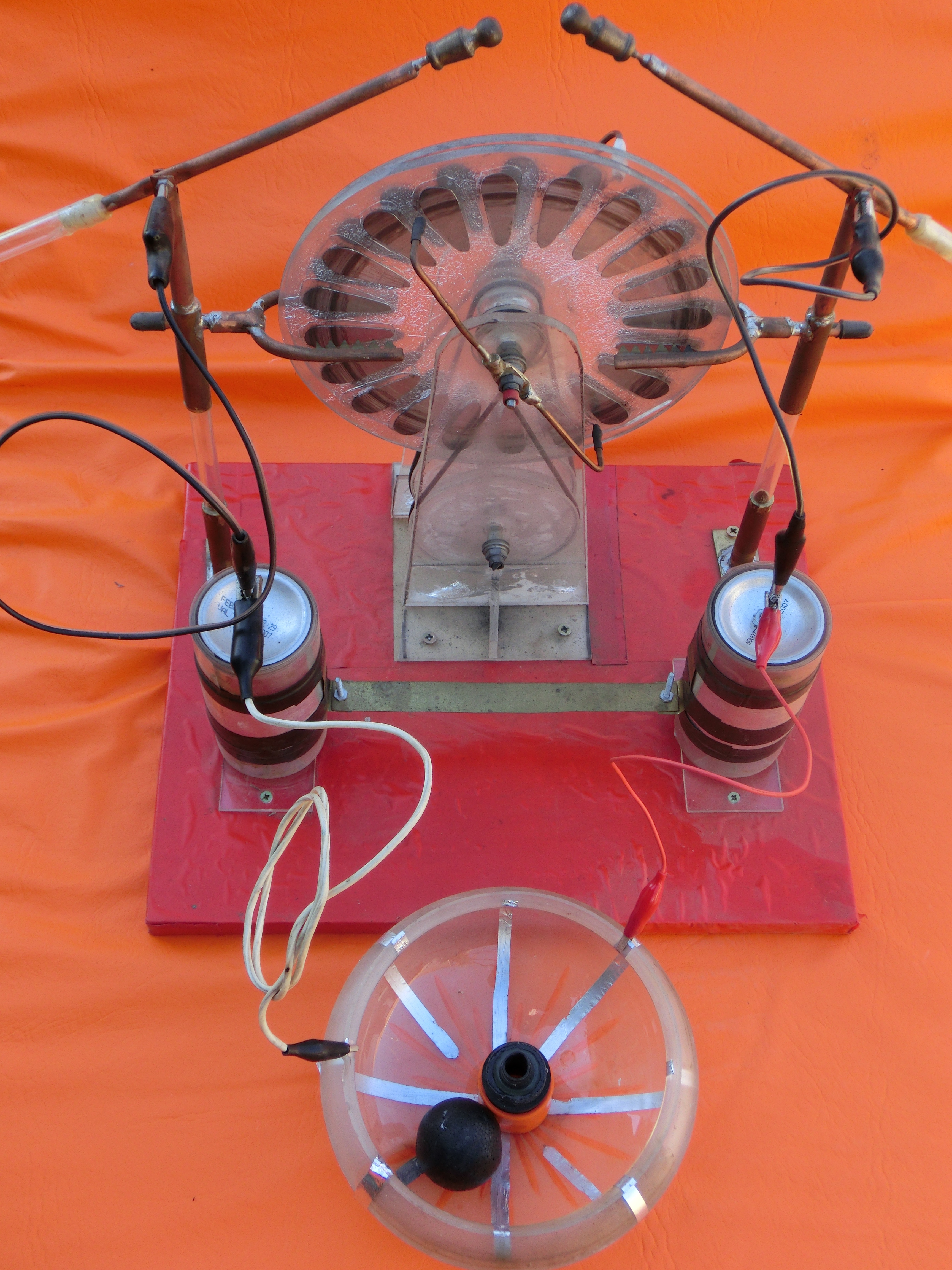

Listo, colocamos en el centro algo cilindrico de plástico y la pelota de ping pong, y le damos tensión con la winshust
Ahora probamos con la fuente del lifter
Por supuesto el mecanismo de aceleración de esta pelota es por atracción repulsión y el giro no lo da un campo magnético como en los ciclotrones sino la forma de la tulipa.
Bueno amigos eso fue todo, maniata arriba y suscribirse que es gratis, saludos y hasta la próxima.

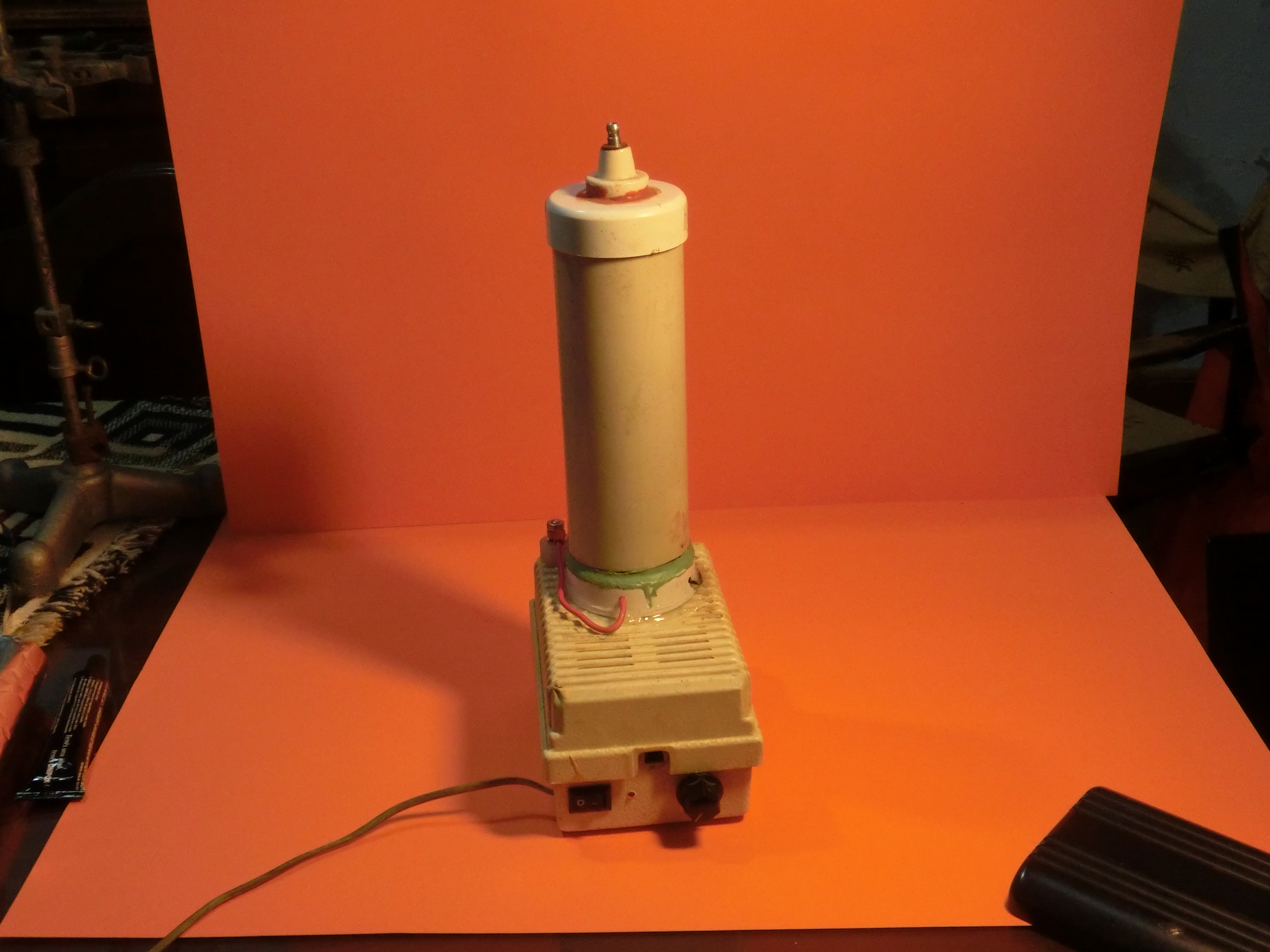

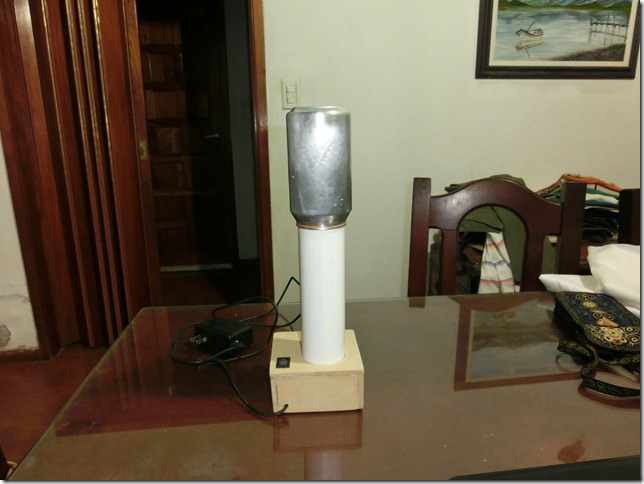

Hola, he construido un generador de van Der de tamaño reducido usando como esfera una lata de gaseosa, vi varios por Internet y los rendimientos no me convencían, así que decidí armarlo para ver si lograba algo aceptable.
Pude lograr resultados que son mas que satisfactorios considerando el tamaño y se pueden hacer varias pruebas que al final se pueden ver en el video.
Y visto que salió bastante bien en agradecimiento a mis seguidores voy a sortear este min VDG, en algunos días más voy a poner las bases para participar del sorteo.
Algunos detalles de la construcción
Para mover la banda uso un motor reciclado de una lectora de CD,
He dejado una de las reducciones para que no vaya tan ligero y he pegado con cianoacrilato un eje plástico al engranaje de esa reducción y en el otro extremo un agujero de mas o menos 7 mm de profundidad que encaja en un tornillo que esta en el tubo de PVC que hace de cuerpo

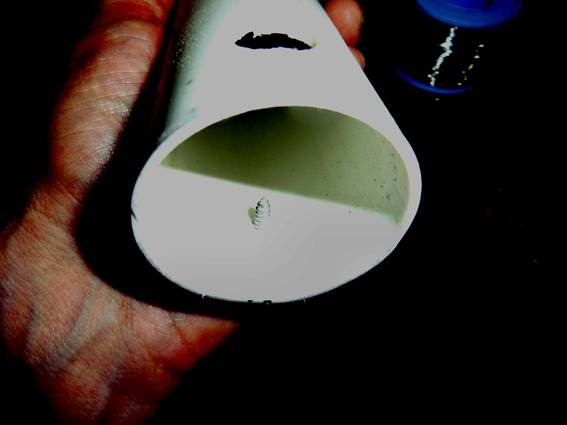

El eje plástico esta recubierto de cinta de teflón de la que se usa en fontanería. El tubo de PVC es de 2 pulgadas de diámetro y tiene un largo de 23 cm. Va encajado en un taco de madera que esta pegado a la base que mide 10×10 cm,

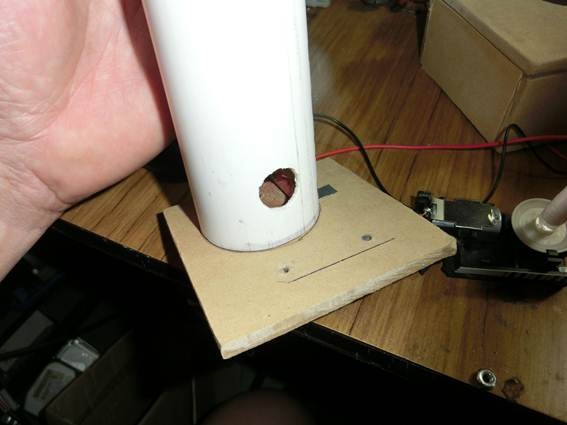

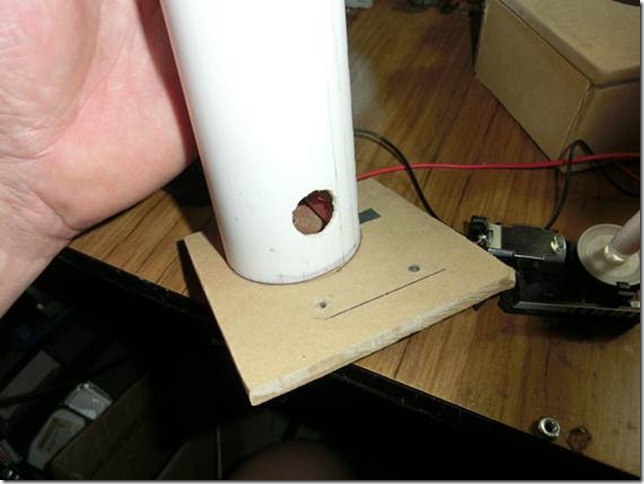

Por un agujero de tamaño generoso ingresa el eje que va solidario al motor y encaja en el tornillo del otro lado.

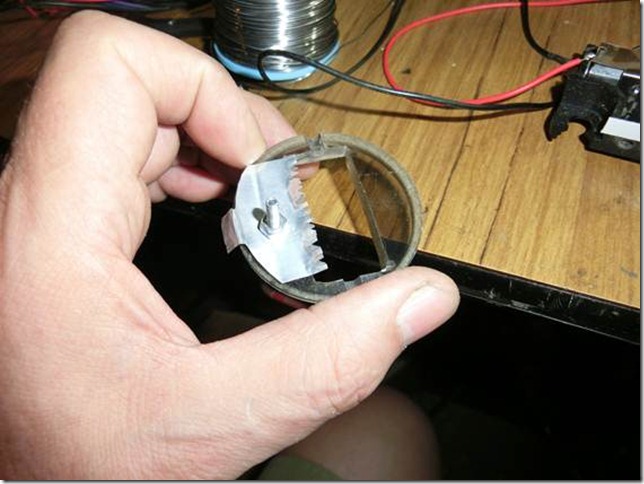

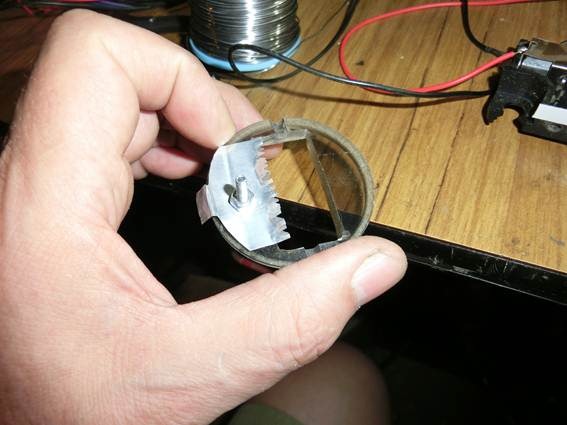

Ambos peines están hechos de aluminio que se sacaron de otra lata de gaseosa. En la Parte superior va el otro rodillo que es de aluminio y se ha adaptado al extremo del tubo con una pieza de acrílico que presenta dos canales donde encaja el rodillo.

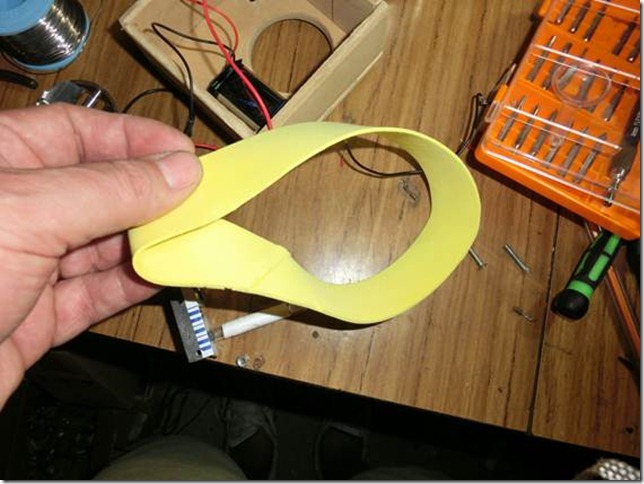

La banda es de gomaeva de unos 3 cm de ancho.
La esfera es una lata a la que se le ha quitado la pintura con lana de acero de cocina.
Unas demostraciones de cómo funciona el pequeñin
Si les gustó la entrada marquen Like y suscríbanse al blog.
Hacer un electroscopio es algo simple y no requiere materiales raros, es un instrumento que sirve para saber si un cuerpo esta cargado eléctricamente.
Recomiendo ver el vídeo narrado que he subido a youtube
Básicamente trabaja como un capacitor, una de las placas es el electrodo conectado a las láminillas y la otra el medioambiente, cuando se acerca un cuerpo cargado por inducción o por contacto directo el electroscopio se carga con el mismo signo del cuerpo y se produce hacia afuera una fuerza de atracción que provoca la separación de las láminillas.
Hice muchos electroscopios, pero este que voy a comentar ahora me gusta porque una vez cargado permanece mucho tiempo en esa condición, la mayoría de los electroscopios que hice en apenas unos minutos perdían las cargas y las laminillas se iban acercando hasta unirse, este puede quedar hasta 2 y 3 horas con las láminas separadas.
Si bien no es tan simple armarlo como a los comunes, tampoco es necesario un curso en la NASA para hacerlo, es fácil.

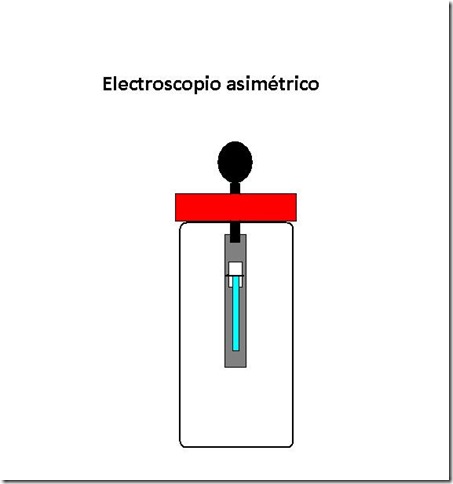

Se trata de un electroscopio asimétrico, una de las láminas es fija y de mayor superficie que la otra que es móvil y muy delgada con menos superficie.

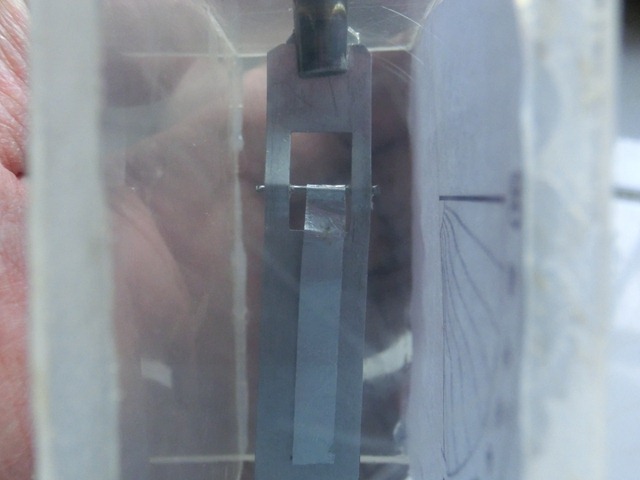

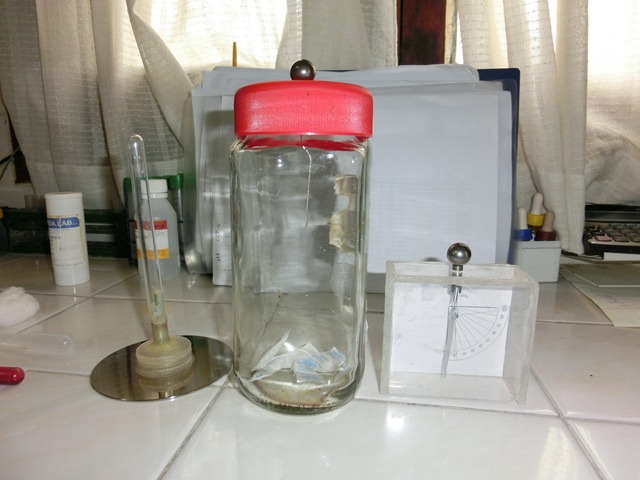

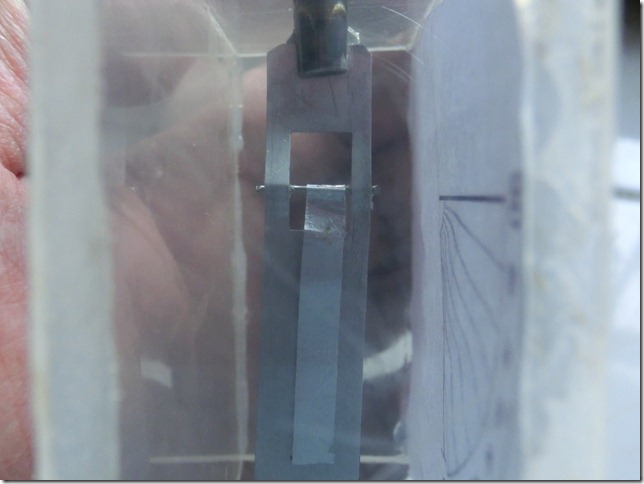

En la imagen puede verse la forma que esta hecho, una chapa de un milímetro de espesor que esta fija y se le practica un agujero en forma de rectángulo de 7 x 10 mm que no esta perfectamente en el centro sino desplazado. Se corta la cánula de una aguja hipodérmica y se pega con cianoacrilato en medio del rectángulo, la lámina móvil debe ser de papel aluminio del que se usa en la cocina (foil) tiene un largo de 4,5 cm y un ancho de unos 4 mm, se dobla en una de las puntas en forma e U y se forma una especie de bisagra con la cánula de aguja que esta pegada a la chapa mas gruesa.

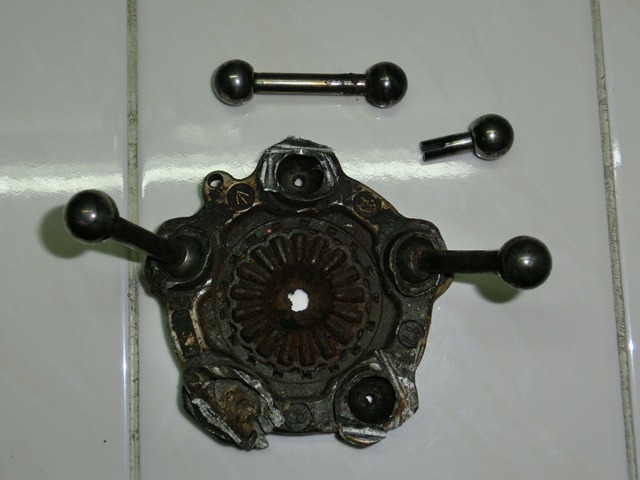

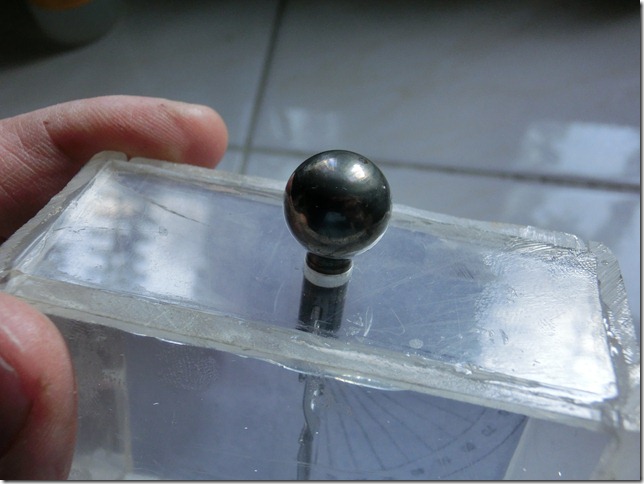

Ese mecanismo esta conectado a un electrodo superior, que es una esfera metálica perfectamente pulida, en mi caso he usado algo que encontré en la chatarra, no se que habrá sido antes, pero se adapta muy bien, en el vídeo hay mas detalles, pueden usarse los pomos que se se usan en terminación de muebles que también son esféricos y otra opción es con la piedra rebajar una bolita de acero y soldar un clavo.
Es fundamental que el electrodo este muy pulido y no tenga ningún borde filoso por donde puedan escapar las cargas.

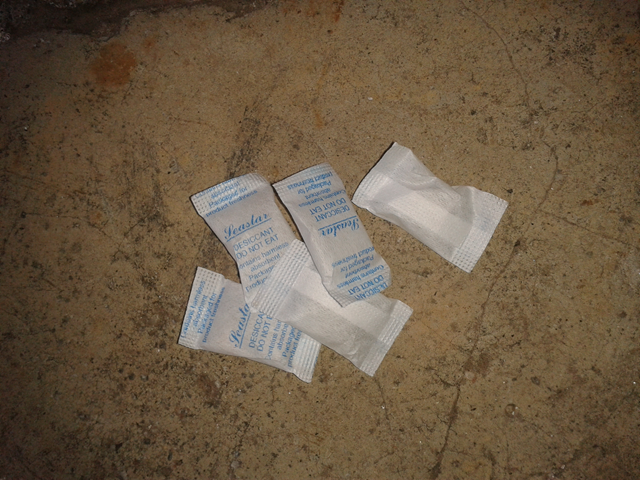

Dentro del frasco que tiene el mecanismo he colocado unos cuantos sobres de sílica de las que vienen en los medicamentos, esos sobres absorben la humedad y mejoran el rendimiento.

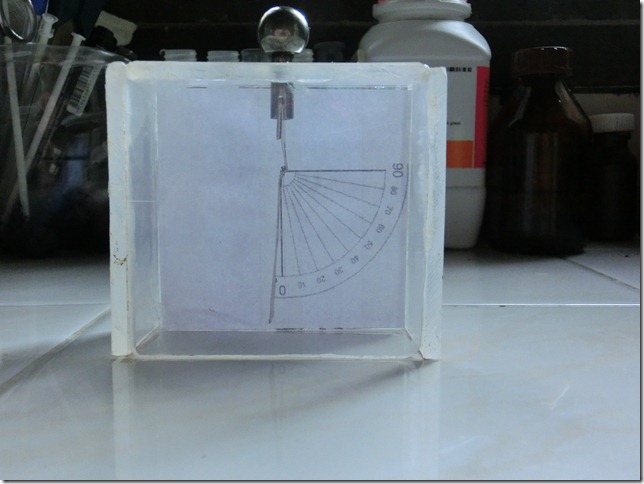

El electrómetro
Si bien los electrómetros de este tipo están un poco obsoletos, con este sistema es muy fácil convertir el aparato en un electrómetro, que no es mas que un electroscopio con una escala.

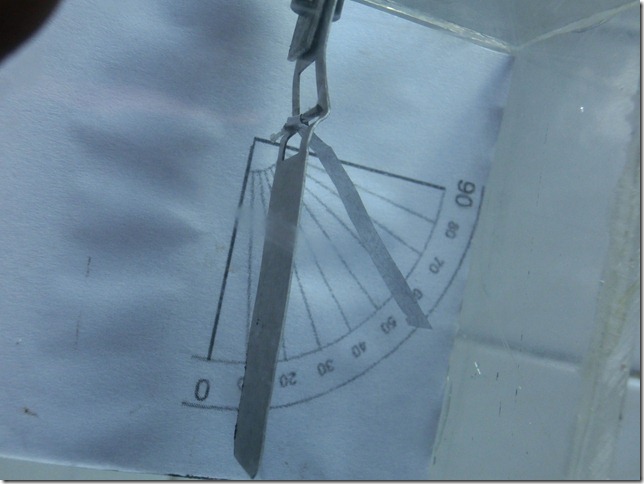

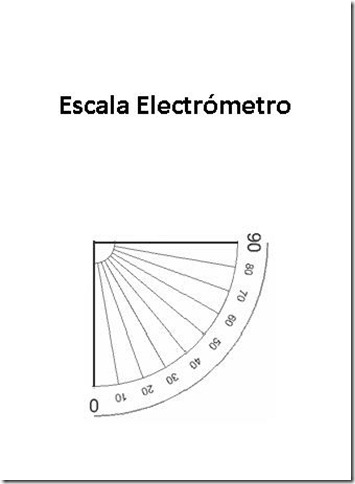

Imprimimos esta escala

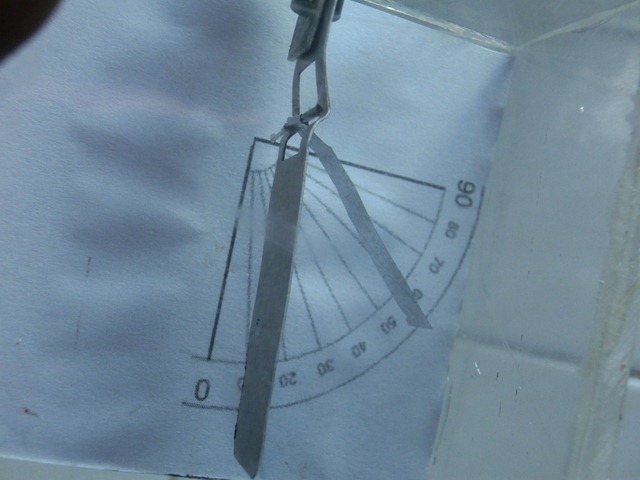

Justo el vértice del ángulo debe coincidir con el eje de la bisagra que forma el mecanismo del electroscopio
La caja del electrómetro se puede hacer de acrílico de unos 7,5 cm por 7,5 o si es posible conseguir una caja plástica ya hecha mucho mejor.
El electróforo de Volta

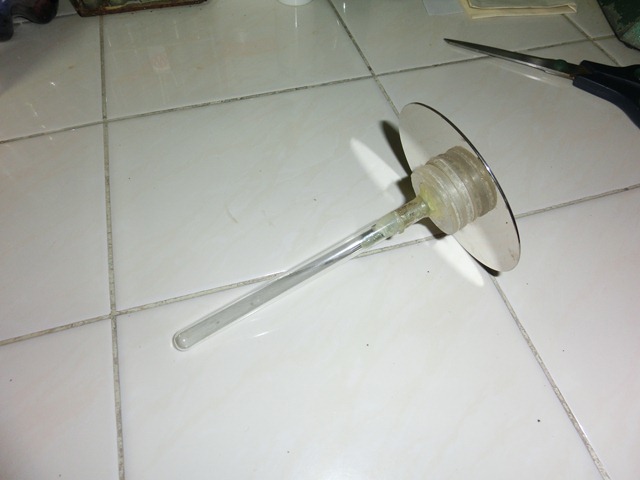

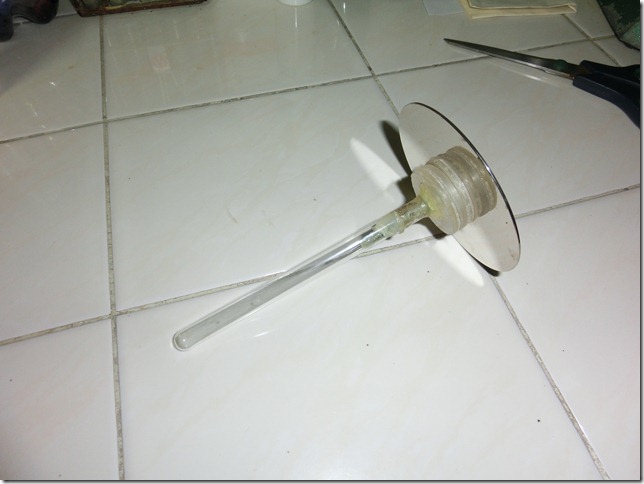

Este aparato es muy simple, un disco metálico pulido a espejo con un mango aislante, en este caso he sacado el plato de un disco duro de PC que estaba roto, estos platos están cubiertos de una aleación de cobalto.
El mango se pega con cemento de dos componentes y puede ser de vidrio, un tubo de ensayo viene muy bien.
Para cargar al electróforo recomiendo hacerlo como se muestra en el video, usando una carpeta de folios, normalmente estas vienen con una tapa posterior negra y una de frente transparente que es de un material que se llama acetato, se usa esa cara transparente, se frota el disco sobre el acetato y así queda cargado el electróforo (positivo)
Motivado por una discusión en el foro de científicos aficionados, http://www.cientificosaficionados.com/foros/viewtopic.php?f=7&t=13765 estuve haciendo algunas experiencias con el generador de Van Der Graaff, la idea era poder registrar chispas lo mas largas y brillantes posibles, en un momento se me ocurrió colocar una botella plástica con agua directamente sobre la esfera (En mi caso parece un huevo mas que una esfera ya que es un viejo sifón de acero inoxidable), la experiencia es muy buena, agrego fotografías y un video, me dejó asombrado el experimento.
Una vez terminada la experiencia descargar el VGD y Ojo!!!! Cuidado!!!!! la botella con el agua es un condensador que lleva cargas acumuladas y da descargas bastante respetables.
Este aparato es utilizado en aceleradores de partículas de forma similar a un generador de Van Der Graaff, con el mismo es posible conseguir diferencias de potencial del orden de los 0.5 hasta 25 Megavolts
La carga eléctrica se genera mediante un sistema de transporte mecánico, por medio de una cadena de "pellets", esta cadena tiene sus eslabones aislados unos de otros y se comportan como capacitares que por un sistema de ionización o inducción se cargan por acción de una fuente de alta tensión, una vez cargados son transportados a un terminal como la esfera de un Van Der Graaff.
Los pelletrones comerciales están en un sistema cerrado lleno de un gas aislante como el hexafloruro de azufre (F6S)
Este tipo de generadores es muy usado en aceleradores de partículas, tiene algunas ventajas sobre el GVDG, las cadenas del pelletron son mas resistentes que las bandas de los GVDG y pueden soportar mayores velocidades por lo que pueden generar mayores tensiones.
Son herramientas muy usadas en física nuclear, el desarrollo y producción de semiconductores, la investigación farmacéutica, espectrómetros de masas ultra sensibles, para la datación de carbono y la medición de otros isótopos raros.
Como siempre todos mis trabajillos son asesorados por gente que sabe mucho y que con gran desinterés siempre están aportando ideas para que las cosas funcionen, en este caso de cientificosaficionados.com Petruxx, Mendezag, Homer, y otros varios que colaboraron en el hilo http://www.cientificosaficionados.com/foros/viewtopic.php?f=7&t=7774
Recomiendo ver la versión casera de pelletron de Homer que se acerca mucho mas a lo que es un pelletrón ya que tiene la cadena y el sistema como el de la figura.
El modelo que yo presento es mucho más rústico y sencillo como podrán apreciar.
Hace bastante tiempo estuve investigando la posibilidad de cargar un GVDG con cargas provenientes de una fuente de alta tensión por lo que tenía una segunda versión de mi generador de Van Der con los mismos materiales, caño de PVC, esfera de otro sifón de acero inoxidable, correa de gomaeva y dos rodillos de aluminio, con esos elementos armé el prototipo.
Los dos rodillos deben ser metálicos, hay que entender que este aparato no trabaja con triboelectricidad (fricción) por lo que los rodillos no deben ser como en el caso del GVDG de materiales opuestos en la tabla triboeléctrica, Los rodillos en el pelletron van a oficiar de armadura de los capacitores móviles de la cadena.
La cadena en si, es una banda de gomaeva a la que se le adhirieron sectores de papel de aluminio que la envuelven, a modo de eslabones.
En la parte inferior como puede verse en la imagen hay una chapa de bronce donde va conectado el positivo de la fuente de HT (Unos 10Kv) el negativo va al chasis del motor, la tensión no debe provocar arcos entre los sectores de aluminio y la chapa de bronce esta parte del aparato es el inductor, como se puede apreciar este modelo carga solamente a la subida, tiene un solo inductor a diferencia del comercial que tiene dos y es alimentado por una fuente partida + – 50Kv.
En esta foto puede verse el arco del aparato en funcionamiento.
He puesto un video en youtube donde se ve todo el montaje y su funcionamiento, en este video la forma de carga de los pellets es por ionización a diferencia de lo que explique mas arriba (inducción), por eso se puede ver el arco en el rodillo inferior, es otra manera de cargar este tipo de aparatos.
Con la colaboración de un activo miembro del foro de http://www.cientificosaficionados.com el amigo DavidFl hemos completado diez pruebas con la maquina de Wimshurst tratando de no repetir las que ya figuran en este blog con el título 10 pruebas con el GVG, que como todos sabemos es también al igual que la Wimshurst un generador de cargas estáticas.
Gracias David por los aportes Acá va el documento:
Diez pruebas con la Wimshurst
Generación de Ozono
Muchas máquinas electrostáticas producen en el ambiente la aparición de este gas de un olor característico, el olor característico de la tormenta eléctrica. Este gas tan nombrado se produce por la exitación de los átomos de O2 por chispas eléctricas, los mismos se combinan con otro átomo de O y dan O3.
Este gas es un bactericida muy potente, además desodorante, pero inhalado durante bastante tiempo es venenoso así que ojo con la nariz, un ratito esta bien mas hace mal.
Las pelotitas inquietas:
Con un frasco de vidrio se perfora el fondo y se le coloca en el fondo un piso metálico, por el agujero que se practicó se pasa un conductor metálico, que puede ser un tornillo, en el interior del frasco se colocan varias pelotitas de aluminio de horno, por medio de unas cadenitas o cables se conecta el terminal superior a uno de los terminales de la Wimshurst y con otra cadenita la tapa metálica del frasco. Se pone en marcha la máquina y se verá un tremendo movimiento de las pelotitas. Puede realizarse el experimento también con pelotitas de telgopor pintadas con tinta china
Jugando tenis de mesa con la electrostática
Se colocan dos placas de aluminio separadas unos 6 cm sobre un soporte de acrílico, entre ambas placas se pone un péndulo, ambas placas van conectadas a sendos electrodos de la máquina, una vez puesta en marcha comienza la función
Esto resulta una versión modificada de campanas de Franklin.
El pararrayos
Este experimento resulta bastante llamativo, pero se sugiere tener un extintor a la mano, por si las moscas vió?
Se construye una maqueta de cartón y en el techo se le practica un agujero por donde se hace sobresalir un terminal que oficiará de pararrayos, inmediatamente bajo éste, hay algodón embebido en bencina o nafta. Uno de los terminales de la W, va conectado al pararrayos. Se le acerca el otro Terminal con la máquina en movimiento hasta que desprenda el arco, se verá que a la maqueta no le ocurre nada, luego el mismo terminal que hacía de pararrayos se coloca por debajo del algodóncon combustible sin que sobresalga, se acerca el otro terminal y al primer arco la casita se incendia, con el extintor se procede a apagar.
El agua como acumulador de cargas
En este experimento vamos a usar un frasco con agua hasta casi la boca, donde introducimos un vástago metálico que lleva montado en su parte superior un electroscopio formado por dos pelotitas de telgopor .
Se toca el vástago con uno de los terminales de la W y el electroscopio inmediatamente acusará la carga, luego se retira el Terminal de la W y se comprueba que el electroscopio se mantiene acusando la carga que quedó acumulada en el agua
Motor electrostatico con PET y latas de cerveza
Este motor consta de dos latas de cerveza como muestra la imagen, la botella de gaseosa de ½ litro tiene adherido dos trozos de papel aluminio, a su vez cada lata de de cerveza tiene dos escobillas que rozan la botella de gaseosa por ambos lados. A cada lata se conecta uno de los electrodos de la W y se da marcha a la máquina, la PET comenzará a girar como un motor.
7.Comprobando la radiación Ultravioleta en los rayos
Este experimento debe realizarse al oscuro, se acercan lo suficiente los terminales de la máquina para que los arcos sean bien brillantes y tengan una buena frecuencia, frente al operador hay que colocar una pantalla que no permita ver el arco, por otro lado se prepara un poco de soda cáustica en agua, con la que se moja un circulo en un papel blanco de hoja A4, la soda cáustica sobre el papel cuando esta húmeda, presenta una hermosa fluorescencia amarilla frente a la luz UV, con la mano se la sostiene en las cercanías de arco y se verá el efecto.
8. Visualización del campo eléctrico.
Esta prueba viene bien combinarla con la visualización de los campos magnéticos. Se prepara un plato plástico con aceite de cocina mas o menos 1 cm de aceite, flotando en el aceite se colocan semillas de césped, luego se acerca uno de los electrodos de la W y se observa la figura, luego se prueban diferentes configuraciones, los dos polos, dos terminales con cargas del mismo signo, electrodos circulares, etc.
Comprobando la ley de Gauss
Se prepara una malla conductora flexible de unos 10 cm de ancho por unos 25 de largo, sobre el borde mas largo se ponen flecos de papel de ambos lados, tambiéen puede hacerse colgando trozos de telgopor, después se coloca sobre unos aisladores y se toca con el electrodo la malla metálica, se verán los flecos levantarse de ambos lados. Una vez hecho esto se unen los extremos mas cortos de la malla quedando un cilindro, con flecos internos y externos, de la misma forma se coloca el dispositivo sobre un aislante y se toca con el electrodo la malla. Solo los flecos externos se levantaran comprobando que las cargas
siempre tienden a ir a la parte exterior.
10. El centellador
Esta experiencia es muy bonita, en un tubo de vidrio de unos 40 cm de largo puede ser de algún material de laboratorio o limpiando bien algún tubo fluorescente, se pegan trocitos de aluminio en forma de rombo con sus puntas enfrentadas y separadas alrededor de 2 mm, Se pegan con cemento de contacto formando una serpentina alrededor del tubo. En ambos extremos se hace una vuelta completa de papel aluminio, allí irán conectados ambos terminales de la Wimshurst. Cuando se pone en marcha la maquina los arcos saltaran simultáneamente formando una figura alrededor del tubo, hace acordar a las luces de los árboles de navidad
11. Una más… La bailarina electrostática
Una pequeña figura de aluminio baila y flota entre las dos placas de un condensador conectado a la máquina de Wimshurst, una de las placas es un elctróforo, la otra una chapa de aluminio que esta en el piso.
