Maquina de vacio casera con jeringas Alimentos al vacio

Hola chicos y bienvenidos a mi canal, como les había adelantado en mi video de la semana pasada sobre los experimentos de vacío, que si no lo han visto  pueden hacerlo ahora picando en la i, hoy les voy a mostrar como hacer la bomba de vacio casera con jeringas descartables Es un proyecto muy simple y muy interesante para trabajos de colegio y experimentos para feria de ciencias, ya que combina lo curioso con lo economico

No se vayan que empezamos…

Sigue leyendo

Anuncios

7 Experimentos con vacío Envasadora al vacío casera

Hola amigos y bienvenidos a mi canal, hoy veremos algunos experimentos con vacío, siempre que hablamos de este tema, pensamos en bombas de de vacío que son sofisticadas y caras, sin embargo estos experimentos pueden hacerse en casa con un arreglo casero para hacer el vacío, por hoy veremos los experimentos y el proximo video les muestro el paso a paso para nuestra bomba de vacio casera hecha completamente con jeringas descartables, no se vayan que ya empezamos

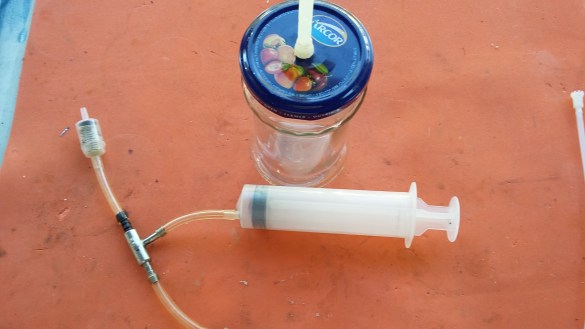

Bien comenzaremos viendo como trabaja el dispositivo, se trata de una jeringa gorda que esta acoplada a una T de caños que puede ser plástica o de metal como en este caso al punto central de la T va la jeringa y a cada extremo una tubuladura que lleva a unas válvulas caseras que permiten el paso del aire en solo una dirección, asi cuando tiramos el embolo para afuera el aire ingresa por una de las ramas y cuando empujamos sale por el otro. Vea el video ahora…

Como camara de vacio usamos un frasco de mermelada con tapa de media vuelta del que sale una tubuladura de plástico o silicona.

Primer experimento El globo

Colocamos el globo apenas inflado en la cámara de vacío, cerramos y comenzamos a hacer el vacío…


Cuanto mas quitamos el aire menos presión sobre las paredes del globo y mas se infla.

Segundo experimento Los Malvaviscos

Estos dulces son una especie de gomaespuma y aumentan considerablemente su tamaño al someterlos al vacío, podría uno pensar que si una persona es sometida al vacío  se inflaria como en la película de Shwasheneguer El vengador del futuro, pues no ocurre eso


No la llevaríamalva.jpg muy bien la persona, pero no se inflaría de ese modo, si sus líquidos, sangre y fluidos comenzarían a hervir y bajaría su temperatura hasta congelarse en solo unos minutos además si sus pulmones se inflarian como globos.

En una serie de videos con otro tipo de dispositivo más sofisticado les mostraré que ocurre con la temperatura.

Tercer experimento La galleta merengada

se puede alcanzar casi el doble de la altura de la galleta y en ancho también se expande el relleno que es una especie de mousse.


Cuarto experimento La espuma de afeitar

Colocamos un poco de espuma dentro de la cámara y vemos el resultado.


Quinto Experimento la soda que hierve

Al disminuir la presión los líquidos comienzan a hervir a temperatura ambiente, pueden hacer el mismo experimento pero usando coca cola o agua, en caso de agua hay que bombear bastante para que ocurra, primero se formarán burbujas en las paredes del recipiente y luego comenzará a hervir


Sexto experimento: La botella Pet

Haciendo un agujero en la tapa de la botella donde entre el extremo de la válvula hacemos el vacío


Ahora si colocamos el extremo de la otra válvula podemos inflar….



Séptimo experimento Los alimentos al vacío

Este simple arreglo nos proporciona una buena herramienta para guardar alimentos frescos en forma hermética y al vacío.


Bueno tengo varios experimentos más pero los dejaré para hacer con una bomba de vacío de dos etapas de las que usan los frigoristas.



Los ganadores de la trivia de la semana pasada fueron uroboros Pandaxddd un afectuoso saludo a ambos y que el 2017 les sea muy propicio, la respuesta en efecto era la cancion palo palo palo palito palo e.

Hoy se trata de un problema de calculo de transformadores

trivia

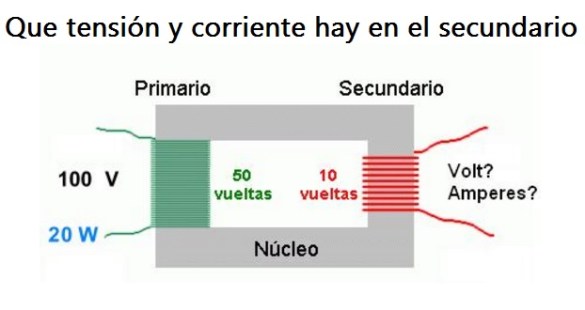

Los datos estan en la imagen, quiero saber desestimando las perdidas que tension y que corriente tendría en el secundario

Bueno amigos eso fue todo les mando un saludo afectuoso y sera hasta el proximo video Dios mediante



Laser que quema Reciclado de lectoras y grabadoras de DVD

Laser que quema Reciclado de lectoras y grabadoras de DVD

Hola gente, bienvenidos a mi canal, hoy voy a cumplir con una promesa que hice hace tiempo y han venido reclamando, vamos a fabricar un poderoso laser con materiales reciclados, un laser que puede quemar, comprenderan que este experimento lleva sus riesgos, el laser es capaz de dañar la retina de nuestros ojos si miramos directamente, mas les digo, el solo hecho de mirar el punto que da en una pared ya deja en la vision manchas durante un buen rato, asi es que vamos a tener extremo cuidado sobre todo en la calibración del foco del laser

20161009_112805

He probado este laser de noche y alcanza con facilidad los 300 metros y puede explotar globos y quemar cinta negra. Se puede dar un poco mas de potencia aún y encender fósforos pero se corre el riesgo de fritar el diodo laser.




Bien vamos con el laser, lo vamos a extraer de una grabadora de dvd, tienen que fijarse que en el frente diga RW ,si no dice, no merece la pena desarmar porque no nos valdrá para esto incluso hay grabadoras que tampoco sirven, solo las mas viejitas, las nuevas tren un modulo que lleva una optica frente, he probado con ella pero sin buenos resultados, Esta por ejemplo no sirve no tiene la RW se trata de una lectora


Bueno ahora desarmamos la compactera para eso sacamos los tornillos, abrimos la compuerta frontal con un clip, y presionamos las trabas plasticas, abrimos el gabinete y nos queda expuesto el mecanismo de lectura que es de donde vamos a sacar los laser,  para quitarlo sacamos los tornillos y los dos ejes por donde corre, desconectamos las cintas y listo, afuera. Primero vamos a sacar la lente frontal que usaremos para concentrar el laser, esta pegada, con un destornillador la sacamos y la guardamos hay que tener cuidado en no rayarla o dañarla. Ahora tambien podemos sacar los dos imanes de neodimio para algun experimento y soltamos todo tornillo que veamos hasta que nos queden los diodos laser a la vista, son dos, uno iR y el otro rojo, no sabemos cual es cual todavia, tienen tres patitas, con cuidado haciendo presión los sacamos,  uno de estos es el quemador que es de color rojo y el otro es infrarrojo y es el lector, luego los vamos a probar para ver cual es cual.

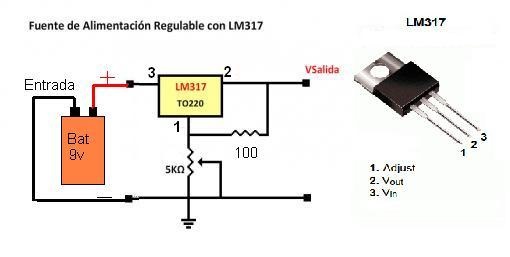

Para alimentarlo sera necesario un circuito con el que limitaremos la corriente, no prueben el laser directamnete con la tensión de la batería porque tendran un laser difunto, seguro que se quema, si o si usar el circuito que ahora esta en la pantalla, es simple, lleva un regulador LM317 y unos pocos componentes, para estar seguros y limitar la corriente conviene que la primera prueba la hagamos con una resistencia de 5 ohms luego si no alcanza a quemar bajamos a 2 y hasta 1 ohm, en mi caso con 3 ohm ya quema la cinta negra de plastico.

Para probar los diodos giramos la resistencia variable a maximo valor y  conectamos,  estos diodos laser tienen tres patas y van conectadas como se muestra, una de ellas queda sin conectar. El diodo quemador se distingue inmediatamente porque brilla mucho, el lector paracticamente no brilla o apenas muy poco. Como vamos a exigir bastante a este laser le colocaremos un disipador de calor, yo le he puesto uno de un micro de PC, no tan grande, lo ajustamos con una brida o si esta sin el soporte perforamos y lo colocamos a presión.

Una vez ya tenemos funcionando el laser para que queme será necesario concentrar los rayos, para eso vamos a usar la lente que sacamos del frente del patin lector, y con una valvula de goma de bici, yo soy fan de estas valvulas las uso en muchos proyectos, con cemento de contacto la pegamos con la parte convexa hacia adentro, tambien se puede pegar tambien con cinta transparente y para que la rosca no vaya tan suelta podemos darle un par de vueltas de cinta de teflon.

Apuntamos a la pared y vamos girando la valvula hasta enfocar el punto, lo mas chico que podamos,  a esto tratar de hacerlo rapido porque es muy potente la luz.

Listo ahora a unos 15 cm probamos sobre cinta aisladora negra, veremos que empieza a salir humo.

Ahora probamos explotar globos

Por último probamos encender fósforos.

Bueno es muy potente este laser de noche puedo ver el punto a distancias muy grandes.

En el caso que no tengan una grabadora para desarmar  y quieran comprar los componentes, el laser se puede comprar por ebay, cuesta alrededor de 10 dolares con el envío incluido, se llama LPC 836 abajo en la descripción se los dejo anotado

Espero les haya gustado, ya saben dar el me gusta y compartir es apoyar al canal. Si no se han suscrito la verdad no se que esperan…

Gente gracias por ver el video hasta la semana que viene dios mediante



Walk In The Park Full de Audionautix está autorizado la licencia Creative Commons Attribution (https://creativecommons.org/licenses/by/4.0/)

Artista: http://audionautix.com/



Copiando a los cazadores de mitos

Hola gente muy bienvenidos al espacio de cesar, hoy vamos a hacer una prueba al mejor estilo cazadores de mitos, seguramente los que ven mis locuras son fans de Adam y Jeimy y si no lo son seran severamente castigados y baneados por quien les habla. Lo que vamos a hacer es usar las modernas tecnicas que ellos usan en medidas de velocidad usando camaras fotograficas, esta bien que ellos usan camaras de alta velocidad de muy alta calidad y precio creo que son de marca Phantom hablamos de 20 y 30 mil dolares, actualmente las camaras digitales modernas, go-pro, la  Xiaomi yi y otras marcas vienen preparadas para grabar sucesos a alta velocidad vamos a hacer esas medidas usando estas camaras


Los ganadores de la trivia de la semana pasada fueron  Gabriel Alem y edgar hernandez… en efecto el puente rectificador estaba girado y quedaba por tanto mal conectado, les mando a ambos un afectuoso saludo y muchas gracias por participar, hoy hay que resolver el decifrado, como ya saben nombro a los dos primeros en acertar.

Bueno vamos con el experimento, lo que vamos a hacer es medir la velocidad del dardo que dispara esta ballesta en determinada momento de su trayectoria, este mismo metodo podría usarse para calcular la velocidad de un vehiculo que pasa por una ruta, un caballo a toda carrera o un velocista.


Como ustedes saben una película no es mas que una serie de fotos que pasan a determinada velocidad y dan al cerebro la sensación de que hay movimiento, quien no hizo la prueba de hacer un dibujo animado en un libro aburrido??

En general una pelicula de buena calidad requiere por lo menos 24 cuadros por segundo, es lo que se usa en cine, si recuerdan haber visto una pelicula de cine mudo veían los movimientos como cortados es porque se usaban 16 cuadros por segundo.Muybridge_race_horse_gallop.jpg

Las camaras actuales, las del celu o una compacta graban a 30 fps o fotogramas por segundo pero algunos modelos nuevos de la Go-Pro  la Xiaomi YI camaras muy economicas hablamos de 100 dolares, pueden filmar escenas en 480P hasta 240 fps, mas les digo la xiaomi yi 4k filma a 720P a 240 fps esto significa que toma 240 fotos en un segundo con resoluciones baste buenas, la diferencia de tiempo  entre foto y foto son 4.1 mseg, es decir que si  editamos cuadro a cuadro una de estas peliculas sabremos que fue ocurriendo en intervalos de 4,1 mseg



Para medir la velocidad de la flechita necesitamos una camara de este tipo yo tengo esta camara una casio zr200 bastante viejita ya, y puede grabar hasta 1000 fps solo que esto de grabar tan rapido tiene un costo en la calidad a esta velocidad de 1000  la calidad es una caca.

Para hacer el experimento grabaremos a 240 ahi la calidad es de 480p igual que la xiaomi y la go-pro que es regular.

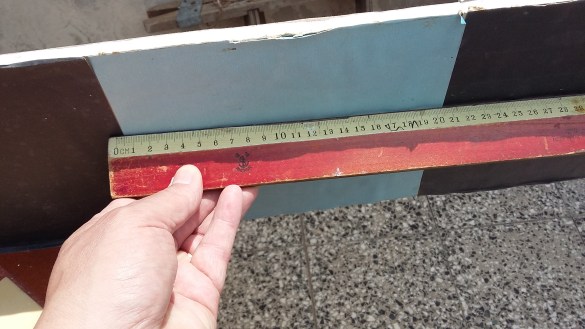

Tambien sera necesaria una regla, que podemos construirla nosotros mismos con sectores de cartulina de distinto color hay que elegir colores donde destaque el color del proyectil .

Para hacer la grabación se coloca la camara fija delante de la regla, debe verse completa o una buena parte de ella, luego hacemos el disparo de modo que el dardo  vaya recorriendo la regla en su trayectoria Una vez hecho esto, procedemos a analizar el video, Para esto usaremos un programa gratuito que se llama TRAKER en la descripcion dejo la direccion para descargarlo. Estos videos vistos en cualquier reproductor se ven en extremo lentos, por lo que nos conviene primero recortar la zona donde se ve pasar el proyectil, es mandatario hacerlo porque si no el programa da error,  abrimos el soft y soltamos  el video en la ventana grande .Lo primero es acotar y poner las caracteristicas del video en este icono que es el dibujo de una pelicula, corremos el cursor hasta elegir el punto de inicio, en este lugar hay un numero en rojo, es el numero de fotograma de inicio, lo copiamos en donde dice Cuadro inicial, ahora corremos el cursor hasta el punto final de nuestra medicion, igual copiamos el numero en rojo donde dice Cuadro  final,  donde dice Tamaño del paso dejamos en 1 para  que vaya de fotograma en fotograma, y abajo donde dice imagenes por segundo ponemos 240 ya que fue grabado a esa velocidad.

Bien ahora vamos a definir un paramero de distancia, se hace con este icono y seleccionamos Nuevo y  vara de calibración, en la regla que esta atras seleccionamos por ejemplo 5 cuadros que corresponderan a 1 metro y le damos esa medida a nuestra vara y ponemos 1 metro como valor de esa distancia.

Ahora  vamos a CREAR  y seleccionamos masa puntual abrimos el menu y marcamos Marcar por defecto veremos que cambia el cursor picamos la punta de la flecha para marcar el punto y luedgo con este avance de aun cuadro avanzamos uno y de nuevo picamos la punta de la flecha, hacemos lo mismo hasta marcar todos los puntos de la trayectoria

Vemos que en la ventana del costado nos aparece una grafica, el tiempo en el eje x y en el eje y vemos picamos y colocamos step vemos el tiempo transcurrido abajo y lo que recorrio la flecha en cada cuadro.

ahora pasamos a la ventana inferior y picamos en datos elejimos la v corta que es la velocidad  y tendremos en esta columna el calculo de la velocidad en cada punto que marcamos, esta entre 29 y 32 metros por segundo,  30,5  metros por segundo de promedio.

Tambien agregando la masa como dato podemos calcular la energia que lleva la flecha y muchos mas datos.

Como habran visto la camara es verdaderamente un instrumento muy util para realizar mediciones y asociada con este programa tracker que es gratuitos nos permiten hacer cosas muy interesantes

Perdón, estan llamando…..


Adam querido, como anda todo…….    ah te gustó el video, que bueno………..

no me digas, tenes un mito para mi, espera espera un segundo que me preparo…… dale ahora estoy listo……… queres que deschave el mito de los ahuyentadores de mosquitos….. dale ya me pongo a preparar, abrazo che, venite a comer un asado a casa… chau.

Bueno amigos espero que les haya gustado el video si asi fue o si les sirvio pueden darle el like y suscribirse al canal picando en logo, chau y hasta la semana que viene dios mediante

http://physlets.org/tracker/

Deliberate Thought de Kevin MacLeod está autorizado la licencia Creative Commons Attribution (https://creativecommons.org/licenses/by/4.0/)

Fuente: http://incompetech.com/music/royalty-free/?keywords=deliberate+thought

Artista: http://incompetech.com/

COMO GENERAR ELECTRICIDAD CON CALOR – EFECTO SEEBECK

Hoy vamos a hacer un experimento en el que generaremos electricidad con calor, y unos alambres.

El efecto se llama Seebeck en honor de quien lo descubrió

Thomas Jhoan Seebeck medico físico de origen alemán

1



El efecto SEEBECK es la transformación directa del calor en una  tensión cuando se calienta la unión entre dos metales distintos.

2

Hacemos la prueba usando por ejemplo cobre y hierro, unimos los dos trozos de alambre en uno de los extremos y calentamos la unión, en los otros extremos colocamos las puntas del tester en milivoltios de corriente directa, calentamos la unión y vemos que tensión se genera.

3



Podemos hace la prueba con varios alambres de distintos metales y hacer una tabla para ver cual unión es la que mas tensión nos genera.

Acero y cobre:

4

Cobre  y nicrome

5

Constantan y nicrome

6

Constantan y acero

7

Porque ocurre esto?

Los metales todos sabemos son buenos conductores eléctricos, esa particularidad se debe a que los electrones de valencia están muy lábiles tienen bajo potencial de ionización, entre metales hay algunos que tienen esos electrones más débilmente sujetos al propio átomo que otros, esto hace que cuando calentamos una junta de dos metales el que tiene los electrones más débilmente anclados los ceda al otro átomo, provocando  un flujo de electrones y eso significa corriente eléctrica.

Este fenómeno tan interesante se produce también en semiconductores.



Otro uso que le podemos dar  es hacer una termopila poniendo en serie muchos pares termoeléctricos.

8

Para la termopila voy a usar ese material que se llama constantan, es una aleación de cobre  al 55% y niquel al 45% viene en alambre se usa para fabricar resistencias, esta aleación con nicrome que también es un alambre que se usa en resistencias eléctricas me dio en las pruebas unos 45-50 mV por lo que tendré que poner mínimo 12 o 15 pares en serie para obtener medio voltio.

9

Hay que cortar alambres de unos 7 cm de largo, unir uno de los extremos en forma alternada, constantan nicrome, solo se calentara una de las uniones la otra queda a temperatura ambiente, yo a una de las uniones le puse termocontraible para poder graparlo en la madera sin hacer cortocircuito, de los dos extremos sacamos unas pinzas caiman, el constantan es el negativo y el nicrome el positivo y vamos a intentar encender un led acoplado a un ladrón de joules.





Calentamos todas las uniones y …….

14

se hizo la luz….

15

Aquí el vídeo completo con el experimento

Como se usa y se calibra un termómetro infrarrojo

Esta clase de termómetro es muy práctico porque sin tocar el objeto podemos saber su temperatura basándonos en un sensor que puede medir la radiación del mismo. Todos los objetos aun los que están muy fríos como un trozo de hielo emiten radiación, este termómetro “sin contacto” se basa en eso.





Como medir la altura alcanzada por cohete de agua Water rocket Parte III

Tercera entrega sobre cohetes de agua, como cargar el cohete darle presión, lanzarlo y medir la altura a la que llega.

Ahora que ya tenemos la lanzadera el cohete con su tobera vamos a lanzarlo y calcular su altura, es conveniente ir a un lugar despejado para que el aparato no le caiga en la cabeza a alguno y si lo van a hacer en el colegio advertir a los espectadores que si ven que el cohete viene cayendo para donde estamos Rajar!!! Ni se les ocurra atajarlo. Otra precaución importante es no acercarse ni tocar el cohete cuando ya tiene presión, si por alguna razón se suelta puede resultar peligroso que el propio cohete nos lastime o el mismo chorro de agua que sale con mucha fuerza nos haga algún daño, asi que ojo al piojo con las precauciones.

Para cargarlo se le agrega agua alrededor de un cuarto de la botella si la botella es de 2,25 litros le agregaremos 450 cm3, mis chicos del colegio que hoy estan colaborando le ponen detergente para hacer mas vistoso el despegue.

colaboran

Conectamos el inflador que recomiendo sea uno que tenga un indicador de presión, le vamos a dar hasta los 6 Kg/cm2 o  85 Psi que es lo mismo, no recomiendo dar mas de esa presión, algunos le dan hasta 8Kg pero estan muy cerca del limite de presión soportada por el pet que es alrededor de 10 Kg/cm2, con 6 kg si el cohete tiene buena aerodinámica llega bastante alto. Una vez alcanzada la presión despejamos el lugar y desde unos 3 o 4 metros luego de hacer una breve cuenta regresiva tiramos de la cuerda de la lanzadera y destrabamos el mecanismo.

Conviene filmar el lanzamiento desde que sale hasta que toca tierra nuevamente porque usaremos el video para los cálculos.

Para el cálculo de la altura alcanzada, se busca el cuadro exacto cuando el cohete se destraba,

cero

en este caso le he puesto un cronómetro al video para hacerlo mas gráfico, hasta  el preciso momento que el cohete toca tierra obteniendo el tiempo total de vuelo, en este caso el  tiempo de vuelo fue de 6,30 segundos bastante pobre

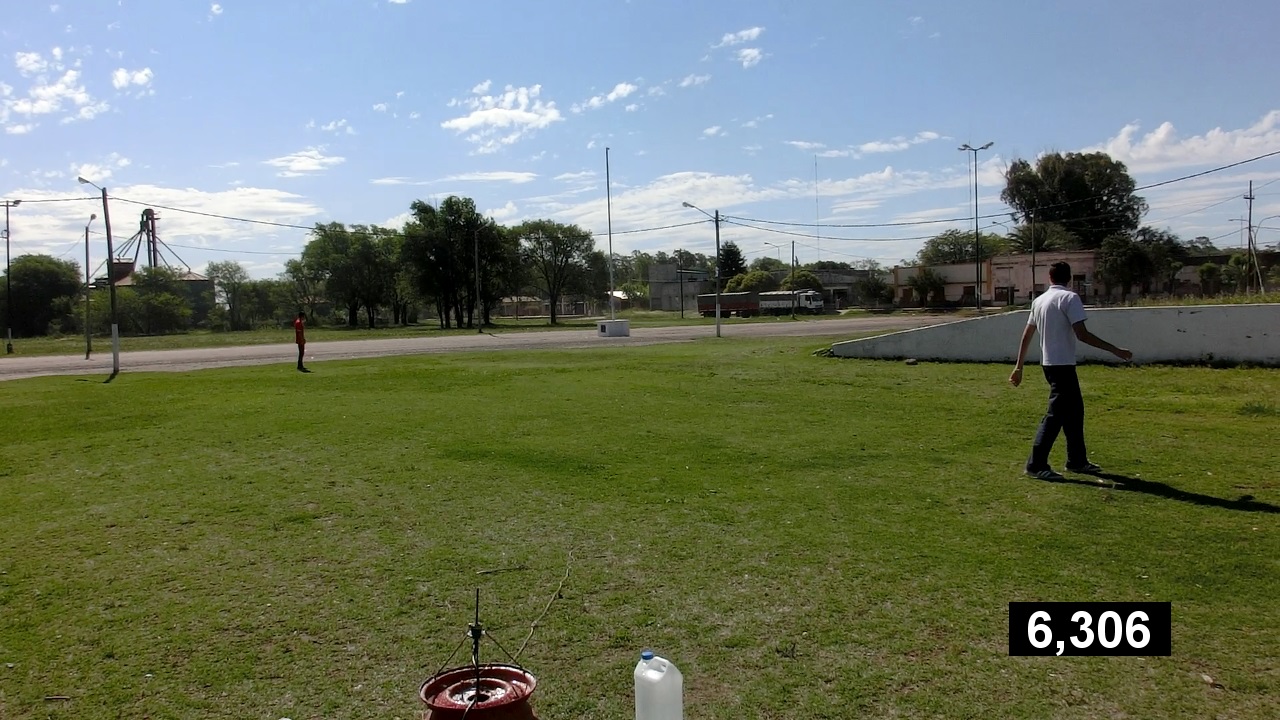

fin de vuelo

Ahora con ese tiempo vamos a aplicar esta simple fórmula:

calculo

Altura= 1.23 t^2    esta formula simplificada viene de un desarrollo que esta en el el link que dejo en la descripción del video para los que quieren hacer cuentas y considera que el tiempo se ascenso es igual al tiempo de descenso.

Ahora el tiempo fue de 6,30 al cudrado me da 39,6 Y por 1.23  48,70 metros esa es la altura a la que llegó nuestro cohete el día no estaba muy bueno porque había bastante viento, he medido cohetes que alcanzaron los 85 metros..

Bueno espero que les haya gustado, les haya servido y se diviertan mucho haciendo competencias con los cohetes de agua, marquen like , suscríbanse al blog  que es gratis, chau hasta la proxima
