Como hacer un rayo. Pulso electromagnetico PEM. Pararrayos


Hola gente, bienvenidos, hoy vamos a hablar de los rayos, esas magníficas descargas electrostaticas que se generan durante las tormentas electricas y vamos a generar un rayo en miniatura para estudiarlo, los rayos son fractales, por lo tanto estudiando una parte podremos conocer el todo. Tambien hablaremos en este video de PEM o pulsos electromagneticos y los pararrayos y veremos algunos experimentos

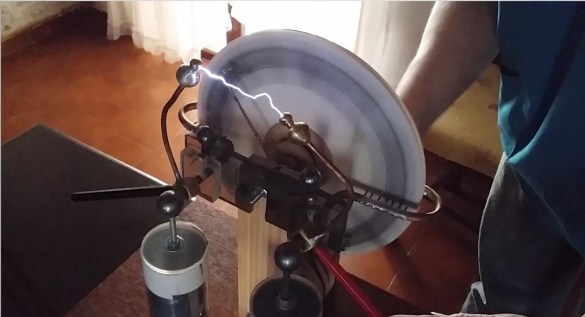

En un video anterior les mostre como fabricar la maquina de wimshurst, en la i esta el link, estas maquinas producen entre los electrodos tensiones muy elevadas del orden de hasta los 100 Kv y generan el arco que no es ni mas ni menos que un rayo en miniatura y hoy lo usaremos como modelo y tambien para los experimentos.

La primera pregunta que podemos hacernos es si

Los rayos de las tormentas y el arco de la maquina de wimshurst tienen el mismo origen?

La respuesta es si,tanto uno como el otro son producto de la electrostatica, cargas que se generan por frotamiento, en el caso de los rayos atmosfericos las corrientes de aire ascendentes impulsan a velocidad a distintas partículas y humedad que a su vez rozan con otras y en ese rozamiento pierden o ganan elecrones, en la maquina de wimshurst el rozamiento de las escobillas que son de un metal distinto al aluminio de los sectores producen el mismo efecto.


Porque los rayos no van en linea recta?

Podrímos suponer que el rayo debería descargarse en linea recta ya que la corriente electrica siempre buscara el camino mas corto para descargarse sin embargo en el rayo va en zigzagueando, fijense en esta descarga entre los electrodos de la wimshurst… a que se debe este comportamiento? Resulta que el camino mas corto para la electricidad no es la menor distancia entre dos puntos, es la menor resistencia entre ellos y si bien el aire parece homogeneo en la realidad no lo es tanto, hay lugares con mas humedad, temperatura y presion, incluso distinta concentracion de gases, por ese motivo el rayo no es una recta.




Y ese olor raro en el aire?

Cuando hay tormentas electricas sentimos ese olor característico, con nuestro rayo en miniatura tambien se produce, es el ozono… Los rayos cuando se descargan producen una ruptura de la fuerte union doble de la molecula de oxigeno, liberando dos oxigenos monoatómicos que son muy reactivos, estos se unen otra molecula de O2 y forman el O3 que es el ozono, el ozono es muy benefico en las altas capas de la atmosfera, pero a nivel de la troposfera donde respiramos es un gas dañino para la salud y de efecto invernadero.



A bajas concentraciones en el aire se lo usa como desinfectante y desodorante.

El pulso electromagnetico

Los rayos atmosfericos producen PEM, de hecho seguramente a mas de uno le ha caido un rayo cerca de su casa y le llevo puesto algun dispositivo electronico, una tele, la compu o la central telefónica, los PEM son fuertes campos electromagnéticos de muy corta duración.

Vamos a corroborar el pulso electromagnetico que produce nuestro rayo de muestra, acercamos una calculadora  a la que le introducimos cualquier cifra y la colocamos en las cercanías del arco……   como ven la vuelve a cero… no hay que embromar mucho con esto porque la podemos dejar inutilizada. Imaginense si este rayo de unos 3 o 4 cm afecta un circuito electronico lo que puede causar un rayo de 1500 metros que es el tamaño medio de un rayo-



Los pararrayos

Que es un pararrayos? es un atajador de rayos? como es? bueno vamos a empezar por la última pregunta, esto que ven ahora es un pararrayos comercial, como ven, tiene varias puntas, porque no lo habran echo esférico? si vieron el video donde les muestro como hacer la máquina de wimshurst ahi les comentaba la importancia que tenía que no hubiera aristas afiladas y puntas, porque por ahí se fugaban las cargas, este efecto se llama efecto corona o de puntas, por eso en la maquina había terminaciones esféricas, vamos a hacer un experimento, ajustamos los electrodos de la wimshurst para que salten arcos cada dos o tres giros ….   ahora sin mover los electrodos descargamos con un destornillador para que no me de la descarga en los dedos y fijamos a una de las jarras de lyden una aguja con cinta, y giramos ……..   nada, no hay mas arco… se habra roto? ….no la agujita esta haciendo su trabajo, vamos a acercar mas los electrodos para ver desde donde salta el arco.

Pensemos que ocurrio, si bien la maquina generaba las cargas el rayo no se producia y cuando al fin logramos que salte era de muchisima menor magnitd, este es el efecto del pararrayos, la mayor de las veces lo que hace es descomprimir la atmosfera de cargas captandolas y enviandolas a tierra, muchas veces el rayo ni siquiera se forma y si lo hace tendra mucha menos energía que si el pararrayos no estuviera, si los pararrayos fueran esfericos atajarían solo un rayo ya que la magnitud de la colosal corriente que  lleva las cargas a tierra destriuiría el conductor, el pararrayos por tanto mas que atajar rayos lo que hace es evitar que se formen



Bueno gente es todo por hoy espero les haya gustado el video si asi fue el like y compartir y si no estas suscrito te invito a hacerlo picando en el logo que indica la flecha

Vamos a la sección juegos, el objeto de la semana pasada era un comparador de curvas interiores y exteriores que se usa en tornería, algo asi como el comparador de roscas o peine de roscas. Acertaron primeros alberizo y Claudio Caceres   y el primer comentario fue de Feliciano Benitez  les mando un afectuoso saludo a los tres y muchas gracias por participar y estar siempre ahi. Si tienen objetos raros que puedan servir para esta sección pueden enviarlos por el facebook de Espacio de Cesar, recuerden que deben ser fotos o videos propios, no sacados de internet si quieren colaborar con la traduccion de los videos tambien sera muy apreciado.

Hoy tienen que adivinar para que sirve esta herramienta que ven en este video,  saludos y hasta la semana que viene Dios mediante
