Termostato electronico con pcb, para incubadora, estufa de cultivo, deshidratadora

Termostato Electronico muy economico



Lista de materiales



D1    Puente rectificador 1000v 1A (de los redondos)

D2,3,4,5   1N4148

IC1   7809

U1  TIC226

U2   LM358

U3   LM358

OK1  MOC3021  (opto)

LED1  3mm Ambar

LED2  3mm Verde

LED3  3mm Rojo

LED4  3mm Verde

Q1 BC337

Q2 BC558

C1     10 uF 25v

C2      0.1 uF

C3     10 uF

C4   1000 uF 16v

C5   1000 uF 50v

C6    10 n 600v

R1 100k

R2 33K

R3, 4,  10K

R5, 6  220K

R7, 14, 20   1K

R8  330

R9 Potenciometro 10K lineal

R10 820

R11 4K7

R12  56

R13  1M

R14  1K

R15, 16   5K6

R17  39

Transformador 220v- 12+12v 1A

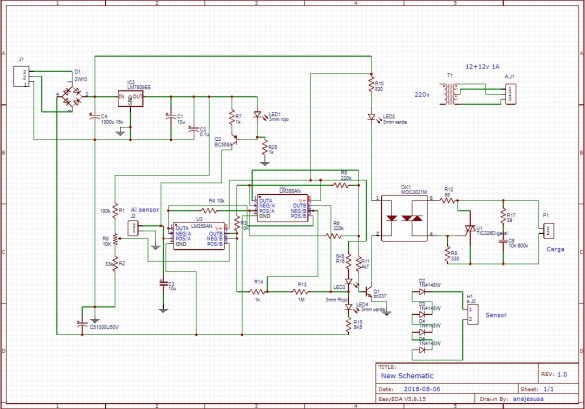

Esquematico

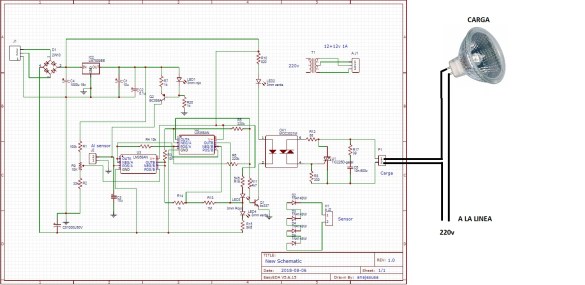

Como va conectada la carga que puede ser un secador de cabellos, un caloventor o una resistencia


Donde conectar el ventilador

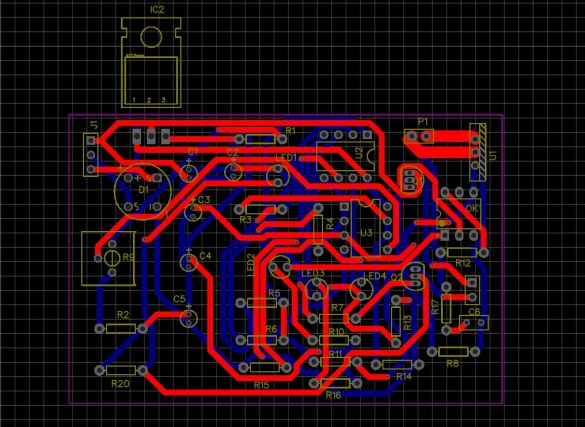

El pcb




Errata de serigrafia en pcb
