Rueda de bici para efectos especiales en video FX

Hola amigos y muy bienvenidos al espacio de César, los que hayan visto la serie de peliculas Matrix habran notado que esas producciones son el paraiso de los efectos especiales, en muchas escenas la cámara gira alrededor de Neo mientras el se mueve en cámara lenta, según he leido por ahi el efecto es extremadamente complejo y lleva hasta 5 capas de video, hoy voy a mostrarles como hacer un truco de este tipo usando materiales de andar por casa, ya les hice un adelanto en el video review de la cámara deportiva SJCAM5000x  que si no lo vieron pueden hacerlo ahora.


Yo se que mis fans deben estar esperando la bobinadora o la lijadora o el generador eólico, paciencia son proyectos que hay que trabajar bastante para realizarlos, en el mientras tanto vamos con este trabajo que e muy interesante y me dan tiempo para ir  avanzando con los otros proyectos.

Sigue leyendo

Anuncios

Efectos especiales fáciles y review Sjcam5000x elite

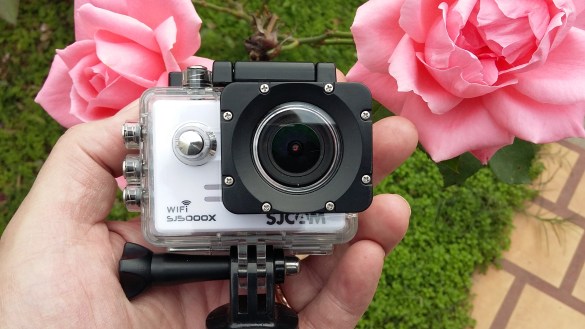

Hola amigos y muy bienvenidos a un nuevo programa del espacio de César, hoy vamos a ver una review y unos trucos para hacer con cámaras de acción, recientemente he recibido esta camarita, una SJCAM 5000 x elite, de la tienda china Gearbest, yo hacía tiempo que echaba en falta una de estas para mejorar el canal. Si les gusta el tema fotografía y videos no se vayan porque no será una review común con eso de desarmar el paquetito, mas bien  les mostrare algunas cosas interesantes que podemos hacer aprovechando la versatilidad de estas camaras y las funciones que a mi mas me gustaron.




Les diré que esta cámara es la competencia de la conocida GOPro, solo que vale menos de una tercera parte, además trae todos los accesorios incluidos, la carcasa sumergible de muy buena calidad y todo tipo de soportes, como pueden ver algunos para el casco, otro para el manillar de la bici, un par de muñequeras y otros soportes variados, en total son 20 piezas incluida la camara, algo que me hubiera gustado es un palo telescopico tipo selfie que no tiene y la boya para cuando estamos filmando en el agua y en un accidente se nos cae la camara, aunque ya les mostrare como hacerla casera en este mismo video. Esta cámara es tan pequeñita y tan liviana que permite hacer cosas que con cámaras comunes no podríamos, por ejemplo miren el efecto matrix………

Sigue leyendo

Estabilizador de camara casero con cabezal de VHS parte II

Hola y bienvenidos nuevamente, este video es un complemento del anterior, como varios me reclamaron con razón que no se veía bien el montaje de la cámara en el arreglo, aca va este video donde les muestro algunas mejoras y el tutorial para usar el steadycam casero
No se pierdan el video

Empezaremos viendo un par de modificaciones que hice al diseño durante esta semana, el sistema cardanico está exactamente igual que como lo presente en el otro video, pero le he agregado un sistema de correderas para montar la cámara y al contrapeso lo acorte un poco ya que resultaba un poco incómodo si queríamos filmar a baja altura, andaba golpeando en el suelo, ademas tengo todas cámaras livianas, ni siquiera tengo una reflex asi que no valía la pena tanto contrapeso.

Sigue leyendo

Estabilizador de cámara con partes de una VHS

Hola amigos y bienvenidos a mi canal, me extrañaron? bueno ya estamos de regreso de las vacaciones , les había prometido hacer un video con  los proyectos usando partes una videograbadora vhs pero se van a tener que comer la sanata de varios videos porque si lo hago en uno va a quedar eterno. Hoy vamos con el estabilizador de cámara, antes les dije un Gimbal en realidad los gimbal son motorizados y con sensores. Más se parece este proyecto a un steadycam que es también un estabilizador pero mecánico.

Sigue leyendo

Slider con motor

Hola amigos muy bienvenidos a mi canal, cumpliendo con la voluntad de la mayoría hoy voy a hacer con el tutorial del slider casero que vieron en el video de reciclado de un joystick , pueden picar la i si no lo vieron y mas adelante con mas tiempo presentaré el del anemómetro usando arduino.


Este carrito llamado slider para los que no saben es para hacer grabaciones de video, todo el que haga videos sabe lo dificil que es hacer buenas tomas a pulso, siempre sale movido y defectuoso, con este arreglo es posible hacer tomas muy interesantes y profesionales como esto que ven ahora.

La semana pasada  acertaron primero la trivia pela-master y LAUTARO ESPAÑA  les mando un afectuoso saludo y muchas gracias por participar Respuesta: Douglas Engelbart creador del mouse

Esta semana hay que descubrir el error en el circuito, suerte y como ya saben nombro a los dos primeros que acierten en el proximo virdeo.

Vamos con el proyecto, al slider pueden hacerlo sin el motor en principio y ya ganar mucho en estabilidad y calidad, pero no siempre nuestro pulso es bueno y el video puede salir con algun movimiento brusco, yo le he agregado un motor con su reduccion sacado de una lectora de cd o dvd para evitar esto, tambien les mostrare otro motor que compre por muy poca plata y se maneja a control remoto.

20161030_165440

Vamos con los materiales:

Esta lista tambien esta en la descripción del video

Dos caños preferiblemete metalicos de 1,5 cm de diametro y 70 cm de lago o a gusto, puede ser mas largo y con otro diametro un poco menor sin problemas.

Dos tacos de madera de 2 x 3 por 14 cm

Dos tableros de fibrafacil o madera de 1cm de 10×14 cm

Un tablero cuadrado de fibrafacil de 15×15 tambien de 1cm de espesor

Dos perfiles en L de aluminio de 3,5×3,5cm  de 2mm de espesor

3 tornillos de ¼  con 6 tuercas y 6 arandelas

6 rodamientos de  2,5 cm de diametro

Algunos tornillos de ⅛  largos con tuercas y arandelas.

Para el movimiento un motor con reductor sacado de una lectora de CD o DVD

Dos relay de 5 v

Dos transistores bc548

Dos resitencias de 1000 ohms,

Tambien una palanca analogica de joystick de las mas viejitas.


Lo primero sera hacer las perforaciones para encajar los caños deben estar separadas 9 cm

Los caños deben entrar ajustados y deben estar bien centradas en la madera, para eso trazar una linea a los 1.5 cm justo a la mitad y hacer las marcas, luego perforamos.

Los tacos de madera tambien llevan otra perforación donde pasará el hilo que tracciona desde el motor. Lo vamos a hacer a los 8 cm no quedará justo en el centro.

Ahora podemos clavar los 2 tableros a los tacos como se ve en la imagen.

Para armar el carrito al tablero lo cortamos como esta en la figura en forma de trapecio con un frente de 10 cm.

Luego marcamos las lineas separadas a 9 cm donde estaran los angulos de los perfiles de aluminio.

A los perfiles de aluminio le hacemos los agujeros con mecha de           donde van los rodamientos y ademas los agujeros en el angulo para fijarlo al tablero.

Fijarse bien que los agujeros donde van alojados los rodamientos estan a 1 cm del angulo del perfil.

El tablero tambien tiene en el centro un agujero donde va el soporte que llevará la cámara

Una vez armado verificamos que el carrito corra bien en los caños, veran que puede hacerlo muy suave, incluso puede usarse asi sin el sistema motorizado.

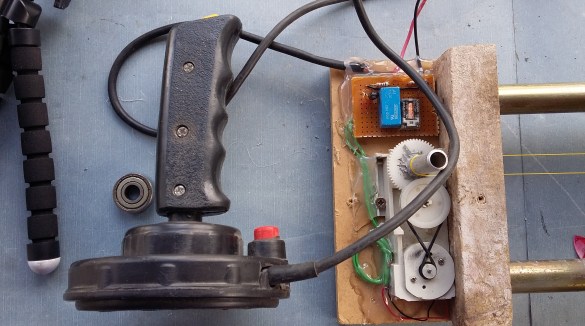

Como a mi me cuesta un poco mantener un movimiento suave como les dije antes le he puesto un motror que he sacado de una lectora de cd, estos motores estan solidarios a un sistema reductor, en su dia hice uno robot usando estos reductores, pueden verlo en la i, cortamos con el dremel donde esta marcado, y si bien el motor no tiene gran fuerza, con los engranajes es capaz de tirar el carrito, lo ideal sería que tuviera un engranaje mas para poder alimentarlo con mas tensión.

Al engranaje que mas lento gira le pegamos con poxipol o algun otro pegamento de dos componentes un caño como ven aca y luego lo atornillamos viendo que el caño que agregamos quede justo delante el agujero del taco.

Para que el motor invierta su giro hay varias soluciones, yo use dos relays de 5v , El circuito es este, cuando se da tensión a alguna de las resistencias se activa uno u otro relay y el motor gira en un sentido o el otro. La palanca es una analogica, no vale usar este tipo de palancas que tiene un sistema de preset, usar estas palancas o bien dos pulsadores independientes.

El sistema se alimenta con tres pilas de 1.5v o una celda 18650 recuperada de una batería de notebook

Por último para completar el mecanismo vamos a colocar un hilo o una tanza de pesca que va a traccionar el slider, se hacen dos vueltas de la misma sobre el caño que esta pegado al engranaje y en el otro extremo, por el centro de la perforación se cruza un clavo. Para unir ambos extermos de la tanza usamos un resorte. En el slider fijamos un alambre que se engancha en ese resorte, y nos queda el mecanismo funcionando.

Otra opción es usar un motor pap como este, son muy baratos solo 7 USA, y vienen con control remoto, se alimentan con 5v, puede ser de una fuente de PC y tienen muy buen torque.

Bueno fue todo, espero les sirva y puedan hacer lindos videos con este carrito, estaría bueno que le pongan el me gusta y que compartan. Si no estan suscritos al canal pueden hacerlo picando en el logo.

Les mando un afectuoso saludo y hasta la semana que viene Dios mediante

Fotografías de alta velocidad con cámaras comunes y arduino (Segunda parte)

En la primera entrega, estuve haciendo pruebas usando como sensor un micrófono, un determinado ruido hacía disparar el flash, en muchos casos el ruido es demasiado débil y hay que darle mucha sensibilidad al micrófono lo que hace que por cualquier motivo el flash se descargue, el mismo ruido de la cámara cuando dispara. Por ese motivo es necesario usar otro tipo de sensor, por ejemplo el que voy a describir que es una barrera infrarroja.

Como siempre usaremos materiales reciclados para fabricarla. Vamos a utilizar partes de un viejo ratón de PC.

Para este montaje usaremos un diodo infrarrojo y un fotodiodo, hay dos por cada Mouse

plaquetamouse [800x600]

Estan marcados en recuadros rojos las dos barreras, el componente negro es el receptor y el transparente es el emisor

IMG_0289 [800x600]

El de la izquierda es el receptor, el positivo es el del medio y para cada costado hay un fotodiodo ambos estan con el cátodo común, se conecta cualquiera de ellos, el led de la derecha tiene una pata mas alta, va a negativo y la corta a positivo

Estos sensores son como los que tiene el control remoto del TV, la luz no se ve, se enfrentan en un montaje el emisor y el receptor y se alimentan adecuadamente, esto hace que en receptor haya una señal proveniente del transmisor, si algo interrumpe esa señal de iR la señal en el receptor cae, ese efecto se usa para este sensor

clip_image002

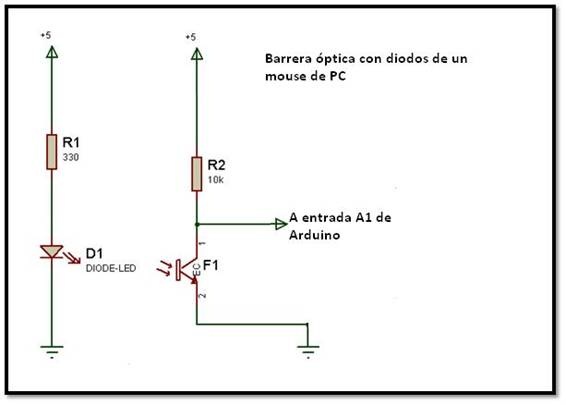

Este es el circuito de la barrera iR

clip_image004

Para activar el flash usaremos el mismo circuito que usamos antes con el micrófono

Además de estos sencillos circuitos vamos a agregar un botón, un interruptor que cuando lo pulsemos haga que la barrera empiece a trabajar, porque esto? Este tipo de sensor se usa para fotografiar gotas de agua, cuando la gota pasa por la barrera activa el circuito del flash, como a veces para tomar la fotografía que queremos se hace necesario una determinada cadencia en las gotitas, no podemos estar abriendo y cerrando la válvula, una vez que ajustamos el goteo es mas fácil dejarlo ahí y controlar la barrera, bien este botón cuando es pulsado la activa.

clip_image006

Como se conecta el botón que activa la barrera

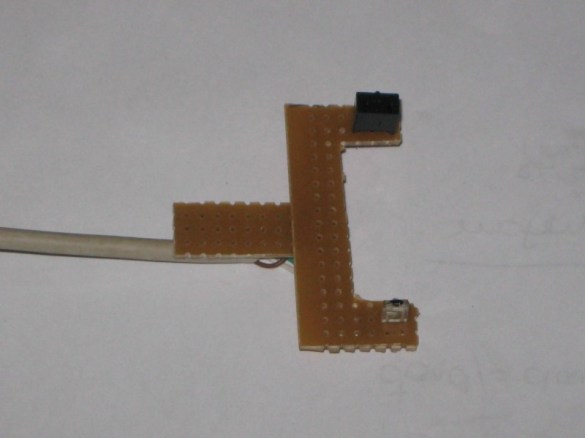

barrera [800x600]

En un soporte estan montados enfrentados el led y el fotodiodo

IMG_0295 [800x600]

La plaqueta con todos los componentes instalados sobre la placa arduino. al costado inferior izquierdo se ve un interruptor recuperado de una lectora de CD que oficia de botón de largada

El código para arduino

// Barrera óptica con botón de largada
//
const int analogInPin = A0;  // Analog input pin conectado al fotodiodo
const int analogOutPin = 13; // Analog output pin that the LED is attached to
int time = 257;          // Tiempo que tarda antes de activar el flash
int sensorValue = 0;        // vale read from the pot
int outputValue = 0;        // value output to the PWM (analog out)
const int buttonPin = 3;     // Pin donde va el botón
// variables will change:
int buttonState = 0;         //  lee el estado del botón
void setup() {
  // initialize the pushbutton pin as an input:
  pinMode(buttonPin, INPUT);
  buttonState = digitalRead(buttonPin);
}
  void loop(){
  //Lee el estado del botón:
  buttonState = digitalRead(buttonPin);
    // Si el boton esta conectado
  if (buttonState == HIGH) {
  sensorValue = analogRead(analogInPin);
  if (sensorValue > 1000) // lee el valor del sensor analógico
  {
delay(time);
  digitalWrite(13, HIGH);
delay (100); // tiempo que deja el interruptor del flash activado
digitalWrite(13,LOW);
}
  else
  {
  digitalWrite (13, LOW);
  buttonState == LOW;
    }
  }
}

Por último para que no crean que es sacar fotos asi como asi a las gotas, unas imágenes del “estudio”, como se disponen los elementos para tomar las fotos:

IMG_0301 [800x600]

Esta es la vista general, en la parte superior puede verse una vía de las usadas para suero que proporciona el goteo, tiene una especie de canilla autofabricada para regular la cadencia y velocidad, inmediatamente abajo la barrera iR, el mismo soporte que la sostiene se usa para la cámara que a su vez tiene un brazo universal que permite posicionar la misma en forma adecuada. Al costado el flash con un brazo flexible y la bandeja, hice varias pruebas y las mejores me han salido con fondo negro.

IMG_0303 [800x600]

El detalle de la barrera óptica

IMG_0302 [800x600]

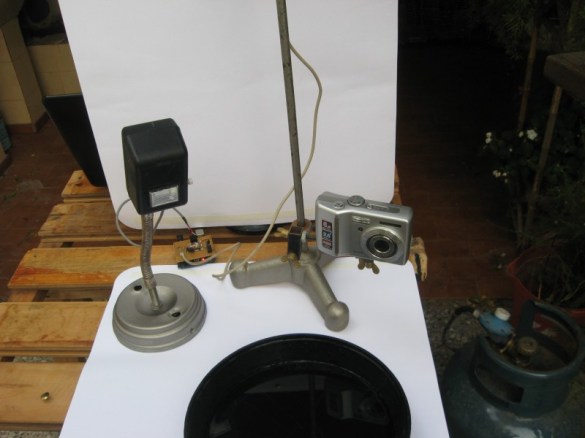

Cerca la base del flexible del flash se ve la placa arduino y el circuito añadido, la notebook detrás de la pantalla

IMG_0305 [800x600]

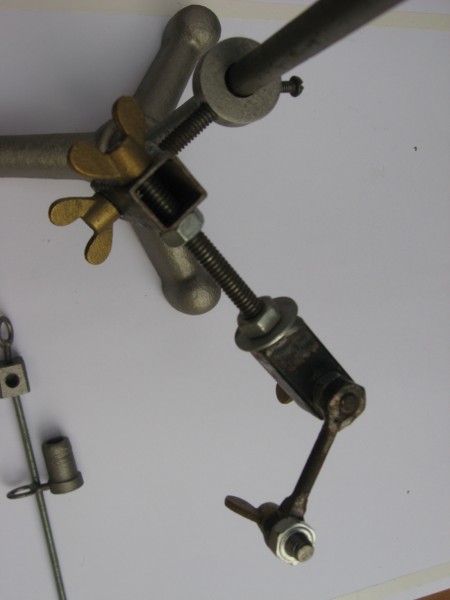

Como se que van a preguntar, es un detalle del brazo de movimiento universal para la cámara, ver aquí

Unas fotos con los resultados

gota en equilibrio [800x600]

Gota en equilibrio

gotachocando

Esta es una gota chocando con otra que emerge del líquido

gota emeriendo [800x600]
