Como hacer un Microscopio de luz polarizada casero. Imagenes increíbles


Hola gente y muy bienvenidos a mi canal, hoy vamos a ver como hacer el microscopio casero con el móvil, que es algo que seguramente habrán visto ya en otros canales, pero voy a mostrarles algo que si estoy seguro que no han visto y son estas maravillosas imágenes de cristales vistas con luz polarizadas,


parece mentira que con este rudimentario aparato podamos observar imágenes como esta que parecen verdaderas obras de arte, asi es que no se vayan que enseguida  empezamos

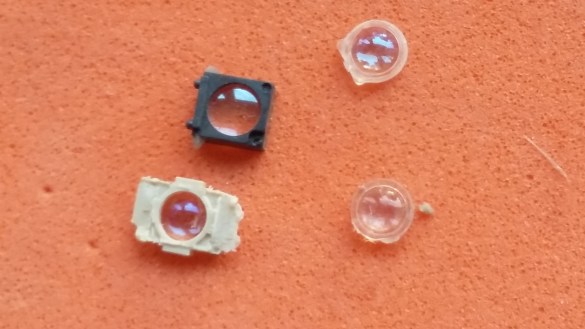

Empecemos fabricando el microscopio con el móvil, vamos a necesitar una lente extra, que podemos sacar de una lectora de cd o dvd, esto se los he mostrado en el vídeo de reciclado de lectoras, en la i les dejo un recomendado,


ahora lo vemos nuevamente pero rapidito, desarmamos la lectora o grabadora y ubicamos la lente puede ser esta, pèro si es una grabadora debajo de esta hay otra que es de mucho mejor calidad y es la que concentra el láser, así que si conseguimos una de estas mejor,

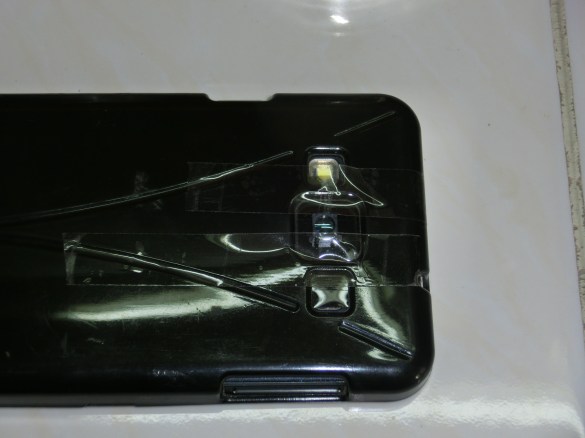

también podemos sacar lentes de cámaras fotográficas como vimos en el vídeo de la semana pasada y en los punteros láser chinos, cualquiera de estas servirá, una vez que tenemos la lente la vamos a adaptarla para que quede frente a la cámara del móvil, yo la he pegado directamente con una cinta transparente, pero es mejor  montarla de modo que la goma de la cinta no toque la parte óptica  se puede cortar la parte de la lente asi no saldrán opacas las imágenes.

Antes de colocar la lente vamos a conseguir unos polariza dores de un display de cristal liquido, necesitamos dos trozos, también ya les he mostrado en un par de vídeos de donde podemos recuperar estos filtros, igual les dejo el link en la i, a uno lo vamos a poner por debajo del protector del móvil cubriendo la lente de la cámara, luego volvemos a colocar el protector y ahora si vamos a poner la lente lo mas centrada posible frente al objetivo de la cámara del móvil. Bien ahora vamos por el sistema de iluminación, lo fabricamos con una linterna china de leds de las mas económicas, yo la he cortado porque la uso en el microscopio óptico, pero pueden usarla tal como viene adaptandole algún tipo de soporte, ahora recortamos un papel blanco justo del tamaño de la óptica de la linterna y lo colocamos sobre la misma, esto servirá como difusor de la luz, pueden usar los difusores que traen los displays también. También conseguiremos una tapa que entre justo en la linterna y haremos un agujero como se muestra ahora y ahí le vamos a fijar el otro filtro polarizado.

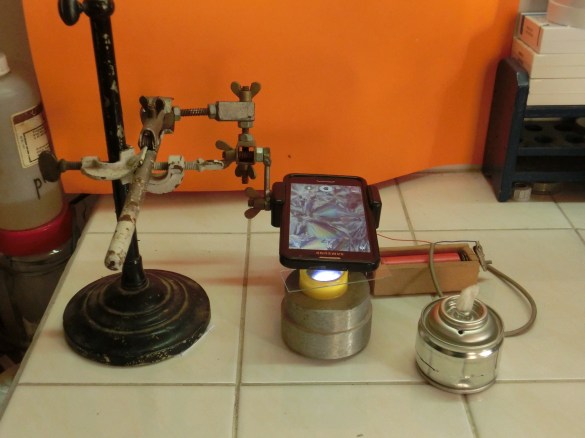

Es conveniente hacer algún soporte para fijar el móvil, estoy usando este brazo universal autoconstruido que permite poner al celular en cualquier posición, si les interesa en un vídeo les puedo poner un tutorial para construirlo, es muy simple y muy practico.


Bueno ya tenemos nuestro microscopio, para que tengan una idea del aumento que tiene he puesto una regla plástica transparente y la marca de 1 mm se ve con un tamaño de 40 mm asi que aumenta unas 40 veces,  no es ooooooo el aumento pero srvira muy bien para nuestros preparados, tengo que aclarar que ese aumento se consigue con el zoom del móvil al máximo.


Cuando tengan armado todo en conjunto y en marcha la cámara pueden ir girando el filtro que esta en la tapa hasta conseguir que en la pantalla se vea lo mas oscuro posible, en mi caso se ve azul porque la lente que estoy usando tiene un tinte de ese color.

Vamos a ver los preparados.

Sulfato de cobre

El sulfato de cobre es algo fácil de conseguir, se ponen algunos granitos de sulfato en un portaobjetos y sobre ellos una gota de agua, se mezcla hasta que se disuelva y luego calentamos el porta con un mechero hasta que cristalice. Y a ver el show


Citrato de sodio

Es un anticoagulante muy común en el laboratorio de análisis, pueden pedirle un poco a un bioquímico se mezcla se calienta como con la otra muestra y vemos….


Aspirina, acido acetil salicilico

La técnica es la misma se disuelve un poco de una aspirina en agua calentamos y miramos.


muchos medicamentos pueden observarse con este método y se ven imágenes increíbles.

Azúcar20170202_083620.jpgPueden experimentar viendo muestras vegetales , estambres de flores se ven especialmente hermosos seguramente a ustedes se les ocurrirá ver algo que sea sorprendente después me dejan en los comentarios sus experiencias y si descubrieron algo interesante.





Para terminar vamos al juego

Los ganadores fueron Alejandro Colorado y uroboros  un muy afectuoso saludo y gracias por participar, uroboros ya va el  tercer acierto al hilo, esta afilado el muchacho….

La consigna de hoy la ha enviado un seguidor, Pablo Martinez Marsilli, tienen que decir como se llama el aparato y para que sirve


Amigos, un saludo muy cordial y nos vemos la semana que viene Dios mediante.
