Fuente de muy alta tensión regulable para el lifter 45 Kv


Como les había prometido hoy vamos a ver como construir la fuente para el lifter, he tratado de hacerla lo mas simpe posible, esta fuente necesita tener un muy alto voltaje, mas de 40Kv y además un control para ir aumentando y que el levitador no arranque bruscamente.

Lo mas fácil que me salió fue este diseño, de cuatro etapas

fuentelifter

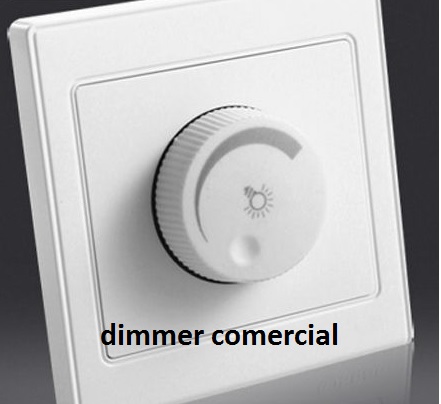

La primera etapa es un dimmer, de los que se usa para atenuar luces, se puede comprar hecho,

dimer

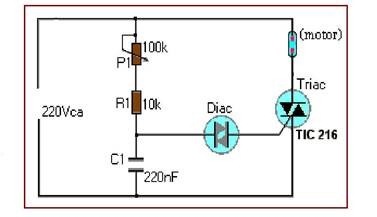

o se puede hacer con un triac y el siguiente circuito

dimmer

Por disponibilidad use un triac BT137.

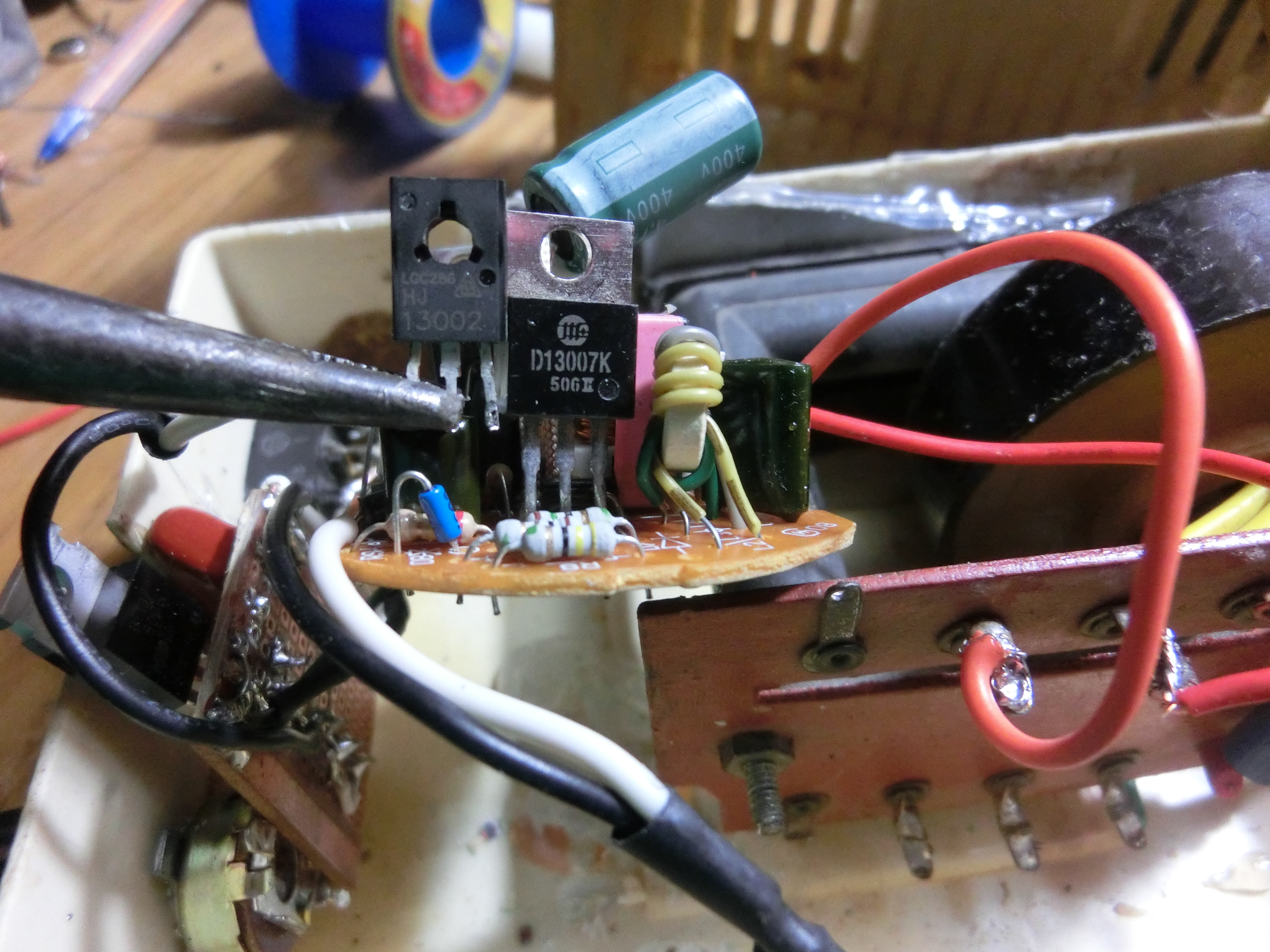

La segunda etapa es la electrónica de una lámpara ahorradora, estas electrónicas vienen con un par de transistores HJ 13002 como resultan bastante pequeños tendremos que cambiarlos por otros mas robustos, elegí los D 13007, que son los que traen las fuentes de PC, desoldamos entonces los dos HJ 13002 y soldamos en su lugar los D 13007 en la misma posición y nos quedaré lista la segunda etapa. Créanme que he probado directamente con los transistores que trae, pero duran unos minutos y se terminan fritando, un arreglo posible es dejar los transistores y colocar un par de disipadores de aluminio, pero lo mas sano es cambiar como les he comentado

CIMG3382

Se ingresará la tensión de línea proveniente de la salida del dimmer en los dos cables que van al culote de foco y para la salida soldaremos dos cables a los pines que van al tubo de la ahorradora, hay 4 de esos pines, dos de ellos están unidos entre si por un capacitor, esos dos no se usan, soldaremos los cables en los otros dos.

La tercera etapa de esta fuente es un flyback del tipo de los que se usaba en TV blanco y negro ya que necesitaremos tensión de alterna para poder aplicar a la última etapa, tenemos que identificar cuales son los terminales del primario del flyback, estos tipos de transformador tienen varias salidas, medimos con el tester la resistencia en ohmios entre cada terminal y las anotamos.

Tenemos que esperar resistencias de entre 3 y 10 ohms,  empezamos por alimentar con la salida de la ahorradora las terminales que tengan la mayor resistencia entre si y probamos el largo de la chispa con el dimmer al máximo, si vemos que es menos de 1 cm cambiamos al valor que sigue y así hasta obtener un largo de chispa de 1 cm, hecho esto pasamos a la última etapa que es un multiplicador de Cockcroft Walton

multiplicador

Para esta etapa necesitaremos diodos de alta tensión de 20Kv 10 mA, no valen los diodos de microondas, tienen que ser de alta frecuencia, dejo un link donde conseguirlos en ebay,

http://www.ebay.com/itm/10-x-10mA-20kV-100ns-High-Voltage-Diode-HV-Rectifier-HF-Tesla-Coil-Ham-Radio-/151712335408?pt=LH_DefaultDomain_0&hash=item2352c28630

Necesitaremos 4 de estos diodos y además 4 capacitores de 5nF 12Kv en mi caso por disponibilidad use 8 capacitores de 10 nF  x 6Kv en serie

http://www.ebay.com/itm/20pcs-High-Voltage-Ceramic-Disc-Capacitors-103-10nF-6KV-6000V-/151147692268?pt=LH_DefaultDomain_0&hash=item23311ac0ec

Este multiplicador lo haremos de 4 etapas

CIMG3374

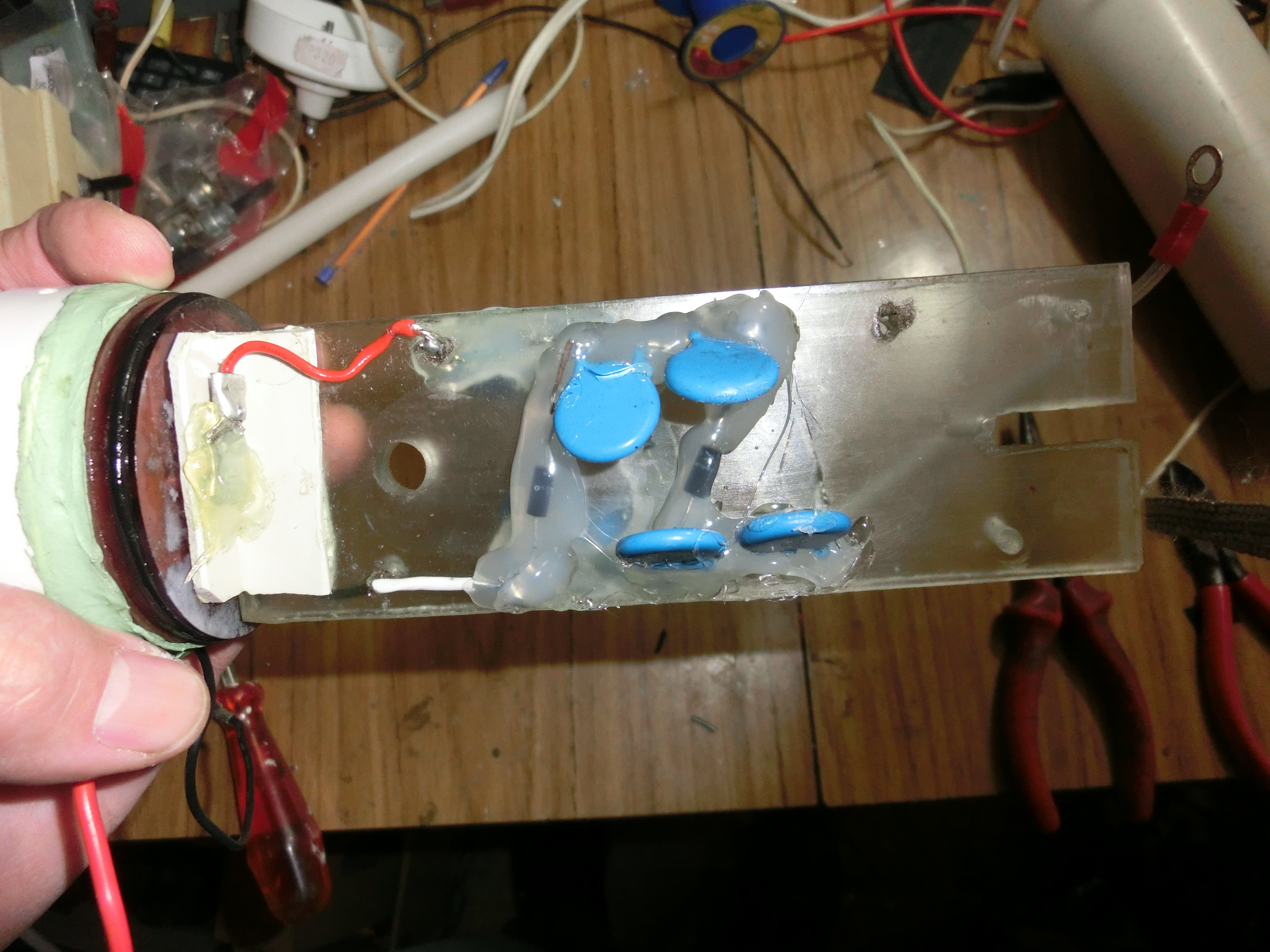

En esta imagen pueden ver el cockroft walton  ya armado sobre una plancha de acrílico, una vez armado el multiplicador conviene cubrir todo con plástico de la pistola

CIMG3375

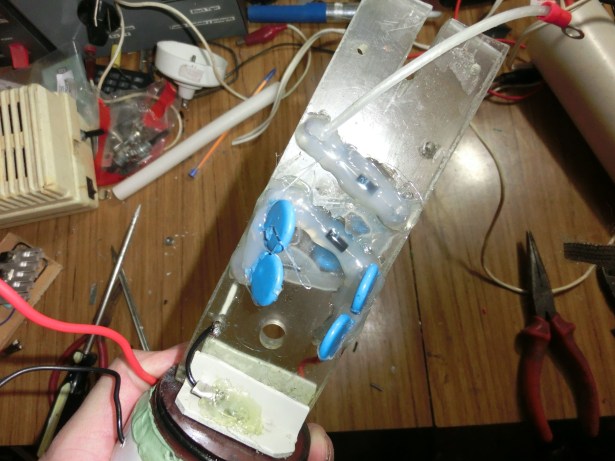

termofusible para evitar arcos que pueden dañar los diodos, recomiendo comprar varios diodos mas porque se queman bastante fácil, además recomiendo no hacer pruebas haciendo arcos entre masa y el positivo porque se funden los diodos. La fuente va en una caja plástica, le he agregado un interruptor y un led que indica cuando esta encendida.

CIMG3385

Vemos una prueba y además voy a complacer el pedido de mi amigo Daniel Paez del canal DP asistencia técnica que quería visualizar el efecto de soplido del lifter, pueden visitar su canal, esta imperdible https://www.youtube.com/user/DPAsistenciaTecnica

dp danielpaez

Al efecto lo vamos a ver usando un shumerio

Acá el video

Muy bien mis amigos eso fue todo, si les gusto o les sirvió marquen like y suscríbanse al blog, saludos y hasta la próxima
