Como se usa el tablero de pruebas para el taller (Lámpara en serie)

Para hacer mas gráfico el modo en que se usa esta herramienta tan útil he puesto un video que dejo a continuación

Anuncios

Un tablero de pruebas para el taller

Video de como hacerlo



Recomendación, estos trabajos pueden resultar peligrosos si los ponen en práctica personas sin un mínimo de conocimientos en electricidad, se trabaja con la tensión de la red y se pueden recibir descargas peligrosas sobre todo en los países donde se trabaja con 220v.

Los tableros de electricidad en el taller son una herramienta casi indispensable, muchas veces queremos probar algún artefacto eléctrico que nos han regalado o hemos traído de la chatarra o queremos reparar y nos entra la duda si conectarlo a la línea o no y mas de una vez hemos hecho volar los fusibles, este sencillo tablero nos proporciona la herramienta justa para realizar esas verificaciones.

Este tiene dos circuitos serie, uno de 100W y otro de 500W

Como saben los circuitos serie son aquellos en los que los elementos están uno a continuación del otro como los vagones de un tren

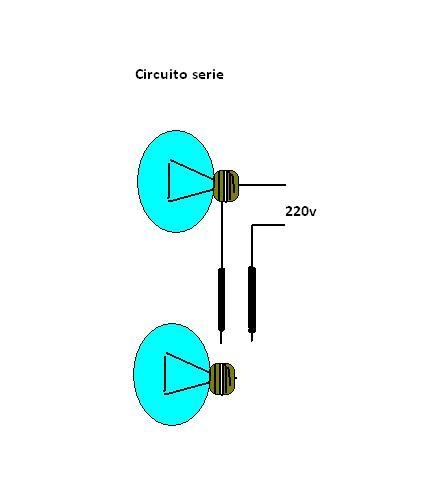

Como es un circuito serie:

clip_image001

En la imagen se ve un foco que esta conectado a la línea de alimentación y tiene dos puntas de prueba, si las unimos, el foco se enciende, si a esa puntas las ponemos en los terminales de otro foco de la misma potencia veremos que ambos focos encienden a media intensidad, si el foco a probar en de menor potencia que el del tablero este se encenderá casi hasta su máximo brillo y el otro apenas, por el contrario si el dispositivo a probar tiene mucho mas consumo que el foco del tablero este último se encenderá a pleno, por eso la necesidad de tener dos circuitos de distinta potencia en el tablero.

Si vamos a probar un velador por ejemplo, usaremos el de 100W y si queremos probar una plancha que tiene mucho mas consumo necesitaremos el de 500W.

Con este dispositivo tan simple podemos probar cualquier artefacto eléctrico, motores, transformadores, revisar electrodomésticos etc sin peligro de hacer saltar fusibles o el disyuntor diferencial, además se pueden ver perdidas, si alguno de los cables del dispositivo llegara a tocar con el gabinete, otra ventaja que posee es la de actuar como resistencia limitadora de corriente y evitar quemar componentes que por malas conexiones o fallas directamente entrarían en corto haciendo desastres.

Reitero que siempre hay que tener la precaución de no tocar las puntas de pruebas porque igual podemos recibir descarga.

Instrumento del Tablero

Aunque no es estrictamente necesario tener un instrumento, he colocado un voltímetro que esta indicando la tensión de la línea, que también sirve como piloto para saber si hay energía en el tablero. He usado el instrumento de un multímetro muuuuuyyyyy chino que era de la peor calidad que he visto, sin embargo tenía un instrumento grande y vistoso, si no quieren poner el instrumento pueden poner unas clavijas para conectar el tester ahí.

IMG_4625 [800x600]

Podemos ver que ya sufrió la cirugía, la amoladora axial es una herramienta espectacular!!!

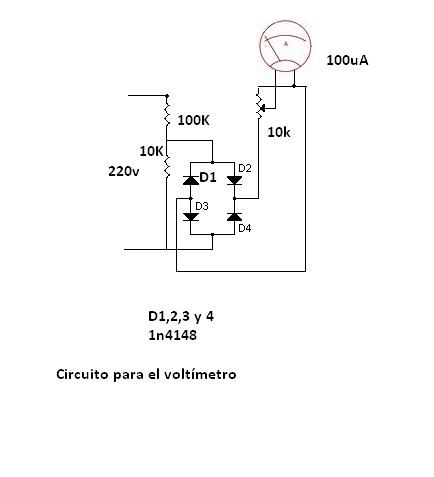

El instrumento que usé es de corriente continua DC y según reza en el panel es de 100uA, como la línea tiene corriente alternada requiere de un circuito adicional

clip_image002

IMG_4627 [800x600]

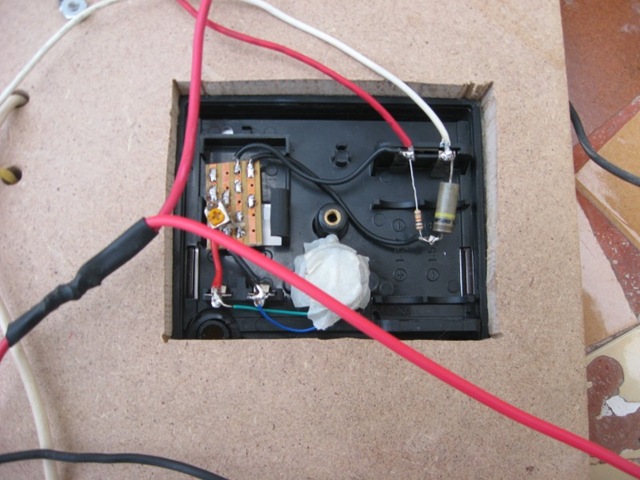

El instrumento ya conectado en el tablero, al costado izquierdo se ve la plaqueta que tiene los diodos 1n4148 y el preset de 10K para ajustar, a la derecha el divisor de tensión con las dos resistencias la de 100k y la de 10K, he puesto cinta tapando el mecanismo de la aguja, normalmente traen una tapa plástica, este no la tenía, además es conveniente tapar con cartón una vez se haya verificado y ajustado todo el conjunto.

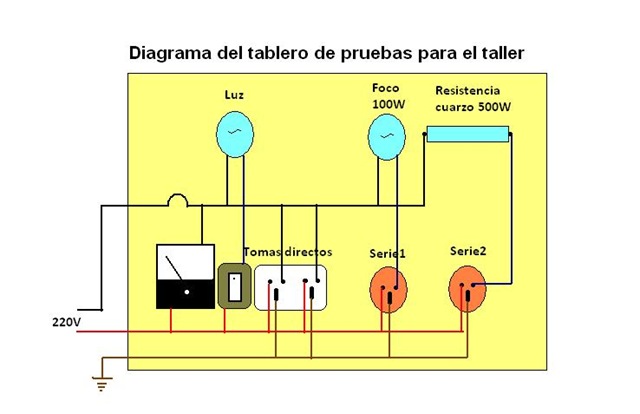

El diagrama del tablero

tablero electricidad para taller

Para que resulte mas fácil el conexionado he puesto en el diagrama distintos colores de cables, el negro y el rojo para las conexiones que van a cada uno de los terminales de la línea de 220, el marrón para la toma a tierra y los azules los que vienen de los sistemas en serie y del foco de iluminación.

IMG_4624 [800x600]

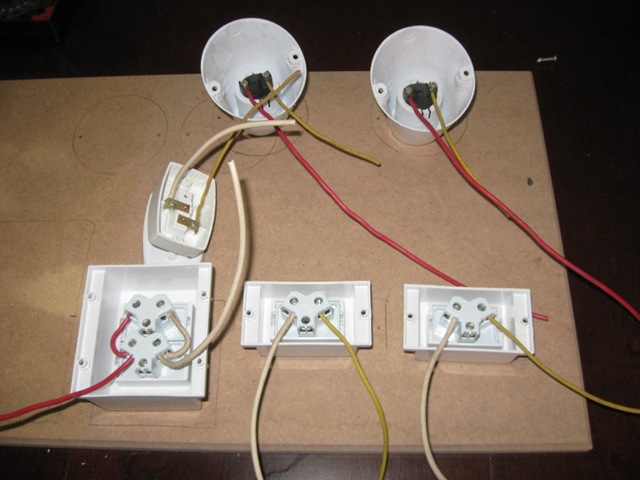

Acá preparando los distintos componentes con sus chicotes de distinto color

IMG_4628 [800x600]

En esta puede verse que he unido todos los del mismo color que van a los 220, el rojo y el blanco en este caso y los amarillos van a los focos y resistencias

IMG_4629 [800x600]

El modelo terminado y ya conectado a la alimentación, el instrumento esta marcando los 220v

Por sobre el voltímetro pueden verse un rollito de cable y otro cable simple en U , se preguntarán para que es, como muchas veces es  muy importante saber el consumo de lo que estamos probando y no disponía de un amperímetro, me conseguí una pinza amperométrica, muy china también, que puede conseguirse por unos U$A 10 y nos va a servir muy bien para ver los amperes y calcular la potencia en watts de lo que estemos probando.

IMG_4631 [800x600]

Como estas pinzas miden corrientes bastante altas, tienen dos escalas, una de 200 amperes y otra de 1000 A como para ver el consumo de una casa completa, el querer medir por ejemplo un dispositivo que consuma 1 A prácticamente se hace imposible porque esta en el rango de error de la misma, así que he hecho un pequeño truco, la pinza debe usarse pasando solo uno de los cables por dentro de ella y actúa como un transformador, si aumentamos las vueltas que pasan por dentro de la pinza aumentaremos también proporcionalmente la lectura, así es que haciendo un rollo de 10 vueltas en lugar de tener por ejemplo una lectura de 5 tendremos una de 50 solo debemos acordarnos de dividir por 10 la lectura.

IMG_4630 [800x600]

Por ejemplo en este caso la lectura es 10,6 A, eso indica que la corriente real es 10,6/10= 1,06A

Para calcular la potencia (W) en watts del equipo que estamos midiendo

W= I*V donde I es la corriente y V los voltios de la línea que medimos con el otro instrumento

W= 1,06 * 220= 233watts
