Hola y bienvenidos a mi canal, hoy vamos a hacer el termometro usando la sonda casera del video de la semana pasada pero esta vez con lectura directa y sin errores de calculos, la verdad que me sorprendio lo bien que funciona, tanto a baja como a alta temperatura, hice alguna medida a varios grados bajo cero y superiores a los 1000 grados y se comporta excelente. Ademas quiero comentarles algo a cerca del canal que lo dire despues del desarrollo del proyecto

Antes de ir de lleno al video quiero comentarles que hubo un error en el video de la semana pasada con respecto a los calculos, si bien el factor para multiplicar esta correcto, existe un error de cero, ya que si multiplicamos por ejemplo 4mV con 21.28 nos da 85.1 y 4 había sido el numero que medimos de agua hirviendo, no da exacto, eso es porque la sonda tiene su cero a temperatura ambiente que en el momento de calibrar era unos 14.9, entonces al valor obtenido siempre habra que sumar ese valor fijo de unos 15°, entonces ahora si 21.28*4 +15= 100°C, gracias Armando Vicente y a otros que me avisaron del error y disculpas por el gazapo.

Bueno vamos con el termometro con arduino, para hacerlo necesitaremos los siguientes materiales

1 Protoboard

Una placa Arduino (Cualquiera)

Un Display 16X2

Un potenciometro de 10K opcional yo no lo usé

Un LM358

2 resitencias de 15K (marron verde naranja)

1 resistencia de 1M  (Marron negro verde)

Una sonda autoconstruida en el video anterior esta bien detallado como se hace, les dejo en la i el enlace.



Bien lo primero que haremos es colocar en un extremo del protoboard la placa arduino, sujeta con una bandita de  goma y en el otro extremo el display de 16×2 y hacemos el cableado como indica este esquema

Si quieren pueden poner la patita 3 del LCD a negativo y no ponen el potenciometro, lo hice asi en mi modelo, el pote sirve para atenuar el brillo del display.

Usaremos una sección un  doble operacional muy  conocido LM358 para amplificar la pequeña tension que nos proporciona la sonda, recuerden que a unos 1200° nos entregaba solo unos 58 a 60 mV, con este amplificador tendremos una tension a esa temperatura de unos 3,5 v de esta forma no habra saltos de 20 en 20 grados que si tendríamos si ponemos solo la sonda en la entrada A0, con el profe Garcia, que seguro conocen su canal, estuvimos haciendo algunas pruebas para ponerla en forma directa pero no me convencio, gracias Eric por esa amabilidad y cordialidad que te caracteriza.

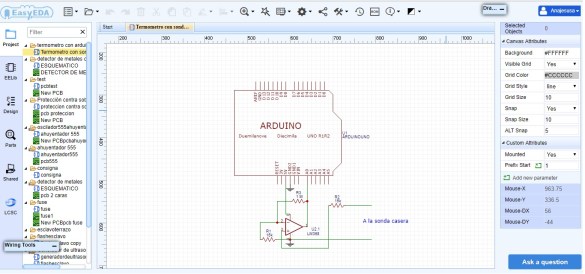

El diagrama del amplificador es el que se ve ahora, lo armamos y ahora vamos a cargar primero el codigo para calibración, en la descripcion pueden ir a un archivo que tiene todos los codigos y los conexionados, abrimos el que dice calibración.ino y lo subimos a arduino, este codigo se lee el valor que ve arduino en la entrada A0,  preparamos agua con hielo en una copa y otra jarrita agua hirviendo, primero tomamos la lectura en agua en deshielo y la anotamos, conviene que hagamos varias lecturas y tomemos la mas baja que consigamos.

Ahora hacemos lo mismo con el agua a ebullición y anotamos nuestros valores.

Ya con nuestros registros abrimos el otro codigo que se llama termometroparahorno.ino y modificamos la linea esta:

t1 = map(analogRead(0),7,76,0,100);

Cambiaremos el 7 que figura por la lectura que obtuvimos con la sonda en el hielo y el 76 por la lectura de la sonda en el agua a ebullición, grabamos y cargamos nuestro codigo

Voila!!!! termómetro listo

Pruebas, otra vez al hielo y al agua hirviendo, si todo esta bien tiene que darnos exacto 0 y 100 grados, despues ponemos al rojo la sonda y debe sobrepasar los 1000°

Con este diagrama es posible usar termocuplas mas duras, que generen menos tensión, cualquiera que este construida con alambre de hierro y de alguna resistencia de secador de pelo.
