PCB para aficionados a bajo costo JLCPCB


Hola y bienvenidos a mi canal, este es un video distinto a lo que vienen viendo se trata de la recomendacion de una empresa que se dedica a la realización de PCB tanto a nivel industrial como para el aficionado, que es lo nos interesa a nosotros.


La mayor parte de nuestros proyectos los hacemos con placas prototipos porque siempre hacer una pcb nos implica un trabajo extra y gasto considerable, el pertinax el papel de transferencia el liquido para fundir el cobre y un sistema de transferencia que puede ser mas o menos complejo, sea por planchado o impresion de fotolito y mas de una vez se levanta una pista y el trabajo queda desprolijo o malo., Ahora con JLCPCB podemos acceder a nuestras placas por muy bajo costo, por ejemplo 5 placas de menos de 100×100 mm salen dos dolares con minimo costo de envío como veran a un precio mas que acomodado y conveniente para hacer nuestros trabajitos con terminación profesional.

Igual los técnicos que han desarrollado alguna electronica y quieren comercializarla como veran es muy facil hacer el pedido Y BAJO COSTO

Para realizar el pedido a la empresa seran necesarios los archivos Gerber, estos archivos contienen todos los datos que necesita el fabricante, todos los programas de diseño de pcb  generan esta clase de archivos, les muestro como hacerlo en Easyeda que es el que yo uso. Voy a pedir algunas placas mas del detector de metales que pueden ver en el video que esta en la i. Accedemos al diseño del PCB y picamos donde esta la G, donde ahora esta marcado en la pantalla.

Una vez hemos descargado esos archivos a nuestra pc hacemos el pedido de la siguiente forma:

Entramos a la pagina https://jlcpcb.com/1.jpg

Picamos en Quote Now y ponemos las dimensiones de nuestro PCB, en este caso son 81.8 x 54.6 mm podemos elegir el color,  me gusta el verde por defecto.

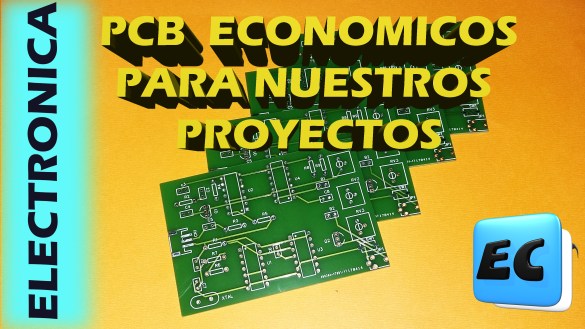

Lo demas dejamos como esta, picamos en Save to cart,  y nos pedira  que nos registremos, si ustedes ya estan registrados en easyeda pueden ingresar con la misma cuenta que automaticamente les aparecer en la pantalla, ahora viene el requerimiento de los archivos gerber de los que les hable antes y descargamos en nuestra PC, lo subimos soltandolos sobre el recuadro, se cargaran y podemos visualizarlo picando aca…. , bien volvemos y Vamos a grabar… y ahora al check out, alli elegimos la forma de envío, por defecto esta la expreso, que para argentina sale bastante caro, asi que elijo la común que son solo 8 dolares el total 10 dolares para las 5 placas un precio muy razonable, aca ya he recibido los prototipos que son de excelente calidad, como pueden ver….


Creo que es una alternativa muy interesante para los aficionados y quienes trabajamos a escalas pequeñas, es muy economica y nos quedan trabajos profesionales.

Les reitero la direccion de la pagina y les muestro algunas imagenes de la fabrica


Gracias por ver el video y a tenerlo en cuenta a la hora de hacer las placas de circuito impreso.
