Encontrá tesoros enterrados con este detector casero!!!


Hola amigos y muy bienvenidos a mi canal, seguramente varios  habran visto un video bastante popular de este canal, sobre como construir un detector de metales ya tiene un tiempo y ha tenido unas cuantas visitas,


hace unos días recibí de Virgilio del canal Detección Metalica que seguro deben conocer, porque tiene un canal atrapante,

Sin título

 una propuesta probar ese detector, asi que decidí valiéndome de la herramienta EasyEda hacer un diseño  para que  ustedes puedan hacerlo y pedir directamente la placa PCB sin tener que hacerla ustedes mismos, que siempre es un trastorno, en easyeda son muy económicas solo 2 dolares mas el envío y tendrán la seguridad que lo van a armar y les va a funcionar, igual luego que Virgilio haga su video con el detector, voy a sortear unas placas pcb.


Como ya les dije en el primer video el circuito original esta copiado de la pagina GEOTECH abajo en la descripción podran encontrar el link al artículo del autor, es un circuito bastante simple pero a su vez bastante sensible, especial para el que esta iniciandose en este hobby y no quiere hacer un gasto grande comprando un detector comercial.

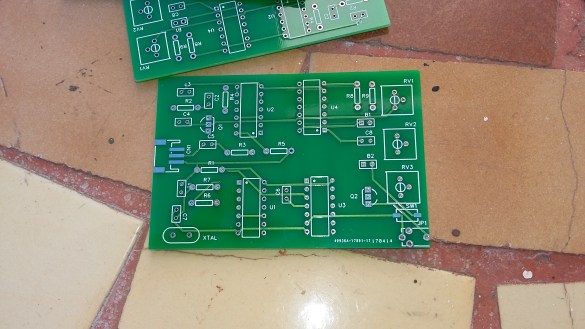

Hace un par de días recibí las placas PCB del diseño que hice en easyeda en la descripción podrán ver el proyecto y como quedó el pcb, estas son las placas que recibí por correo, como ven tienen excelente terminacion y consiguiendo unos pocos materiales podrán tener un detector muy sensible para encontrar sus primeros tesoros .


Aprovechando que hago este nuevo video, quiero además hacer unas pruebas que varios me han sugerido cambiando el tamaño de la bobina captadora y hacer algunas recomendaciones sobre los materiales, especialmente sobre los capacitores.


La lista de componentes es la que esta ahora en pantalla, los integrados son muy comunes y baratos, el cristal de cuarzo pueden recuperarlo de algun tv viejo o de una videograbadora VHS, en la i hay un video de reciclado de videograbadoras y podran localizar ese


componente, tambien pueden comprarlo en tiendas de accesorios electronicos la semana pasada compre este a menos de un dolar, el resto son resistencias, condensadores unos potenciometros y un par de transistores BC548. Hay solo una recomendación sobre tres capacitores C2, C3 y C5, son estos que estan marcados con el circulo rojo, en el diseño,


el autor recomienda condensadores styroseal, para ser sincero no se bien cual es ese tipo de capacitores, pero si se que son capacitores muy estables a los cambios de temperatura, pueden reemplazarlos por capacitores de este tipo, de poliestireno,  son estos,  C2  de 1n y  c3 de 5n6 yo no tenía ese valor y puse dos en paralelo para que sumados me de la capacidad requerida, el otro capacitor crítico es C5 que el circuito pide uno de 47pf, este debe ser tipo NP0 yo no tenía de ese valor y puse uno de 22 pf va bien, fijense que esta la leyenda NP0, esos capacitores, los tres ,no deben variar su valor con la temperatura, si ustedes ponen otro tipo de capacitores, como los ceramicos comunes, van a notar que el sonido que se produce en el auricular va variando con el tiempo, no escucharán un tono estable y sera un inconveniente porque tendran que ir ajustando con el potenciómetro micro permanentemente, eso se debe a que el oscilador se va corriendo de frecuencia este que hice tiene un muy suave corrimiento pero puede usarse sin problemas.

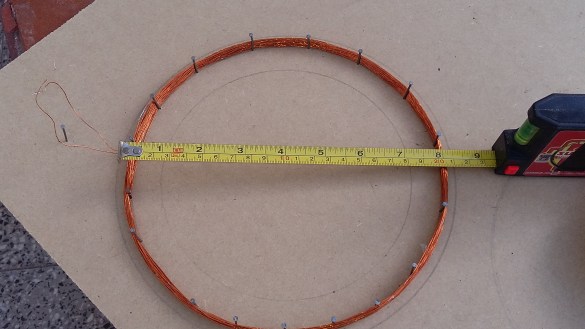

En el primer video esta bien explicado como se hace la bobina, es simple son 70 vueltas sobre un diametro de 15 cm  con alambre magneto de 0.40 mm de diametro, luego se fijan las espiras arrollando cinta de pintor, o cinta aisladora, unas dos o tres capas, luego se envuelve el conjunto con papel de aluminio pero sin que se unan ambos extremos si se unieran sería como una espira en corto, en el lugar que queda sin papel aluminio saldran los dos alambres de la bobina principal, sobre este aluminio se arrolla alambre de cobre pelado para que el conjunto quede bien rigido y luego otra vez cinta de pintor o aisladora, hice dos bobinas una de mayor diametro, 20 cm y la otra de 15 como indica el diseño original.


La de mas diametro tiene algunas vueltas menos que la original, unas 65 vueltas para que resuene en la misma frecuencia que la otra, pero se pone bastante caprichosa, por ahi no arranca a oscilar, igual pude hacer las pruebas midiendo la distancia a la que es capaz de detectar un cuerpo metalico  y usando el mismo objeto compararla con la del diseño original, no voy a hacer la prueba aca en el video, porque la variacion de sonido es muy tenue en el limite de detección y no van a escuchar nada, tendran que creerme, la verdad es que no note ningun cambio entre ambas bobinas, la distancia a la que podía detectar una moneda con ambas  era a 12 cm y cuerpos mas grandes a 15 y hasta 20 cm si son muy voluminosos


Creo que no vale la pena hacer cambios, si, en las pruebas a campo note que las hierbas verdes afectan los sonidos y confunden bastante, aca no hay mar cerca pero supongo que en la arena ese problema no estará

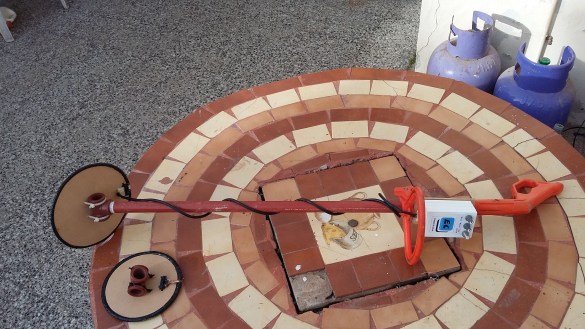

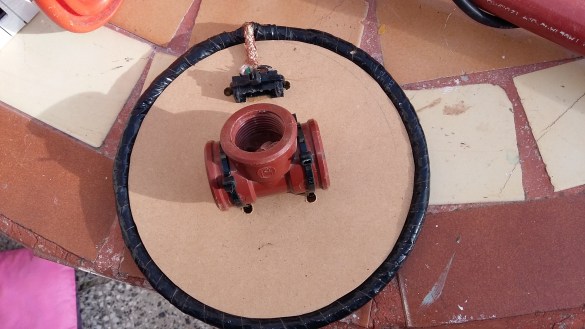

Ahora les muestro como hice la parte estructural del detector usando partes de una vieja bordeadora, un caño de PVC y una T de ¾ y una madera donde asienta la caja con la electrónica que se pega mediante unos trozos de velcro  …..


Aca vemos los tesoros que encontramos con mi vecino Andres explorando las inmediaciones de un viejo molino harinero que había en mi pueblo, planchuelas de hierro, pedazos de fundición de hierro y otros metales, hierros viejos…. ningun lingote de oro … ningun cofre de monedas………   que bajón…


A Virgilio le envío este equipo con la bobina que propone su autor la de 15 cm de diametro , veremos que opina cuando haga las pruebas, en la descripción esta el link para pedir las placas PCB a Easyeda y tambien el link al canal Detección Metalica que es un canal lleno de aventura y misterio, cuantos querríamos hacer lo que hace Virgilio, a suscribirse a su canal  En alguno de mis proximos videos dire como hacer para participar del sorteo de las placas PCB pero lo hare luego que Virgilio haga las pruebas y las publique para darles oportunidad tambien a sus suscriptores que vengan a ver este video que desde luego los convido a suscribirse a mi canal

Bueno gente espero les haya gustado, ya saben poner me gusta y compartir el video.

Vamos al juego de esta semana, la herramienta que les mostre la semana pasada era una pinza para apicultura, acertaron primero  Veroymartin Kakefuku y Angel Diaz Martin y el primer comentario fue de Javi Alonso otro fiel seguidor que esta siempre pendiente de mis trabajitos, muchas gracias y un afectuoso saludo para los tres El juego de esta semana es una colaboración de Luis Debernardis asiduo colaborador, muchas gracias Luis, a ver quien sabe de que se trata este aparato.
