Fusible electronico rearmable y JLCPCB envío gratuito


Hola gente bienvenidos al espacio de César, hoy vamos a hacer un trabajo de electronica para principiantes que se que les va a interesar, se trata de un fusible electrónico con su pcb muy facil y muy util para no quemar fuentes, podran hacer las placas PCB o pedirlas ya hechas a JLCPCB con envio gratis como ya les contaré


Hace algún tiempo recordarán que hice un video sobre una fuente para laboratorio con fusible electrónico, en el video de la i pueden verlo, varios amigos que hicieron el proyecto me reportaron algunos problemas con el fusible electronico asi que hoy lo vamos a montar en una placa, separado para agregarlo a cualquier fuente que tengan disponible.

Para armar este fusible los materiales que necesitaremos son muy pocos, un triac, el BT137 es muy comun y barato, un relay de 5v que en sus contactos puedan soportar una corriente de 10 amperes, tres resistencias de 1/4w, dos de 1k marron negro rojo y otra que dependera de la tension de entrada de la fuente que querramos protejer, si usamos una entrada de 36v usaremos una de 820 ohms, gris rojo marron pero si la entrada es de 12v usaremos una de 220 ohms ya que si dejamos la de 820 el relay no se pegara.

Tambien necesitaremos una resistencia de bajo valor de este tipo, esta que he puesto tiene la leyenda R22, eso significa 0,22 ohms, necesitamos un led rojo, un diodo 1n4007 o similar y un switch normal cerrado, pueden encontrar estos swichs en algun mouse viejo, como este.

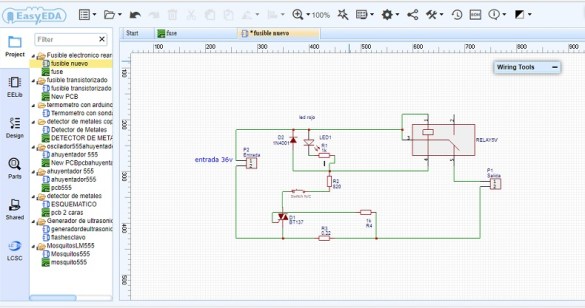

Bueno el esquematico es este lo he puesto público en easyeda, para que puedan consultarlo y pedir las pcb a JLCPCB, el esquematico presenta dos valores que podremos cambiarlos de acuerdo con nuestros requerimientos. La resistencia R2 dependera de la tension que tenga la fuente y de la tension del relay en el diagrama aparece un valor de 820 ohms que se calcula de la siguiente forma, la tension de entrada de la fuente es 36v y el relay de 12 y con un consumo de 0.03 A,  tenemos  36-12 es 24v que sera lo que deba soportar la resistencia 24v/0.03A= 800 ohms el valor comercial mas cercano es 820. Si la entrada fuera 12v y el relay de 5v  la diferencia es  7v siete, dividido los 0,03A= 233 ohms ponemos el valor mas cercano que se comercializa 220

para hacer la prueba use una bater9ia de 12v y como el reje es de 12 tambien directamente puse un puente

5

El otro valor que podemos variar es R3 es la limitadora de corriente, a que corriente queremos que se active el fusible, como ven esa resistencia esta entre el gate y T1, la tension a la que se activa el gate y pone en corto T1 con T2 es de 0,7v  segun el datasheet del bt137, si queremos que el fusible se active a los 3 A, igual que antes aplicamos la ley de ohm 0,7V/3A= 0,23 ohms en mi caso puse esta de 0,22 pero es reciclada y muy vieja, no tengo como medir un valor tan bajo, pero he comprobado que el fusible se activa antes de los 3 A. Pueden hacerla usando alambre de resistencia, por ejemplo este Kantal tiene por metro 4.85 ohms en 5 cm tendremos unos 0,25 ohms. Algo asi pero lo mejor es comprarla nueva

Aca tenemos el modelo listo y lo probamos….. como ven anda muy bien…

Bien, ahora les quiero comentar una noticia que les va a gustar, la gente de JLCPCB, esta haciendo una promocion muy conveniente, el primer pedido es free shiping, envio gratuito, asi que las 10 placas de pcb le salen a solo 2 dolares. Supongamos que les interesa esta plaqueta del fusible electrónico, como se hace para pedirla. Primero vamos a descargar el archivo gerber desde el programa de diseño de PCB, en este caso de easyeda, en el diseño del PCB  picamos en este icono que tiene G, Gerber Ouput le decimos que genere los archivos y los descargamos.

Ahora vamos a la pagina de JLCPCB ponemos una sola cara y picamos el boton azul 10 en la cantidad, el color, dejamos en verde y al resto lo dejamos tal como esta

Ahora agregamos nuestro archivo gerber que descargamos antes de easyeda soltandolo sobre el lugar donde dice agregar los archivos gerber. Aceptamos y nos pedira que nos logueemos, yo ya estoy registrado con la misma cuenta de easyeda y ya he pedido placas PCB asi que a mi no me ofrecera la promo, pero a ustedes si no han hecho un pedido antes tendran la oportunidad de pedir por primera vez con el envio gratis y solo les saldra 2 dolares por las 10 placas. Los que querían el PCB del detector de metales lo pueden pedir asi y les saldra muy economico, les dejo en la i el link a ese video.

Gente, espero aprovechen esta promo que ofrece la gente de JLCPCB que brinda muy buena calidad a precios muy convenientes, les dejo en la descripción los enlaces para aprovechar la promo.

Imagen4

Vamos ahora a la sección entretenimientos, la tenaza que estan viendo sirve para poner argollas a la nariz de los cerdos los primeros en accertar la respuesta fueron Ricardo Bianco y Pablo Martinez Marsilli dos asiduos ganadores de los juegos el primer comentario de Hernán López Valencia les mando a los tres un muy afectuoso saludo y gracias mil por participar y por acompañarme en cada video.

Bueno la consigna de hoy es fácil si atendieron en el video, que valor de resistencia tendríamos que poner en R3 de este fusible para que se active a los 4,2  amperes, y que valor llevaria r2 si la fuente que vamos a protejer es de 23v si atendieron es muy simple.

Un saludo afectuoso y hasta la semana que viene Dios mediante
