Hola, vamos con lo que pidieron, el detector de metales.
Este detector esta basado en un proyecto de la página de la web Geotech, La electrónica es mas o menos compleja lleva 4 integrados sin embargo hay un PCB que facilita mucho, no voy a entrar mucho en este tema, porque como ustedes saben soy bioquímico, y solo un aficionado a la electrónica asi que solo es cuestión de conseguir los materiales y armar el pcb.
Este detector es bastante sensible puede detectar objetos pequeños del tamaño de una moneda a mas o menos 10 o 15 cm de profundidad.
ver video

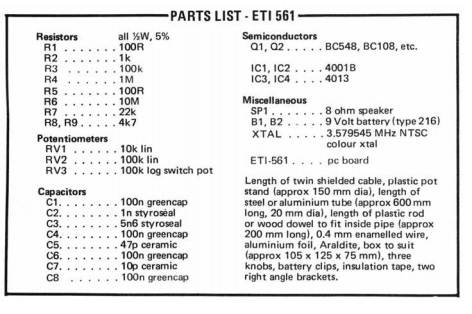

Necesitaremos varios componentes como resistencias un par de transistores, los integrados, la lista esta en el documento
Para fabricar el pcb necesitamos una placa cobreada de 8,5 x 6 cm y la vamos a hacer con transferencia por calor, es muy simple, imprimimos con una impresora láser el dibujo del PCB lo pueden encontrar en la pagina 6 del documento, recuerden invertir la imagen, ojo la impresión si o si tiene que ser con impresora laser o si no disponen de ella, una fotocopia, ademas la vamos a hacer sobre una hoja de revista, de esas brillosas,
pueden ver aca,, luego vamos a lavar con detergente la placa de cobre y luego secamos con servilletas de cocina por último le pasamos un poco de alcohol apoyamos la cara impresa del papel en el cobre y aseguramos con cinta, ahora pasamos la plancha por unos 3 o 4 minutos presionando por toda la superficie, una vez hecho esto ponemos la placa en un recipiente con agua caliente y dejamos unos minutos que se hidrate bien el papel y con la yema del dedo comenzamos a hacer círculos hasta que el papel se vaya levantado, con paciencia vamos sacando capa por capa todo el papel y nos quedará el toner pegado en la placa, a veces se despega un poco a los costados o alguna pista y podemos retocar con lapicera indeleble. Colocamos en el líquido y fundimos el pcb.

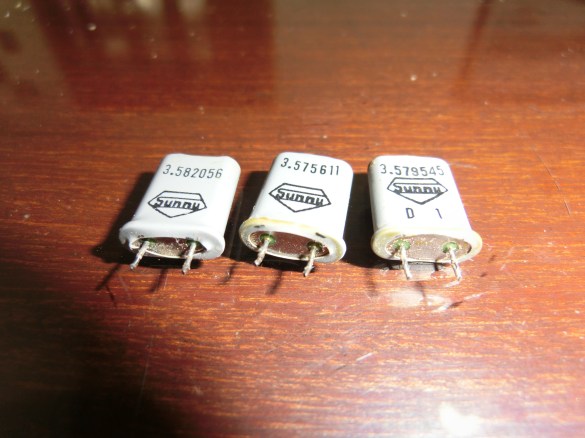

Con lana de acero sacamos el toner y queda asi. Luego se perfora. Entre los componentes hay un cristal que resuena en 3.579 Khz lo pueden encontrar en placas de televisores rotos. Soldamos todos los componentes y vamos preparando la bobina captadora
El diámetro de esta bobina es de unos 15 cm se hace con alambre de 0.40 mm de diámetro y lleva 70 vueltas, podemos hacerla sobre algún recipiente plástico que tenga ese diámetro o con una madera y clavitos como se ve en el video, fijamos con una capa de cinta aisladora dejando los dos hilos de salida, luego se realiza una jaula de Faraday con papel de aluminio de cocina, envolviendo alrededor pero debemos dejar entre el comienzo y la finalización un espacio de mas o menos 1 cm. Para fijar, con un alambre de cobre desnudo todo alrededor dejando de un lado un chicote del alambre para la conexión, por último, se envuelve el conjunto con dos capas de cinta aisladora, nos quedaran 3 hilos, el que esta conectado al bindaje o jaula de Faraday y los dos extremos de la bobina. La bobina se fija a una madera redonda con precintos, el conjunto debe quedar bien compacto
Para armar el detector usé una vieja bordeadora de cortar pasto, solo que cambié el caño metálico por uno de pcv, la conexión entre la bobina y la electrónica con cable de micrófono, el blindaje al hilo desnudo y los extremos de la bobina a los otros dos cables.

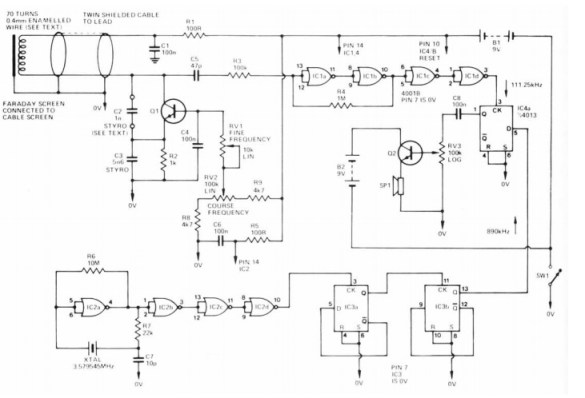

El funcionamiento de todos estos detectores es básicamente el siguiente, se generan dos señales una con el cristal y otra usando la bobina de captación cuando mezclamos esas señales, se produce un sonido audible en el parlante o auricular
Si a la bobina capatadora le acercamos un material metalico la frecuencia de ese oscilador cambia y por tanto ese tono audible también lo hace, indicándonos que hay un metal dentro del campo de esa bobina.
En la pagina de geotech hay muchísimos circuitos yo elegí este que me pareció simple lo único lleva dos baterías de 9v para alimentación, pero duran bastante. Para completarlo agregué una salida para auriculares.
Bueno, como ven este es un proyecto para quien este un poco mas avanzado en electrónica, si el video en youtube, para fin de febrero 2016 tiene mas de 1000 likes, que no creo que ocurra, voy a sortear la electrónica y la bobina que hice, digamos que lo único que tendrán que hacer será la parte mecánica.
