Líquido para circuitos impresos casero y cuchilleria artesanal (Revelado acero Damasco)


Hola gente y muy bienvenidos al espacio de Cesar, hoy voy a hacer un poco de quimica preparando con productos hogareños el liquido que se usa para fundir placas de circuitos impresos caseros o PCB  a un costo de menos de una tercera parte de lo que sale comercialmente este liquido y es muy facil de hacer, tambien este mismo liquido se usa para el revelado del acero damasco en cuchillería artesanal y puede servir para hacer grabados en herramientas y objetos metálicos.


El liquido que se usa en la fabricacion de placas de circuito es el cloruro ferrico FeCl3, se lo mal llama acido perclorico o percloruro ferrico y para prepararlo necesitaremos los siguientes materiales e ingredientes

350 CC de aguafuerte o salfuman si no lo consiguen pueden usar el corrector de pH para piscinas que es acido muriatico al 19%

5 rollitos de lana de acero

250 ml de agua oxigenada de 10 volumenes

recipiente de vidrio y una botella pet para el filtrado.

Como el acido clorhidrico es corrosivo hay que tomar las precauciones del caso y usar guantes tipo quirurgicos o guantes de cocina, tambien es necesario usar gafas

Para empezar colocamos en el recipiente de vidrio, en este caso un frasco de cafe bien limpio, los 5 rollos de lana de acero de cocina, traten de que no quede muy apretada, cuanto mas superficie de contacto mas rapida sera la reaccion, ahora vertemos sobre la misma los 350 cm de acido, inmediatamente verán que empieza a burbujear, este procedimiento debe hacerse al aire libre ya que desprende vapores, bastante olorosos algun azufre que andaba suelto seguramente, dejamos que la reacción siga su curso por unas 24 horas al cabo ese tiempo no debe quedar mas lana de acero toda debe haber sido disuelta en el liquido. Sin embargo veremos que hay particulas en flotacion, asi que procedemos al filtrado, siempre teniendo cuidado de no salpicarnos, es corrosivo y mancha la ropa, para hacerlo usamos una botella de gaseosa a la que cortamos y usamos como embudo sobre la otra parte, se filtra usando una servilleta de cocina tissue.

Bien, una vez tenemos el liquido que debe quedar de color verde y bien cristalino como lo ven ahora , procederemos a agregar alrededor de 250 cm de agua oxigenada, debemos hacerlo de a poco, ya que la reaccion es exotermica, se calienta y además hace espuma, a medida que agregamos el peroxido de hidrogeno, el agua oxigenada, vamos revolviendo la sopa con algo de plastico, veran que el liquido se pone color caramelo o coca cola, no se les ocurra guardarlo en una botella de esta gaseosa, no sea que alguno le de un traguito.

Ahora que ya tenemos nuestro liquido preparado, vamos a probarlo fundiendo un circuito impreso…… Como ven funciona muy bien, recuerden que no es instantaneo, fundir un pcb puede tardar entre 30 y 45 minutos, se va comiendo de a poco.


Ahora vamos a sumergir unos tornillos para que vean como se tiñe y adopta un color gris opaco, cada tipo de acero adopta un tono diferente, les dejo una tabla con los tipos de acero y los colores en caso que esten interesados sobre todo los artesanos de los cuchillos



líneas brillantes:

  • L-6 y 15N20 (la versión sueca de L-6) — niquela el contenido
  • ASTM 203 E — contenido de níquel
  • Níquel

líneas oscuras:

  • 1095
  • 1084
  • 52100
  • W-2

lineas grises

  • 5160
  • 9260

Lineas negras

  • O1
  • W1



Con plastilina pueden hacer interesantes grabados en herramientas y cuchillos….

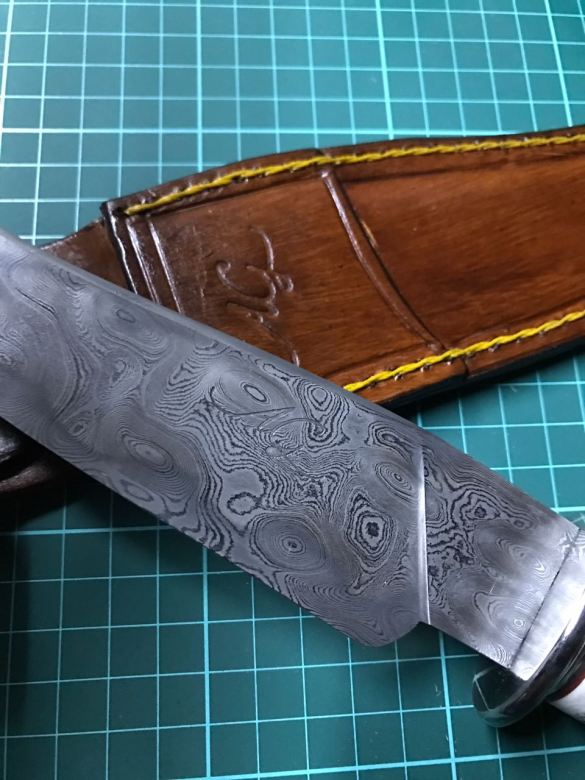

IMG-20170816-WA0014

Algo asi como un grabado quimico. Vere si hago algunas pruebas haciendo transferencia sobre aceros y se las muestro en otro video , si es que sale bien….
