Como afinar la guitarra con el frecuencímetro para PC

Hola amigos, hoy vamos a ver una práctica para afinar la guitarra usando el frecuencímetro del programa que usa la placa de sonido del PC, hasta ahora había trabajado siempre el programa Visual Analyser pero hoy vamos a usar otro soft, también gratuito que me ha gustado mucho llamado Soundcard Scope, picar en el link para descargarlo, este programa además de estar en español permite usar los dos canales del osciloscopio y tiene como Visual Analyser un frecuencímetro un generador de señales etc.

clip_image002

Siempre recuerdo que mi mamá me mandaba a aprender guitarra y yo era desafinado hasta para tocar el timbre, además no estaba quieto nunca y tocaba las clavijas y hacía desastres asi que cada vez que iba, el profe tenía que afinar de nuevo, una lástima en aquella época no había compus como las de ahora para poder hacer lo que natura no da.

clip_image004

Para este práctico vamos a necesitar

1 Micrófono

1 Guitarra

Software Soundcard Scope

clip_image006

1 tabla de frecuencias de las cuerdas sonadas al aire

Como lo haremos:

Las cuerdas de la guitarra cuando suenan al aire emiten una frecuencia característica, así por ejemplo:

La primera cuerda que es la mas aguda cuando la guitarras esta afinada suena a 329,63 hz

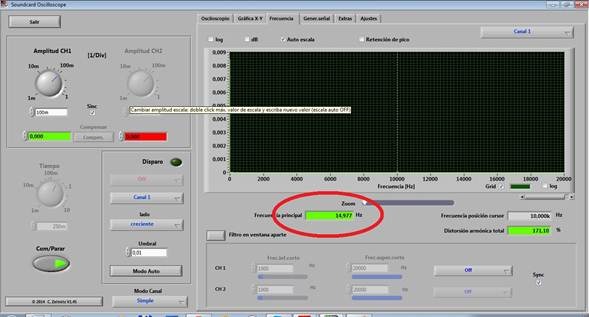

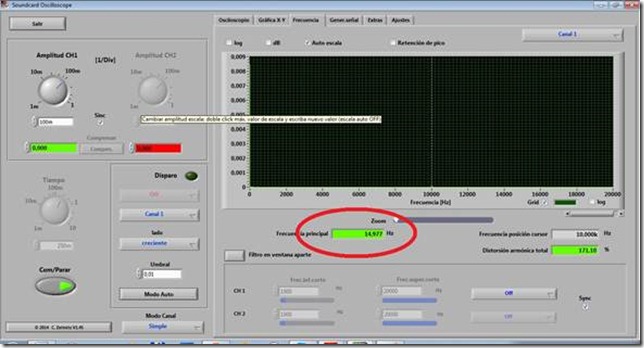

El frecuencímetro del Souncard puede leer sonidos hasta con décimas de herz, sin embargo en la práctica esos dos dígitos se ponen bastante variables a la hora de medirlos, así que nos conformaremos con el entero de los herz y el primer dígito después de la coma si vamos muy fino y con paciencia.

clip_image008

La tabla de frecuencias de las cuerdas de guitarra sonadas al aire son las siguientes

clip_image010

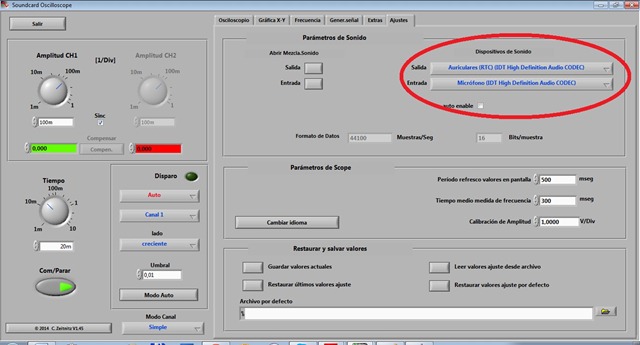

Para comenzar vamos a correr el programa y en la pestaña de ajustes ponemos en salida los parlantes de la pc y en la entrada el micrófono.

ajuste

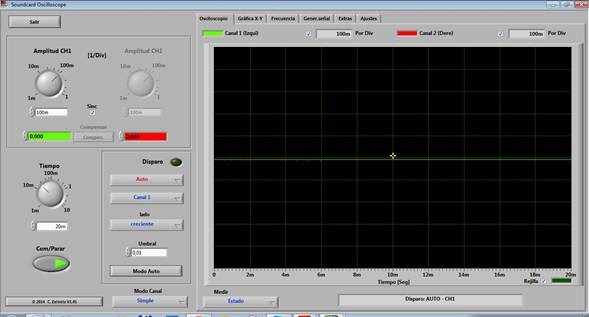

Una vez hecho esto, vamos a frecuencia y golpeamos suavemente el micrófono debe aparecer movimiento en el analizador de espectros.

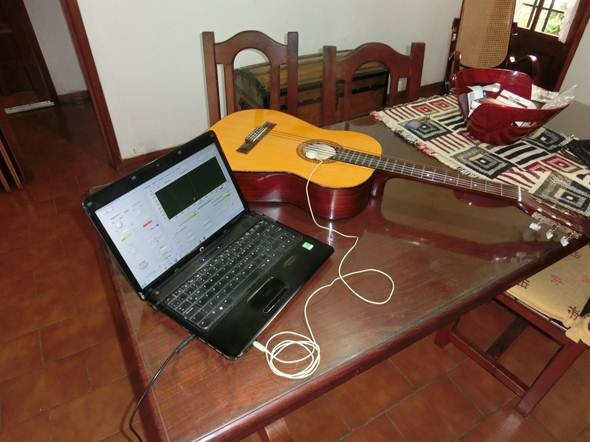

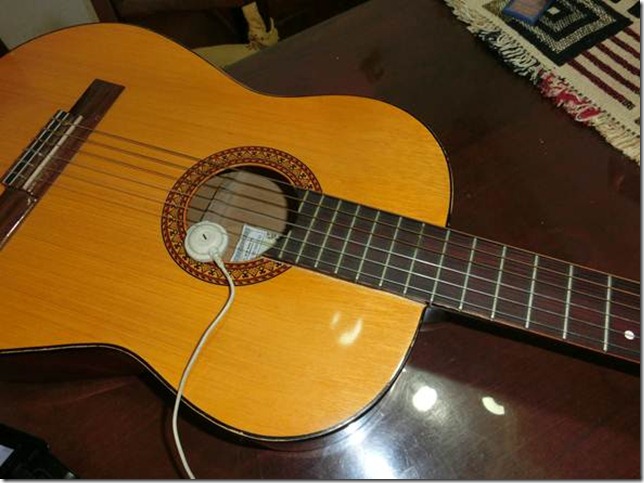

Luego colocamos el micrófono dentro de la caja de la guitarra y hacemos sonar la primera cuerda ajustando o soltando la clavija hasta tener la frecuencia que indica la tabla, ahora hacemos el mismo trabajo con la segunda, la tercera, la cuarta y la quinta, en la sexta puede que el

clip_image012

frecuencímetro detecte la segunda armónica, asi que es posible que nos marque el doble de la frecuencia, unos 164 hz, una vez que terminamos listo a hacerla sonar. Se que los musicólogos van a decir que no es perfecto esto, pero para los oreja de lata va perfecto

Un video que explica el procedimiento completo

Bueno eso fue todo, si les gustó marquen like y suscríbanse al blog para seguir recibiendo este tipo de prácticos, saludos y hasta la próxima.

Anuncios

Como medir las revoluciones por minuto de un motor con la PC



Hola, a veces es necesario medir las RPM de un motor y no disponemos de un tacómetro que es el instrumento que se usa para estos fines , pero como es una medición que a lo mejor se hace en forma esporádica, comprar el instrumento resulta poco rentable.

tacometro-digital-20090



Les voy a mostrar como medir este parámetro usando la PC y un software gratuito muy recomendable que se llama Visual Analyser que usando la tarjeta de sonido convierte a la compu  por ejemplo en un osciloscopio, un frecuencímetro un generador de audio etc He puesto una entrada anteriormente sobre este programa y como fabricar las puntas de prueba, picar acá.

CIMG2131

Que necesitaremos para esta prueba: una bobina de unas 200 o 300 vueltas con un núcleo de hierro, también necesitamos un imán de neodimio, una T de hierro que pueda adaptarse al eje del motor que y que será parte del arreglo para medir las rpm por supuesto necesitamos la PC con el programa Visual Analyser

CIMG2109

CIMG2110

Todos sabemos que si movemos un imán dentro de una bobina se genera tensión en las puntas de la misma, es el principio de los generadores eléctricos, justamente ese fenómeno es el que usaremos para nuestra medición. Haremos variar el campo magnético que tiene el núcleo de una bobina cada vez que una de los extremos de la T de hierro pasa cerca el núcleo magnético de la bobina.

El montaje es el siguiente:

CIMG2107

En las puntas de la bobina se colocan las puntas de prueba y colocamos el plug en el micrófono de la PC .

De esta forma cada vez que una de las puntas de la T pase cerca del núcleo hará variar el campo magnético y provocará la aparición de una tensión en las puntas de la bobina, por cada cada giro del eje el campo va a variar dos veces así que deberemos dividir el resultado por dos, es conveniente hacerlo de esta forma para que el motor no quede desequilibrado.

CIMG2106

Como se hace la prueba



Como puede verse es un sistema simple y bastante eficaz le creo mas a la lectura que hicimos con el osciloscopio que lo que marca el display de la herramienta .

Bueno, es todo espero les haya gustado y le saquen provecho a Visual Analyser , si les gustó marquen like y suscríbanse al blog.

Gracias y hasta la próxima

Como convertir la PC en un instrumento de medida



En esta entrada les voy a mostrar como convertir su pc en un instrumento de medición usando un software y la tarjeta de sonido de la PC y convertirla en un osciloscopio, un generador de funciones o un frecuencímetro.

Este instrumento sirve ver señales de hasta unos 20 Khz no servirá para frecuencias mas elevadas.

Como se hace, vamos a descargar un programa gratuito que se llama Visual Analyser, lo vamos a descargar de la página de sus autores.

Como el programa usa para su funcionamiento la tarjeta de sonido de la pc, sus prestaciones son limitadas, pero para todo lo que sea audio funcionará bastante bien, podremos ver formas de onda, un análisis espectral de la señal, y usar ese mismo programa como frecuencímetro o generador de audio con formas de onda diferentes, sinusoidales cuadradas y triangulares.

Las puntas de prueba van directamente a la entrada de micrófono de la tarjeta de audio, así que no les recomiendo pongan un cable directo con los clip cocodrilo, porque si hay varios voltios en la señal que pretendemos ver, podemos dañar la tarjeta de audio de la pc que solo soporta hasta 5 voltios voy a detallar ahora unas puntas de prueba muy simples en la que hay un divisor de tensión que atenúa por 10 y por 100 veces con esto evitaremos saturar la entrada de micrófono o provocarle algún daño y quemar la tarjeta de sonido

clip_image002

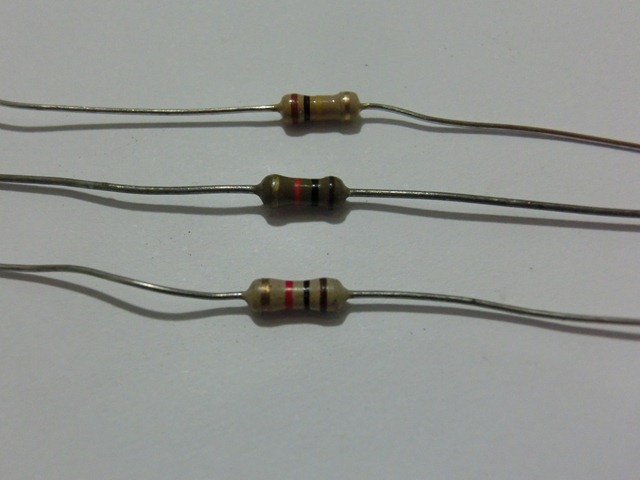

Esta punta lleva tres resistencias, una de 100mil (marron negro amarillo), una de 10 mil (marron negro naranja) y una de mil marrón negro rojo, Necesitaremos una llave inversora con la que se conmuta atenuación por 10 y por 100.

CIMG2121

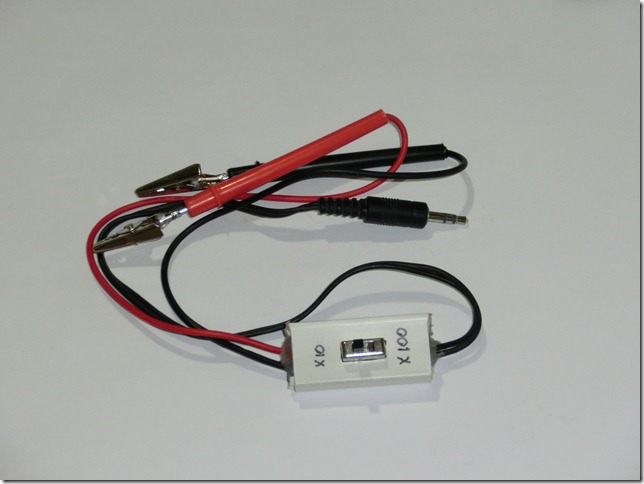

Un par de pinzas cocodrilo y un plug de 3 secciones que podemos recuperar de algún audífono, del que solo usaremos dos secciones.

CIMG2122

Al conjunto lo podremos soldar en una plaqueta de prototipos y cerrar en alguna caja plástica como se ve acá.

CIMG2131

Con esta punta podemos medir con mas tranquilidad con atenuación x10 y x100, de todas formas no es conveniente intentar ver tensiones altas como la de la línea de 220v porque además la pc nos quedará con uno de los polos de la línea directamente al chasis que puede resultar en una descarga eléctrica para el que este operando.

Una demo de como funciona el programa podemos verla en el siguiente video

Espero les haya gustado, maquen me gusta y suscríbanse al blog. Saludos

Fabricación y calibración de diapasones



Construcción

Un diapasón es un instrumento metálico en forma de horquilla que al golpearlo vibra emitiendo un tono puro, esa nota musical tiene la mayor parte de su energía en la frecuencia fundamental y muy poca en las armónicas (sobretonos)

Los diapasones generalmente se usan para afinar instrumentos musicales, pero en nuestro caso lo usaremos para el estudio de ondas.

Los diapasones son de metal, generalmente de acero, pero se pueden hacer con otros metales, en este caso están realizados con bronce.



clip_image002

clip_image004

En las imagenes se ve una plancha de bronce que se usó para la construcción de varios diapasones



La plancha de bronce tiene 3 mm de espesor y se puede mecanizar con la amoladora axial. No importa que las medidas no sean exactamente iguales, una vez terminado vamos determinar la frecuencia de resonancia que será propia de ese diapasón, si es importante que la plancha sea bastante gruesa para que el instrumento quede lo suficientemente rígido, también puede hacerse con una varilla de acero a la que se le soldará la parte que oficia de mango con soldadura de bronce o con la eléctrica.

clip_image006

clip_image008



clip_image010

clip_image012

La caja de resonancia es de fibrafacil, vienen de variados tamaños la que usé en este caso es de 120x70x60 mm , ya vienen con una tapa la que una vez terminado el trabajo se pegará con cola de carpintero. El soporte donde estará sujeto el diapasón es una varilla roscada que se ha taladrado a lo largo con mecha de 4,5 mm una perforación de unos 15 mm, y transversal se practicó un agujero que se roscó con macho de 1/8 donde va un tornillo para fijar el instrumento, la varilla roscada va sujeta a la caja por dos tuercas por encima y por debajo. En uno de los costados de la caja se hace una ventana usando el dremel.

clip_image014

clip_image015

Para golpear el diapasón se puede usar una goma de borrar que se fija a un mango, eso le dará un golpe suave que se verá en el software como una onda pura.

El software elegido es el Visual Analizer este programa gratuito convierte a la PC en un osciloscopio para audio y además tiene varios instrumentos más, uno es un frecuencímetro que utilizaremos en este proyecto y un generador de señales que se usará para determinar exactamente la frecuencia a la que resuena el diapasón.

Este mismo programa se usará mas adelante en una futura entrada con Diez pruebas con ondas y sonido para ver las características de las ondas.

clip_image017

clip_image019

Como se determina la frecuencia exacta del diapasón

Una vez que hemos descargado el programa Visual Analizar lo instalamos y lo ejecutamos.

Nos aparece una pantalla como esta:

clip_image021

Vamos a utilizar dos de las utilidades del programa, primero el frecuencímetro (Frec. Meter) y luego el generador de señales (Wave gen.)

Cuando tildamos la casilla del frecuencímetro nos despliega la siguiente ventana

clip_image023

Si bien tiene una ventana donde se puede variar la resolución, he probado y solo consigo lecturas con resolución de +/- 10Hz asi que vamos a tomar una lectura bruta de donde esta resonando colocando la abertura de la caja justo delante del micrófono de la PC y le daremos un golpe al diapasón para que vibre, esto nos dará una lectura que tendrá un error de +/-10 Hz, para obtener lectura debemos poner en marcha el osciloscopio con el botón de encendido y apagado que esta en la esquina superior izquierda.

clip_image025

En la imagen se ve el diapasón vibrando al costado izquierdo y la lectura de 450 Hz en el frecuencímetro, también puede verse atrás, en el osciloscopio la onda sinusoidal pura y en la ventana inferior un pico muy pequeño en la zona de 450 Hz, esa ventana es un analizador de espectros que tiene el programa.

Si bien esto ya nos esta diciendo algo respecto al instrumento, si queremos que dos diapasones resuenen con solo golpear uno de ellos, necesitaremos calibrarlo de forma que estén apareados con menos de 1 Hz de diferencia.

Para hacer esta medida mas fina vamos a usar el mismo programa Visual Analizar pero en este caso con el generador de señales (Wave generator).

También necesitaremos un pequeño parlante para conectar a la salida de auriculares de la PC y un péndulo fabricado con tergopor.

El parlante se acomoda dentro de la caja del diapasón y se conecta a la PC, el péndulo deberá quedar tocando una de las varillas del diapasón.

clip_image027

clip_image029

En la imagen puede verse el péndulo tocando una de las varillas.

En el programa VA abrimos la utilidad generador de señales y se despliega una ventana como la siguiente

clip_image031

Veremos que ambos canales están habilitados, deshabilitamos uno de ellos picando en el cuadrito Enable, como habíamos medido con el frecuencímetro que nuestro instrumento andaba por los 450 Hz, con las flechitas lo llevamos a ese valor (circulo rojo en la imagen), hay que observar que la forma de onda (wave function) debe estar en Sine (sinusoidal) el programa permite otras formas de onda, observe que en el canal B que esta deshabilitado hay una forma cuadrada (Square).

Ponemos en marcha el generador presionando el botón On y con las flechas vamos subiendo o bajando de a 1 Hz, en un momento el péndulo comenzará saltar por la vibración de la varilla que entra en resonancia con el sonido que recibe.

En el siguiente video puede verse el procedimiento y el efecto



Otras pruebas realizadas con estos instrumentos
