Como conectar el microscopio a la computadora por el puerto USB

Los que trabajamos en la docencia y queremos enseñar a nuestros alumnos como se ve con el microscopio a veces nos encontramos con el problema que en el laboratorio solo hay un microscopio o dos y tenemos 15 o 20 alumnos y eso… es un problema, mientras uno esta mirando los otros 19 están jugando con el cráneo del muerto, o pegándose con el fémur.

Bueno en esta entrada vamos a ver una forma sencilla de adaptar el microscopio a una PC a través de una cámara web y de esa forma tener en pantalla lo que el microscopio ve, esto también resulta bueno porque muchas veces vemos preparados con microorganismos que están en movimiento y cuando el alumno pone su ojo en el ocular del microscopio el bicho ya se salió del campo. De esta forma todos veremos lo mismo al mismo tiempo.

Que necesitamos:

Una cámara web externa, puede ser cualquiera, puede ser una como esta o cualquier otra, si la compramos veamos que sea la que tenga mayor cantidad de pixeles ya que con este sistema se pierde bastante la calidad, pero si la webcam es de HD por ejemplo, mejor será el resultado, esta cámara que estoy usando es común.

CIMG2234

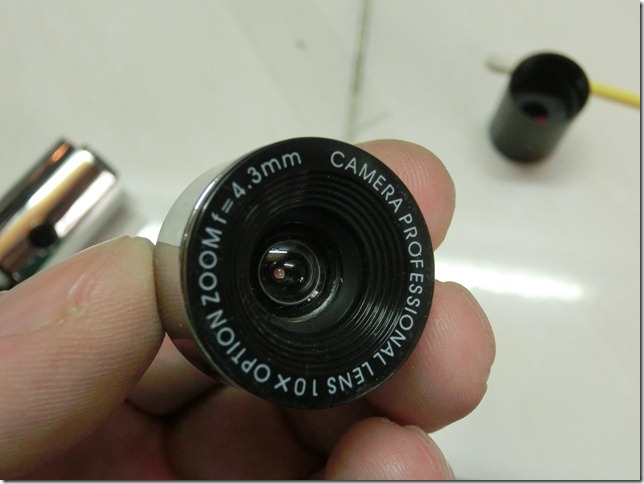

Para poder ver vamos a sacarle la lente que tiene en el frente, la misma esta enroscada sobre un soporte plástico,

CIMG2238

nos tiene que quedar el CCD, que es el sensor de la cámara al descubierto, en esta imagen puede verse el sensor del que les estoy hablando.

 CIMG2237

Al microscopio le vamos a sacar el ocular y en su lugar vamos a insertar la cámara en su lugar, sin el objetivo de la misma, para adaptar la cámara al tubo podemos usar un tubo de cartón negro o bien como en este caso el tubo que tiene las lentes del ocular del microscopio calza justo en la cámara y permite una adaptación mecánica óptima.

CIMG2239

Una vez que hemos colocado la cámara en el lugar del ocular encendemos la luz del microscopio, colocamos una muestra y con el macro y el micro enfocamos, en general la cámara amplifica bastante la imagen así que deberemos usar los objetivos panorámicos, x10 o menor si disponemos.

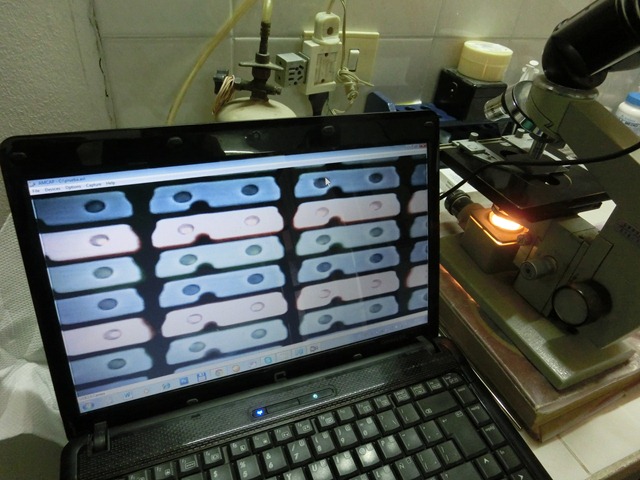

CIMG2240

Se puede jugar un poco con los controles de la webcam para obtener la mejor imagen, con brillo y contraste sobre todo en mi caso tengo que bajar el brillo al mínimo.

Como puede verse con este sencillo arreglo podemos tener una vista panorámica, además si disponemos de un cañón proyector podemos ver tipo cine conectando la notebook al mismo.

Eso es todo por ahora si les gustó marquen like y suscríbanse al blog para seguir recibiendo este tipo de entradas.

Gracias y hasta la próxima

Otra entrada mas antigua sobre este tema acá

Mejorando las prestaciones del microscopio óptico (2da parte)



Iluminando desde arriba

Tomando la idea de un participante del foro de cientificosaficionados, el amigo joliva68 he construido un anillo con cuatro leds de alto brillo blanco, obteniendo baste buen resultado para observación de insectos y ácaros, solo he podido usarlo con la lente panorámica de 10X

clip_image002

Imagen de un bebé pulgón

clip_image004

Para mejorar la profundidad siempre se pueden tomar varias fotos y con algún software hacer un apilamiento

Florescencia

Con un sencillo dispositivo se puede ver fluorescencia en muestras

Siempre tuve la idea de iluminar con luz UV, hoy en día es muy fácil conseguir LED cuya longitud de onda anda por los 395 nm, se pueden comprar por ebay por minedas, estos leds tienen una buena componente en visible alrededor de los 415 nm.

Siguiendo con la misma idea del dispositivo anterior construí un anillo con ocho leds de este tipo, creo que la iluminación sería mas conveniente desde abajo pero no estoy seguro si esa luz pueda dañar la vista, también se podría usar con campo oscuro y de esa forma se evitaría la incidencia directa sobre los ojos.

clip_image006

clip_image008

Para mejorar la intensidad de luz usé un espejo en láminas que obtuve cuando desarmé el display de un celular para sacar los plásticos polarizados, ese espejo colocado debajo la muestra aumenta notablemente la luminosidad, de cualquier forma siempre es conveniente apagar las luces del recinto donde se hace la observación.

clip_image010

Se ve mi cámara Canon A570 reflejada

Para poder ver algo necesitaremos pigmentos fluorescentes, se pueden comprar o bien obtener de los marcadores flúor que son bien económicos, se extrae del interior del marcador un filtro que tiene la tinta que necesitamos, para extraerla le largamos desde el extremo superior con una pipeta unos 10 cm3 de agua destilada o solución fisiológica estéril, en la foto puede verse el líquido obtenido.

clip_image012

clip_image014

Para preparar la muestra, por ejemplo de agua descompuesta donde hay muchos microorganismos, se ponen unas gotas de agua y la misma cantidad del liquido fluorescente, se deja aproximadamente una hora en contacto y luego el tubo se completa con agua y se centrifuga, se vierte el sobrenadante y se vuelve a lavar con agua, otra ves se vuelca el sobrenadante y con el sedimento se hace la observación entre porta y cubre

Se verán muchas bacterias que se tiñen fuertemente, algunas algas que absorben el colorante y microorganismos que también lo hacen.

clip_image016

clip_image018

Yo tengo muy poca tecnología para las imágenes, en vivo se ven muchas bacterias y microorganismos

Este video del que se ve muy poco ya que solo he podido usar la lente de menos aumento muestra uno de estos microorganismos con vivos movimientos
