Mejorando las prestaciones del microscopio óptico (2da parte)




Iluminando desde arriba

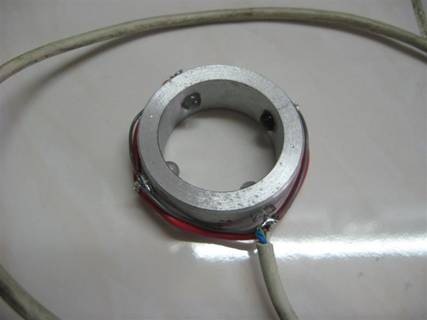

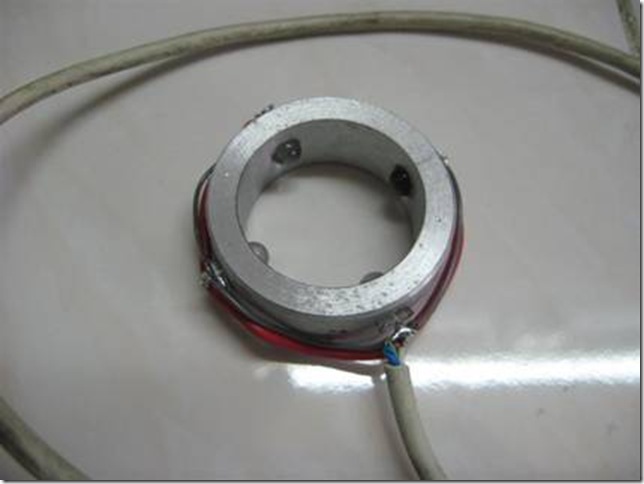

Tomando la idea de un participante del foro de cientificosaficionados, el amigo joliva68 he construido un anillo con cuatro leds de alto brillo blanco, obteniendo baste buen resultado para observación de insectos y ácaros, solo he podido usarlo con la lente panorámica de 10X

clip_image002

Imagen de un bebé pulgón

clip_image004

Para mejorar la profundidad siempre se pueden tomar varias fotos y con algún software hacer un apilamiento

Florescencia

Con un sencillo dispositivo se puede ver fluorescencia en muestras

Siempre tuve la idea de iluminar con luz UV, hoy en día es muy fácil conseguir LED cuya longitud de onda anda por los 395 nm, se pueden comprar por ebay por minedas, estos leds tienen una buena componente en visible alrededor de los 415 nm.

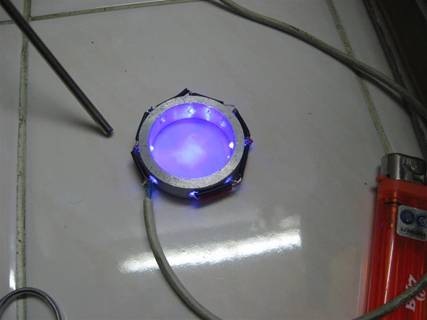

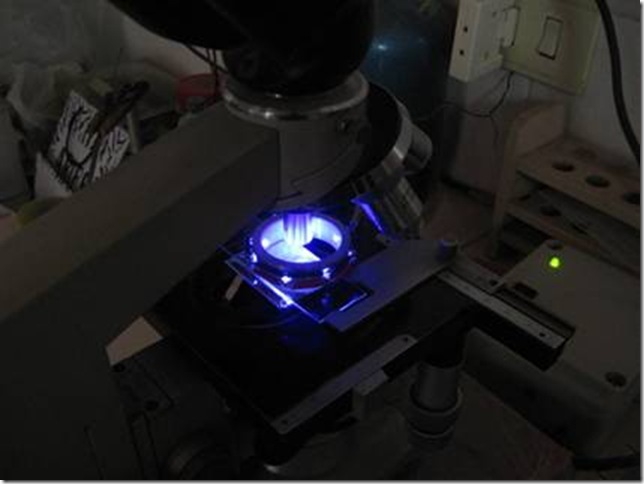

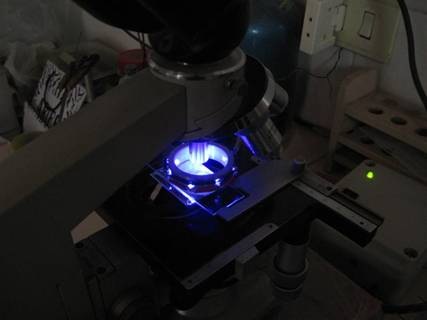

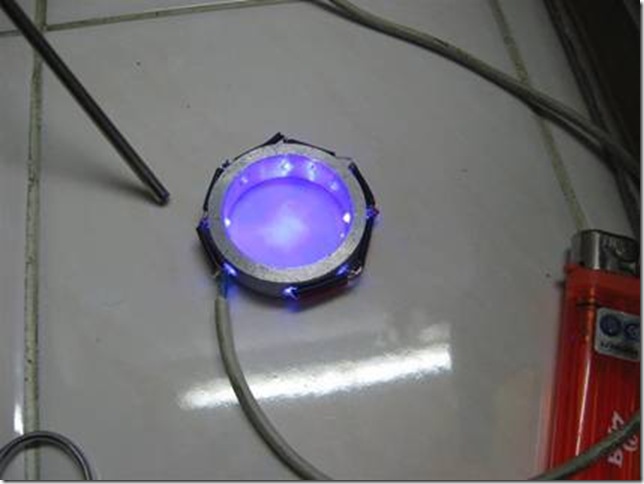

Siguiendo con la misma idea del dispositivo anterior construí un anillo con ocho leds de este tipo, creo que la iluminación sería mas conveniente desde abajo pero no estoy seguro si esa luz pueda dañar la vista, también se podría usar con campo oscuro y de esa forma se evitaría la incidencia directa sobre los ojos.

clip_image006

clip_image008

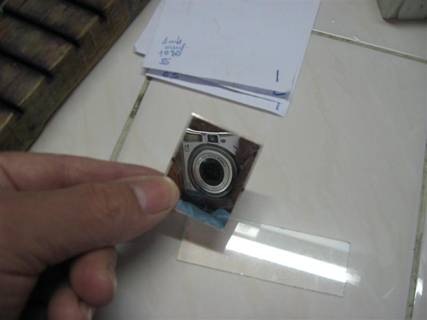

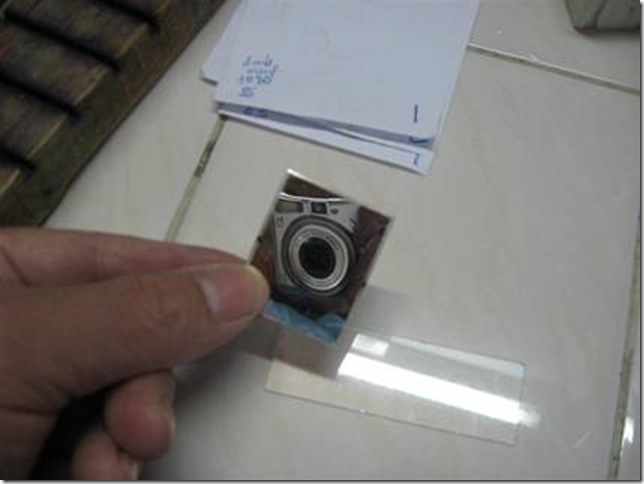

Para mejorar la intensidad de luz usé un espejo en láminas que obtuve cuando desarmé el display de un celular para sacar los plásticos polarizados, ese espejo colocado debajo la muestra aumenta notablemente la luminosidad, de cualquier forma siempre es conveniente apagar las luces del recinto donde se hace la observación.

clip_image010

Se ve mi cámara Canon A570 reflejada

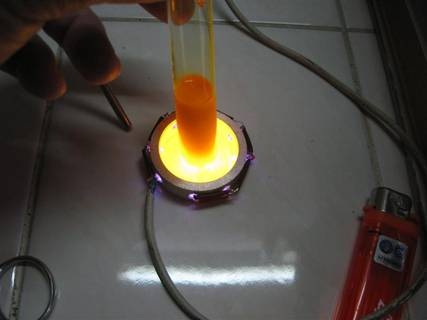

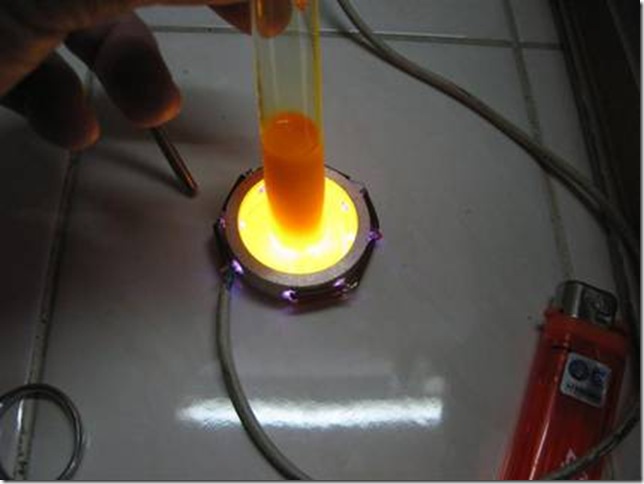

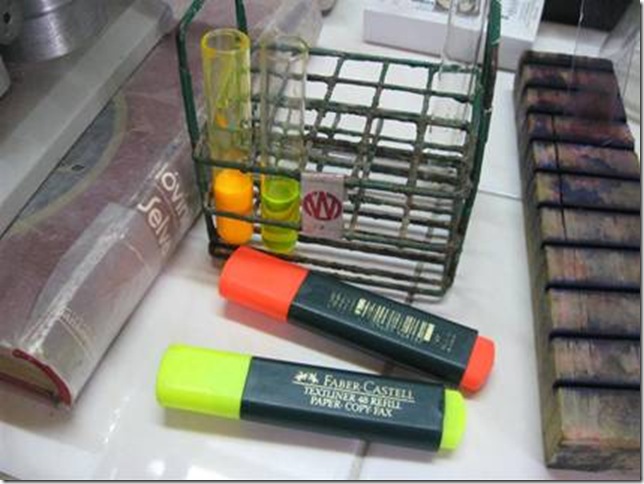

Para poder ver algo necesitaremos pigmentos fluorescentes, se pueden comprar o bien obtener de los marcadores flúor que son bien económicos, se extrae del interior del marcador un filtro que tiene la tinta que necesitamos, para extraerla le largamos desde el extremo superior con una pipeta unos 10 cm3 de agua destilada o solución fisiológica estéril, en la foto puede verse el líquido obtenido.

clip_image012

clip_image014

Para preparar la muestra, por ejemplo de agua descompuesta donde hay muchos microorganismos, se ponen unas gotas de agua y la misma cantidad del liquido fluorescente, se deja aproximadamente una hora en contacto y luego el tubo se completa con agua y se centrifuga, se vierte el sobrenadante y se vuelve a lavar con agua, otra ves se vuelca el sobrenadante y con el sedimento se hace la observación entre porta y cubre

Se verán muchas bacterias que se tiñen fuertemente, algunas algas que absorben el colorante y microorganismos que también lo hacen.

clip_image016

clip_image018

Yo tengo muy poca tecnología para las imágenes, en vivo se ven muchas bacterias y microorganismos

Este video del que se ve muy poco ya que solo he podido usar la lente de menos aumento muestra uno de estos microorganismos con vivos movimientos
