Hola y bienvenidos a mi canal, este es un video distinto a lo que vienen viendo se trata de la recomendacion de una empresa que se dedica a la realización de PCB tanto a nivel industrial como para el aficionado, que es lo nos interesa a nosotros.
La mayor parte de nuestros proyectos los hacemos con placas prototipos porque siempre hacer una pcb nos implica un trabajo extra y gasto considerable, el pertinax el papel de transferencia el liquido para fundir el cobre y un sistema de transferencia que puede ser mas o menos complejo, sea por planchado o impresion de fotolito y mas de una vez se levanta una pista y el trabajo queda desprolijo o malo., Ahora con JLCPCB podemos acceder a nuestras placas por muy bajo costo, por ejemplo 5 placas de menos de 100×100 mm salen dos dolares con minimo costo de envío como veran a un precio mas que acomodado y conveniente para hacer nuestros trabajitos con terminación profesional.
Igual los técnicos que han desarrollado alguna electronica y quieren comercializarla como veran es muy facil hacer el pedido Y BAJO COSTO
Hola amigos muy bienvenidos a mi canal, hoy vamos a hacer una herramienta muy util para los que hacen electricidad, seguramente ustedes conocerán los variac comerciales
como este son aparatos que nos permiten variar la tension entre 1v el voltaje de la linea, si queremos controlar la velocidad de un motor por ejemplo es muy simple, en realidad replicar uno de estos es bastante dificil porque tienen nucleos toroidales de un buen tamaño y ademas llevan bastante mecánica, estos variac son autotransformadores y si costo es muy elevado, el que voy a fabricar es un transformador y creo que lo prefiero a un autotransformador porque la tension de salida queda aislada de la linea, cosa que no ocurre con el autotransformador. En realidad haremos un transformador de 8 bits No se vayan que ya vemos como hacerlo.
Para este proyecto necesitaremos no mucho material, cosas que el juntamugre guarda celosamente en su covacha privada donde nadie puede entrar, porque no se puede pisar del desorden pero el juntamugre respira su aire….
Hola gente y muy bienvenidos al espacio de Cesar, hoy voy a hacer un poco de quimica preparando con productos hogareños el liquido que se usa para fundir placas de circuitos impresos caseros o PCB a un costo de menos de una tercera parte de lo que sale comercialmente este liquido y es muy facil de hacer, tambien este mismo liquido se usa para el revelado del acero damasco en cuchillería artesanal y puede servir para hacer grabados en herramientas y objetos metálicos.
El liquido que se usa en la fabricacion de placas de circuito es el cloruro ferrico FeCl3, se lo mal llama acido perclorico o percloruro ferrico y para prepararlo necesitaremos los siguientes materiales e ingredientes
Hola y bienvenidos a mi canal, hoy vamos a hacer el termometro usando la sonda casera del video de la semana pasada pero esta vez con lectura directa y sin errores de calculos, la verdad que me sorprendio lo bien que funciona, tanto a baja como a alta temperatura, hice alguna medida a varios grados bajo cero y superiores a los 1000 grados y se comporta excelente. Ademas quiero comentarles algo a cerca del canal que lo dire despues del desarrollo del proyecto
Hola y bienvenidos a mi blog, hoy vamos a hacer el termometro usando la sonda casera del video de la semana pasada pero esta vez con lectura directa y sin errores de calculos, la verdad que me sorprendio lo bien que funciona, tanto a baja como a alta temperatura, hice alguna medida a varios grados bajo cero y superiores a los 1000 grados y se comporta excelente. Ademas quiero comentarles algo a cerca del canal que lo dire despues del desarrollo del proyecto

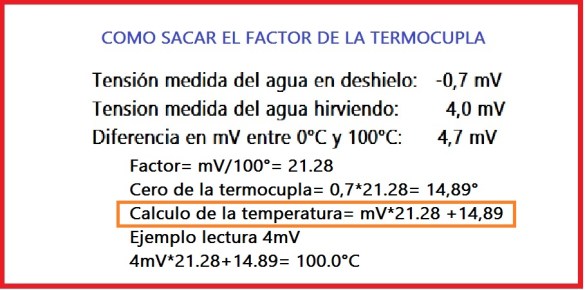

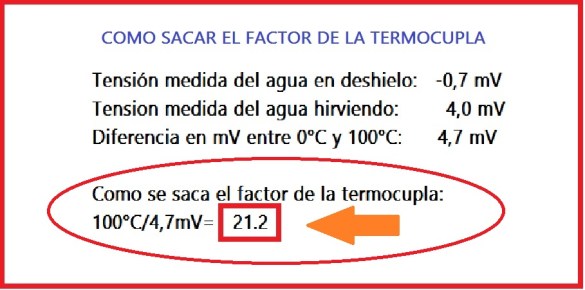

Antes de ir de lleno al video quiero comentarles que hubo un error en el video de la semana pasada con respecto a los calculos, si bien el factor para multiplicar esta correcto, existe un error de cero, ya que si multiplicamos por ejemplo 4mV con 21.28 nos da 85.1 y 4 había sido el numero que medimos de agua hirviendo, no da exacto, eso es porque la sonda tiene su cero a temperatura ambiente que en el momento de calibrar era unos 14.9, entonces al valor obtenido siempre habra que sumar ese valor fijo de unos 15°, entonces ahora si 21.28*4 +15= 100°C, gracias Armando Vicente y a otros que me avisaron del error y disculpas por el gazapo.
Bueno vamos con el termometro con arduino, para hacerlo necesitaremos los siguientes materiales
1 Protoboard
Una placa Arduino (Cualquiera)
Un Display 16X2
Un potenciometro de 10K opcional yo no lo usé
Un LM358
2 resitencias de 15K (marron verde naranja)
1 resistencia de 1M (Marron negro verde)
Una sonda autoconstruida en el video anterior esta bien detallado como se hace, les dejo el enlace.

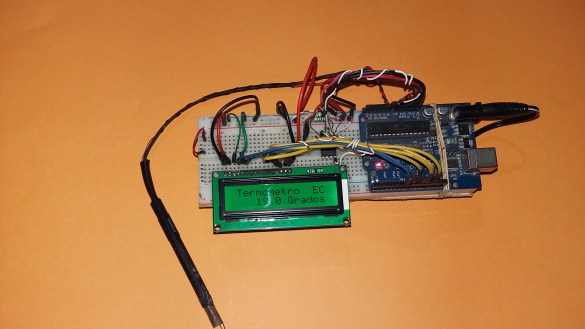

Bien lo primero que haremos es colocar en un extremo del protoboard la placa arduino, sujeta con una bandita de goma y en el otro extremo el display de 16×2 y hacemos el cableado como indica este esquema
Si quieren pueden poner la patita 3 del LCD a negativo y no ponen el potenciometro, lo hice asi en mi modelo, el pote sirve para atenuar el brillo del display.
Usaremos una sección un doble operacional muy conocido LM358 para amplificar la pequeña tension que nos proporciona la sonda, recuerden que a unos 1200° nos entregaba solo unos 58 a 60 mV, con este amplificador tendremos una tension a esa temperatura de unos 3,5 v de esta forma no habra saltos de 20 en 20 grados que si tendríamos si ponemos solo la sonda en la entrada A0, con el profe Garcia, que seguro conocen su canal, estuvimos haciendo algunas pruebas para ponerla en forma directa pero no me convencio, gracias Eric por esa amabilidad y cordialidad que te caracteriza.
El diagrama del amplificador es el que se ve ahora, lo armamos y ahora vamos a cargar primero el codigo para calibración, en la descripcion pueden ir a un archivo que tiene todos los codigos y los conexionados, abrimos el que dice calibración.ino y lo subimos a arduino, este codigo se lee el valor que ve arduino en la entrada A0, preparamos agua con hielo en una copa y otra jarrita agua hirviendo, primero tomamos la lectura en agua en deshielo y la anotamos, conviene que hagamos varias lecturas y tomemos la mas baja que consigamos.
void setup() { lcd.begin(16, 2); // Fijamos el numero de caracteres y filas lcd.begin(16, 2); // Fijamos el numero de caracteres y filas lcd.print(» Calibracion»); // Aqi va el mensaje } void loop() { temp1=analogRead(0);
lcd.setCursor(4, 1); // Ponte en la line 1, posicion 0 lcd.print(temp1, 1); // lcd.setCursor(9, 1); lcd.print(«»);
delay(1000);
}
Ahora hacemos lo mismo con el agua a ebullición y anotamos nuestros valores.
Ya con nuestros registros abrimos el otro codigo que se llama termometroparahorno.ino y modificamos la linea esta:
void setup() { lcd.begin(16, 2); // Fijamos el numero de caracteres y filas lcd.begin(16, 2); // Fijamos el numero de caracteres y filas lcd.print(» Termometro EC»); // Aqi va el mensaje } void loop() { t1 = map(analogRead(0),6,76,0,100); // a 0°C la lectrura de analgRead es 140 y a 100°C es 99 temp1= t1; // lcd.setCursor(4, 1); // Ponte en la line 1, posicion 0 lcd.print(temp1, 1); //muestra la temperatura en el LCD lcd.setCursor(9, 1); lcd.print(«Grados»);
delay(1000);
}
t1 = map(analogRead(0),7,76,0,100);
Cambiaremos el 7 que figura por la lectura que obtuvimos con la sonda en el hielo y el 76 por la lectura de la sonda en el agua a ebullición, grabamos y cargamos nuestro codigo
Voila!!!! termómetro listo
Pruebas, otra vez al hielo y al agua hirviendo, si todo esta bien tiene que darnos exacto 0 y 100 grados, despues ponemos al rojo la sonda y debe sobrepasar los 1000°
Con este diagrama es posible usar termocuplas mas duras, que generen menos tensión, cualquiera que este construida con alambre de hierro y de alguna resistencia de secador de pelo.
Bueno gente fue todo por hoy, espero les haya gustado el video y puedan aplicarlo a sus proyectos siempre el me gusta y compartir ayuda e incentiva a seguir produciendo, asi que manita arriba y a suscribirse si no lo han hecho ya
Ahora lo que les había dicho antes sobre el canal, youtube hace un tiempo viene realizando cambios en su politica de partner y lo que antes te daba para mantener los gastos, ahora no alcanza ni para los maní, el echo es que si queremos mantener calidad hay gastos que no se pueden obviar y sumado a que cada vez son mayores las exigencias del auditorio se pone cada vez mas dificil, no soy partidario de pedirle nada a mis suscriptores, solo el like, compartir y suscribirse, pero vamos que no soy rico y tengo que rebuscarme con algo si quiero seguir en esto, en algunos días voy a hacer un video fuera de programación, es decir no sera el fin de semana como estan habituados y sera de promoción de una empresa, soy muy cuidadoso con las review, habran visto que hice muy pocas, no porque no me hayan hecho ofrecimientos es porque solo las hago si el producto tiene algo que ver con mi canal y puedo enfocarlo en la temática, asi que ese video que hare proximamente tiene que ver con la electronica y lo considero adecuado, por favor no empiecen a verduguearme chingarme o fregarme o como le digan con comentarios cinicos ofensivos e insultantes, yo no la voy con vueltas, un comentario de estos borro y bloqueo al autor al toque, no me gusta entrar en discusiones solo sean comprensivos y vean de que se trata porque puede serles muy util, no voy a desfraudarlos.
Bueno vamos con el juego de la semana pasada, en efecto es un portafusibles de media y alta tensión para fusibles Kearney los primeros en acertar fueron: Ana Ernandes y Luis Daniel Estrella Reynoso y el primer comentario fue de Francisco Moreyra un afectuoso saludo para los tres y a todos los que acertaron y explicaron para que se usa ese aparato aca segun me comentaron le llaman seccionador.
Bueno en el video podran ver al final otro objeto, deben decir como se llama y para que sirve, creo que esta vez va fácil, mucha suerte y hasta la semana que viene Dios mediante
Hola amigos y bienvenidos al espacio de César como varios me han pedido que haga un termómetro para el horno de forjado y fundición de esta entrada, les voy a mostrar uno muy simple que puede fabricarse uno mismo usando un simple tester y haciendo un sencillo calculo.
Es un termometro bastante exacto, suficiente para tener idea cierta de las temperaturas que podemos alcanzar con nuestro horno, ademas es muy simple, cualquiera que tenga un multimetro puede hacerlo
Hola amigos y bienvenidos a mi blog, hoy como ya les había adelantado en la entrada de la semana pasada les mostraré algunas pruebas usando el horno y algunos detalles que se me pasaron por alto en ese video y pueden resultar de interes a la hora de hacerlo, de mas esta decir que es importante vean ese primer video si es que no lo han hecho ademas hoy veran tambien un pequeño accidente que tuve mientras hacia la gabacion .
Hola amigos y bienvenidos a mi canal, hoy les voy a mostrar como hacer un horno para fundir metales y para el forjado , es un video que había prometido hace bastante tiempo pero estaba esperando un material que ahora he conseguido, se trata de de una manta térmica, que simplifica muchísimo su construcción. Se llama fibra cerámica aislante, francamente un producto espectacular para estos fines, ya les dare mas datos y veremos los beneficios de usarlo
Para este proyecto necesitaremos una lata de 20 litros un soplete de los que se usa para pegar membranas en los techos como este, 90 cm de fibra cerámica de aislación térmica dos ladrillos de alúmina, opcional, podes hacer el piso con yeso que va a funcionar bien o arcilla refractaria, también será necesario un soplador como este, que esta hecho con una calefacción de auto, vean la i que ahí está en detalle cómo hacerlo, el hornito puede llegar a los 1200 grados para forjar cuchillos, no se pierdan el final del video porque verán el taller de forjado de un amigo de mi pueblo que hace cosas como esta, el famoso acero damasco.
Hola amigos y bienvenidos al espacio de cesar, y como lo prometido es deuda hoy va una entrada de reciclado para el juntamugre, estare desarmando unas viejas videocamaras. Veran algunas cosas muy interesantes como poner en marcha una mini pantalla que puede servir para por ejemplo montar como mirilla electronica o un endoscopio casero o simplemente como curiosidad.
Tengo varias videofilmadoras antiguas, esta que esta completa fue la primera videocamara que tuve, las otras me las regaló hace algunos años un amigo, el ingeniero Campra de la ciudad de Córdoba que repara estos aparatos, algunas ya las he depredado un poco, otras están mas o menos completas como esta sony, veremos que podemos sacar de ellas
Hola gente y muy bienvenidos a mi blog, hoy les voy a mostrar un experimento con radiactividad mostrando los efectos letales de estas radiaciones sobre seres vivos, es el ultimo de esta serie sobre radiactividad y radiaciones ionizantes por ahora, mas adelante les mostrare el reactor nuclear de fusión de Farnsworth demostratrivo que hice hace tiempo. Este experimento que haré hoy no les recomiendo que lo hagan ustedes en sus casas, no tanto porque se trabaja con radiactividad sino porque se trabaja con bacterias vivas y puede resultar peligroso y contaminante.
Esto que ven ahora es lo que se llama una capsula de petri y la gelatina verde que tiene en su interior es un medio de cultivo, morfi para las bacterias, este medio se llama CLDE y se usa mucho en el laboratorio para cultivar las orinas, como casi siempre las infecciones urinarias son causadas por una bacteria que se llama Escherichia coli, cuando desarrollan sobre este medio las colonias toman un color amarillo, como ven ahora este es un cultivo de orina que ha desarrollado esta bacteria y es la que usaremos en este ensayo.
Lo que voy a hacer es tomar una de esas colonias con el ansa de platino y hacer lo que se llama un inóculo, en solucion fisiológica esteril. Ahora que ha esta bien homogeneo voy a colocar unas gotas del inoculo en la superficie de una capsula de petri con medio clde esteril y con el ansa voy a distribír por toda la superficie. Esta capsula luego la colocare a 37 grados durante 24 horas para que los bichos desasrrollen, pero antes vamos a colocar el material radiactivo para observar el efecto de las radiaciones.
El material que usaremos es americio 241 del detector de humos, este material es un fuerte emisor de particulas alfa, estas radiaciones son poco penetrantes asi que lo pondre del lado de adentro de la capsula cerca la superficie del medio de cultivo. Ahora a la estufa de 37 grados hasta mañana
Transcurren las 24 h…….
fijense lo que ocurrio, toda esta capa amarilla que parece una baba es la escherichia coli que desarrollo en el medio, pero vean la zona irradiada por el americio….
Alli no hubo desarrollo, porque ocurre esto?
Como actúa la radiacion sobre los seres vivos? vamos que mas de uno habra pensado que cuando abrira la capsula una bacteria mutante me comería la mano…. pero no
Los efectos de las radiaciones ionizantes son letales, en este caso es sobre baterias pero bien podría ser sobre las celulas de una persona los efectos que causa son tanto directos como indirectos, así como mutagénicos. Los efectos letales directos se logran a altas dosis de radiación, como en este caso, mientras que los letales indirectos y mutagénicos se consiguen a menores dosis.
Efecto letal directo: por impacto de cuantos de radiación ionizante sobre alguna molécula esencial para la vida sobre todo ADN tambien rompe otras moleculas pero que no son vitales en el adn hay roturas en ambas cadenas, y entrecruzamiento entre dichas cadenas, que no puedan repararse, asi la celula caput.
Efecto mutagénico: deriva de la producción de daños menores al ADN que pueden repararse por mecanismos propios de la celulas pero son propensos a error y aparecen las mutaciones
Efecto letal indirecto: este tipo de efecto es el más importante, y deriva de la radiolisis del agua que provoca la aparición de radicales hidroxilo (OH–) e hidrógeno naciente (H·+). El hidrógeno naciente o radical H libre es un potente reductor, y el radical hidroxilo es un potente oxidante. El radical hidroxilo reacciona fácilmente con macromoléculas, sobre todo con ADN, provocando roturas en ambas cadenas, lo cual se traduce en efectos de letalidad. Si, además, la bacteria está expuesta al oxígeno mientras se la está irradiando, el efecto es aún más intenso, debido a que el O2 reacciona con los radicales libres, originando cadenas de reacciones de autooxidación, muy destructivas, y promoviendo la formación de peróxidos y epóxidos, asimismo letales:
H· + O2 ——> ·HO2
2 ·HO2 ——> H2O2 + O2
Las principales aplicaciones de las radiaciones ionizantes no son crear monstruos con animales superiores, son la esterilización
por ejemplo de material farmacéutico;
material médico-quirúrgico (guantes de cirujano, suturas de nylon, jeringas desechables, agujas, bisturíes, catéteres, prótesis, etc);
alimentos envasados (aunque en algunos países aún sigue abierta la polémica po r parte de ciertos grupos sobre la seguridad de este tratamiento).
Bueno, eso fue todo, espero les haya servido el video y les haya guastado ya saben manita arriba y compartir y si no estas suscrito, pica el logo. Para el proximo video vamos con uno para el juntamugre
El juego de la semana pasada sobre el espia ruso Alexander Litvinenco asesinado con polonio lo acertaron primeros Perro Pluto y Humberto Sura y el primer comentario fue de Lucho Gomez, un afectuoso saludo para los tres y muchas gracias por participar, tambien extensivo el saludo a todos los que semana a asemana se prenden en el juego.
Esta semana es un calculo donde se hay extraviado los signos….
A hacer cuentas se ha dicho. Muchas gracias por ver el video y hasta la semana que viene Dios mediante
entre dichas cadenas, que no puedan repararse, asi la celula caput.
aparecen las mutaciones
