Termómetro para medir altas temperaturas casero


Hola amigos y bienvenidos al espacio de César como varios me han pedido que haga  un termómetro para el horno de forjado y fundición de esta entrada, les voy a mostrar uno muy simple que puede fabricarse uno mismo usando un simple tester y  haciendo un sencillo calculo.


Es un termometro bastante exacto, suficiente para tener idea cierta de las temperaturas que podemos alcanzar con nuestro horno, ademas es muy simple, cualquiera que tenga un multimetro puede hacerlo

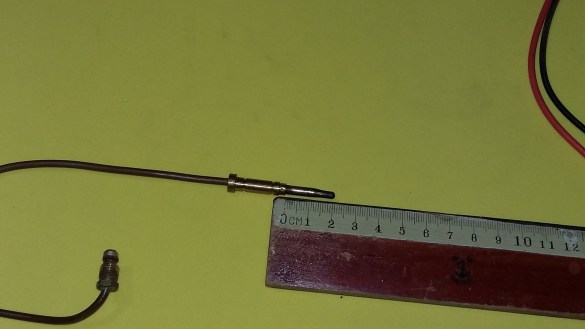

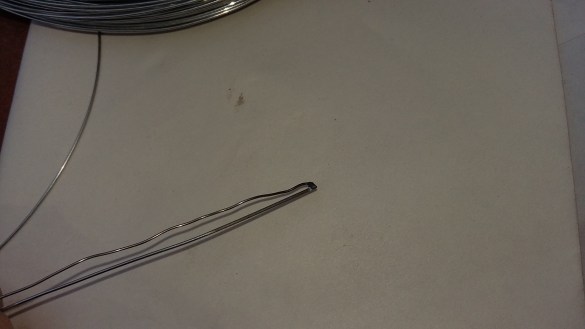

Para empezar vamos a fabricar el sensor que en este caso será un termopar, lo podemos construir con dos alambres cualquiera siempre que sean de distinto material, recuerden que deben usar materiales que tengan alto punto de fusión, de lo contrario no podrán medir altas temperaturas porque se les fundirá la sonda. Una opción sería usar una termocupla recuperada de algún calefactor  o calefón viejo como esta, pero es bastante baja la cantidad de mV que genera igual haremos la prueba, lo mejor es hacerla casera usando alambre de hierro y un alambre que se usa en resistencias electricas que se llama constantan, si no consiguen pueden usar el alambre de alguna resistencia de secador de cabellos y un alambre comun de hierro.

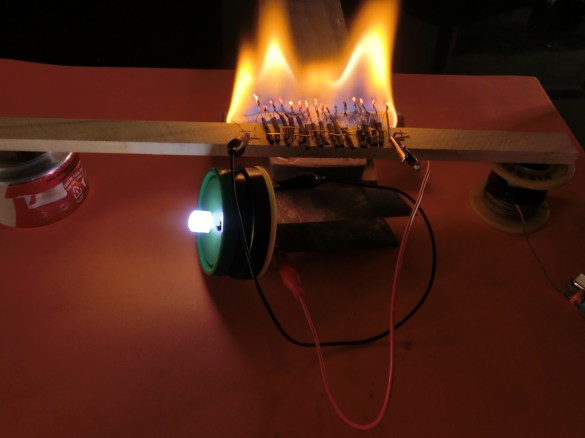

Cuando calentamos la union entre dos metales distintos se genera una tensión en los extremos fríos de esos metales, este efecto es conocido como efecto seebek. Pueden ver un vídeo interesante sobre esto en la i,en ese caso fabrique un generador eléctrico que se basa en esto y pude encender un led a partir de una llama.




Para hacer la union entre ambos metales vamos a usar la soldadora eléctrica pero en este caso no usaremos electrodos convencionales, podremos en su lugar el carbón de una pila y con el arco hacemos la soldadura sin hacer ningún aporte de material, tambien podemos hacer lo mismo usando los 220v de la línea y una resistencia en serie, en ese caso deberemos tener mucho cuidado porque tendremos la fase en uno de los cables y nos puede dar un calambrazo, si quieren en otro video les muestro como hacer este truco paso a paso, pidanlo en los comentarios si les interesa.

Para aislar ambos alambres voy a usar los tubos de alúmina que traen las lámparas de alumbrado público de sodio, si van a los lugares donde hacen los cambios de las lámparas de la vía pública les van a regalar alguna. podemos aislar solo uno de los alambres, en el otro extremo colocamos spaguetti termofusible o del común, la sonda debe tener por lo menos 30 cm de largo, no vale usar alambres muy cortos porque el fenómeno se da si entre la unión que es el extremo caliente y las puntas donde tomamos la tensión vamos que si ambos extremos de los alambres estan a una misma temperatura no se genera ninguna tensión debe haber un extremo caliente y un extremo frio

Bien ya está listo el sensor. Para probarlo pondremos el multímetro en las dos puntas libres de ambos metales en la escala de mV y medimos la tensión que hay colocando la punta del termopar en hielo y luego en agua hirviendo. Hay pares de metales que son capaces de generar unos cuantos mV, otros menos, en este caso he usado una aleacion de niquiel y cobrel que se llama Constantan pueden conseguirlo en casas donde fabrican hornos electricos es un muy buen material para fabricar termocuplas.

Ya podemos calcular la temperatura haciendo una cuenta para esto necesitamos medir dos temperaturas conocidas por ejemplo la del agua hirviendo 100 grados y la del hielo derritiéndose los cero grados

Las lecturas que conseguimos fueron…..

A 0°  el hielo,   -0.7 mV

A 100 grados   4.0 mV sacamos el factor,

con estos dos valores podemos decir que entre 0 y 100 grados hay 4,7 mV la suma de los 0,7 mas los 4.0

Ahora

100/4,7= 21.2  que es el factor de nuestra termocupla

Cualquier lectura del tester x  ese factor 21.2 nos dara la temperatura, es el numerito mágico, ojo que ese numero varía en cada caso, es un valor experimental que deberemos obtener con la sonda que fabriquemos, en este caso es ese numero pero puede ser otro valor.

Para ejemplificar haré el mismo proceso pero esta vez usaré la termocupla comercial de un calefón


A 0º la lectura es de….

A 100º la lectura es….

sumamos ambos valores y sacamos el factor:

100/   =

Como ven en este caso el valor es distinto depende del material que usemos para la sonda.

Bueno Ahora hacemos la prueba de medir alta temperatura, pondremos a calentar la punta de la sonda hasta el amarillo que según la tabla corresponde a temperaturas de entre 1100 y 1200º

La lectura obtenida es 58mV que multiplicada por el factor 21.1 da una temperatura de 1229º

Con este termometro es posible medir hornos de panadería, el horno de la cocina en forma muy simple.

Si hay interes puedo hacer en otro video  este mismo termómetro usando arduino para que la lectura sea directa sobre el display

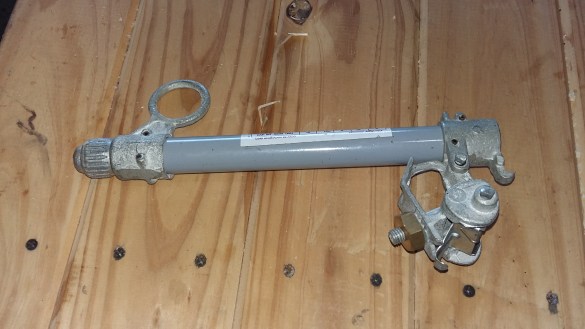

Los ganadores del juego de la semana pasada que era adivinar para que sirve el objeto que ven ahora, bueno, se trata de la valvula de la bomba de un molino de viento y acertaron primeros Dr, veturk y Ricardo Bianco el primero en comentar fue Eclipse Rock de catamarca Un afectuoso saludo para los tres y muchas gracias por participar , tambien el saludo a todos los que participaron del juego.

Esta semana hay que decir para que sirve este aparato que esta en la foto….   bueno gente muchas gracias por ver el video hasta la semana que viene Dios mediante
