Reciclado de una videocamara


Hola amigos y bienvenidos al espacio de cesar, y como lo prometido es deuda hoy va una entrada de reciclado para el juntamugre,  estare desarmando unas viejas videocamaras. Veran algunas cosas muy interesantes como poner en marcha una mini pantalla que puede servir para  por ejemplo montar como mirilla electronica o  un endoscopio casero o simplemente como curiosidad.


Tengo varias videofilmadoras antiguas, esta que esta completa fue la primera videocamara que tuve, las otras me las regaló  hace algunos años un amigo, el ingeniero Campra de la ciudad de Córdoba que repara estos aparatos, algunas ya las he depredado un poco, otras están mas o menos completas como esta sony, veremos que podemos sacar de ellas

Si el equipo esta completo, podemos recuperar  la valija de transporte, son de muy buena calidad especiales para llevar el equipo para filmacion actual o para algun otro uso

Los cargadores de batería son muy robustos y si tenemos suerte podemos recuperar  las baterías que son de 6V, estas dos por ejemplo estan utilizables para algun trabajo de robotica,  en algunos casos venía una pseudobatería que se acoplaba al cargador y tenía una tensión regulada para alimentar directamente la camara, esta por ejemplo, estas fuentes son bastante robustas y nos pueden servir para diversos proyectos. Medimos la tensión…… 6 voltios y medio mas o menos

Vamos al aparato en si, tienen piezas que son muy parecidas a las que sacamos cuando desmontamos las videoreproductoras VHS con dimensiones reducidas ya que estas camaras  funcionaban tambien con cassettes como este,  les  muestro esta que ya la he desarmado antes, tiene unos  quichicientos mil tornillitos miniatura además algunos super escondidos, sacamos la carcasa y nos queda el sistema de tracción de la cinta con su cabezal de video, a esto lo podemos usar para armar un estabilizador de cámara como muestro en el video de la i, tambien tengo la tentación de hacer un giróscopo, por ahi lo hago en otro video, estan los cabezales de audio y borrado,  Hay como vimos en el reciclado de la videoreproductora varios sensores, algunas barreras opticas iR y sensores Hall con el que pueden fabricar un levitador magnetico como el que hizo Gaston de Proyectos led que esta muy simple y es muy llamativo, en la tarjeta les dejo el link porque esta imperdible, esos sensores estan debajo de este cabezal de video.

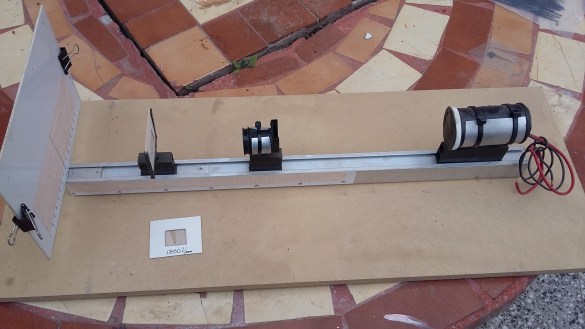

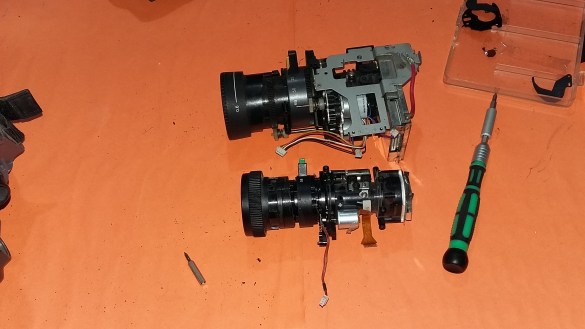

Otras cosas que podemos recuperar son las lentes, el ocular es una potente lupa y las lentes frontales son de muy buena calidad ademas vienen con interesantes mecanismos para acercar y alejar con varios motores miniatura, tambien vere de hacer algun experimento optico con estas lentes, al ocular lo podemos usar en un banco óptico didáctico como este, que hice hace tiempo y esta muy bueno para presentar en feria de ciencias ya que pueden hacerse muchos experimentos con la luz. Tambien si les interesa puedo hacer el video sobre este banco optico




Que mas tenemos, esta la cámara en si con un sensor CCD o de ese tipo, esta justo detras de las lentes frontales, aca tengo un conjunto de una de las videocamaras que desarme, me gustaría ver si puedo alimentarlo y usar el conjunto como cámara analogica, lo dejare para otro video si puedo lograrlo

La parte electronica es casi toda de montaje superficial, hay quienes pueden sacar cosas a mi los ojos no me dan, igual hay una buena buena cantidad de swichs, llaves miniaturas, conectores de todo tipo.Tambien hay un microfono tipo electret20170809_141344

Algunas videocámaras traen un telémetro, como este que ven aca, es para el foco automático trabaja con iR emite un rayo por una de las lentes y recibe el rebote en la otra lente luego calcula la distancia y ajusta



Y llegamos a la frutilla del postre, el monitor que a veces esta incorporado como en este caso y en otras es un brazo movil y puede sacarse completo como en este caso, este monitor es una verdadera joyita, es un tubo de rayos catodicos en miniatura, aca pueden ver que dice un cartel que no se le ocurra abrirlo porque hay alta tensión y pueden quedar electrocutados, asi que sin mas preambulos voy a abrirlo, porque sera que cuando me dicen no hagas esto voy de cabeza a hacerlo…. ustedes no metan los garfios si no saben, porque si van a recibir una descarga electrica

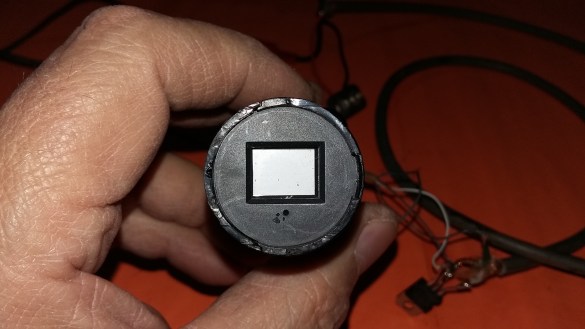

Miren lo que es, tiene un pequeño flyback que es este y al frente la pantalla de 1 cm por 0,7 , y no van a creer lo que voy a hacer, lo voy a poner en marcha, pueden ver que tiene muy poquitos cables a la salida, solo 4, dos corresponden a la alimentación, que es seguramente de unos 5 o 6 voltios y  uno de los otros cables es la entrada de video compuesto,

Para descubrir cuál es la alimentación buscamos cuál de los cables va al negativo de algún electrolítico, en general verán que en esas pistas hay muchas soldaduras es la masa, ese es el negativo, para el positivo buscamos el cable que vaya al positivo de algún electrolitico, en este caso es este, ahora le metemos 5 voltios  y se enciende!!! desconectamos y colocamos todos los plásticos para no recibir descargas, puse un 7805 para regular y alimento con dos baterias 18650 en serie.

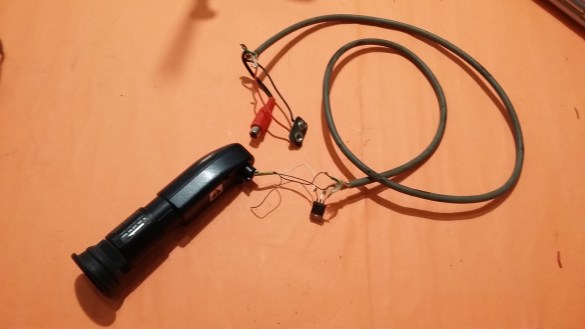

Para saber donde podemos conectar el video vamos a prueba y error ingresando señal de video de una cámara o una lectora de dvd,  una vez encontramos la entrada podemos colocar una ficha. Como ven es una TV miniatura….


Ahora probaremos inyectando señal de una cámara analogica…..

Increíble…..

De mas esta decir que podemos usar la fuente de alta tensión que usa el tubo para algun experimento en caso que el tubito este roto..



Bueno ya tienen algunas ideas de lo que hay dentro , espero que les haya gustado  y le pongan el like que tanto reconforta, comenten mucho, compartan y suscribanse si no lo han hecho ya.
