Mejorando las prestaciones del microscopio óptico (3ra parte)


Resolución

Una de las formas de mejorar la resolución de un microscopio es elegir la iluminación adecuada.

La resolución es lo que nos permite ver dos puntos cercanos en una imagen por separado y no en una misma mancha, por ejemplo vamos en la ruta y vemos venir un automóvil a lo lejos con sus luces encendidas, al principio solo vemos una luz, a medida que se acerca llega un punto que distinguimos ambos faros, ese es el límite de resolución de nuestra vista en esas condiciones. Con el microscopio ocurre lo mismo, hay tres factores que intervienen en la resolución de un microscopio, la calidad del objetivo es una, la refracción de la muestra que se mejora notablemente empleando aceite de inmersión y la longitud de onda de la luz  de iluminación, cuanto mas corta sea mayor será la resolución, sabemos que en el espectro visible, el rojo es la onda mas larga y el violeta la mas corta, por tanto si iluminamos con una lámpara rica en rojos, la resolución será mas pobre que si iluminamos con una luz azul.

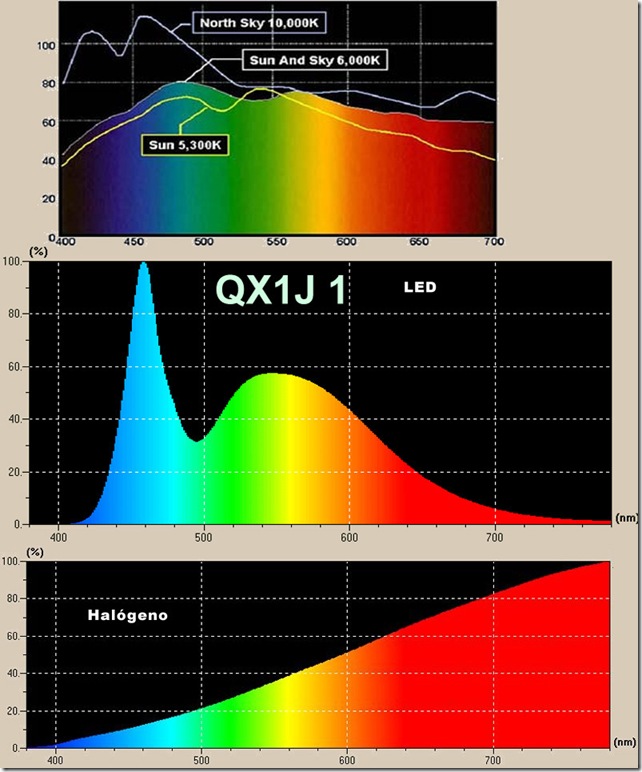

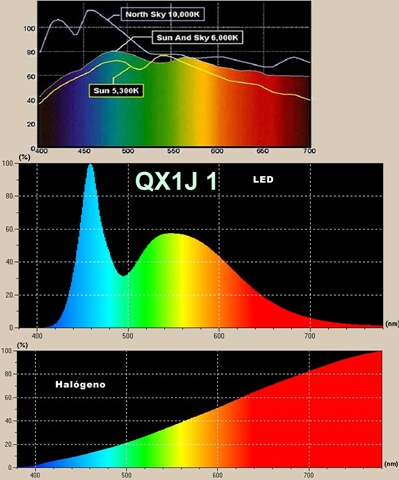

Como ilustración he conseguido los espectros de la luz solar, la luz blanca de led y la luz halógena



todos

Imagen tomada de:

http://www.hondask.es/foro/showthread.php?2404-xenon-rosa/page2

Como puede apreciarse la luz de Led tiene una buena componente de luz azul, no así la luz de halógeno, la que además, tiene un consumo considerable y una buena porción de infrarrojos que aumentan la temperatura, en verano se hace notar esta particularidad

La reforma de mi microscopio LOMO, este microscopio es muy antiguo tiene mas de 30 años y además tiene una buena campaña de uso, originalmente traía una lámpara de 25W que se conectaba directamente a 220v sin transformador, lo que a mi gusto lo hacía peligroso (electrocución) y la iluminación era de tono amarillento, traía un concentrador hecho con una lente convergente.

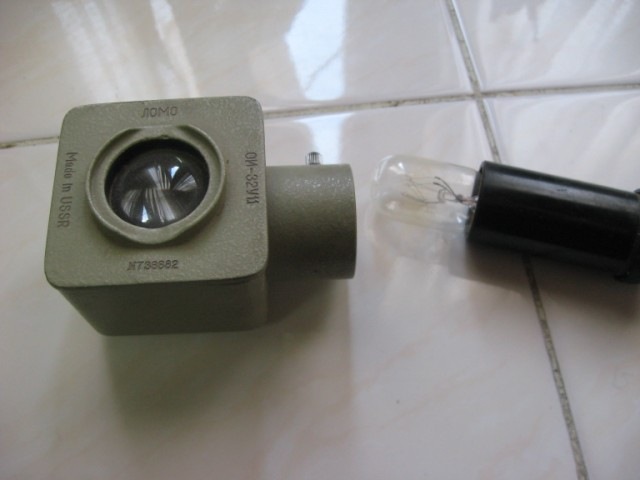

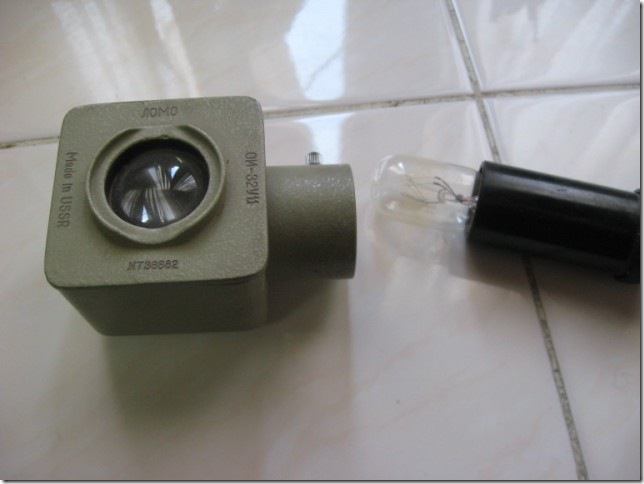

resolucion 006 []

resolucion 007 []

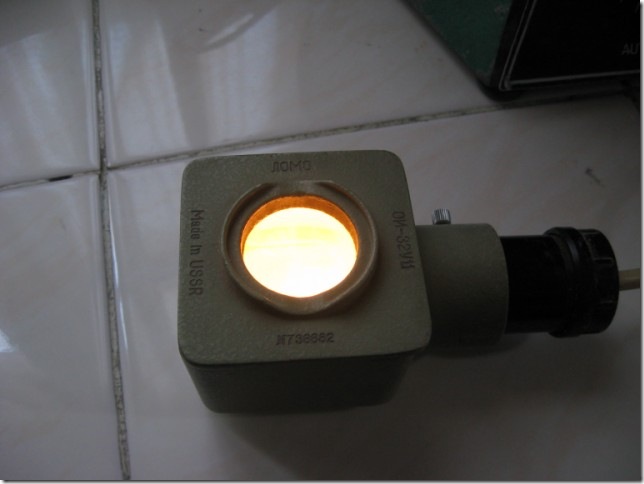

Se puede ver a simple vista el amarillo de la luz

resolucion []

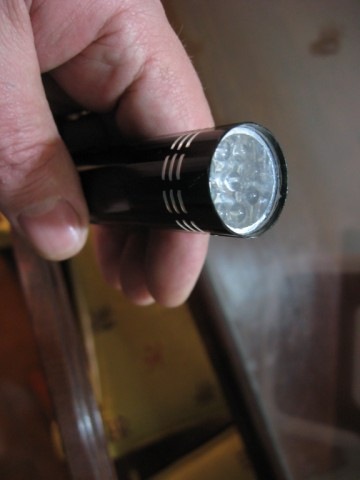

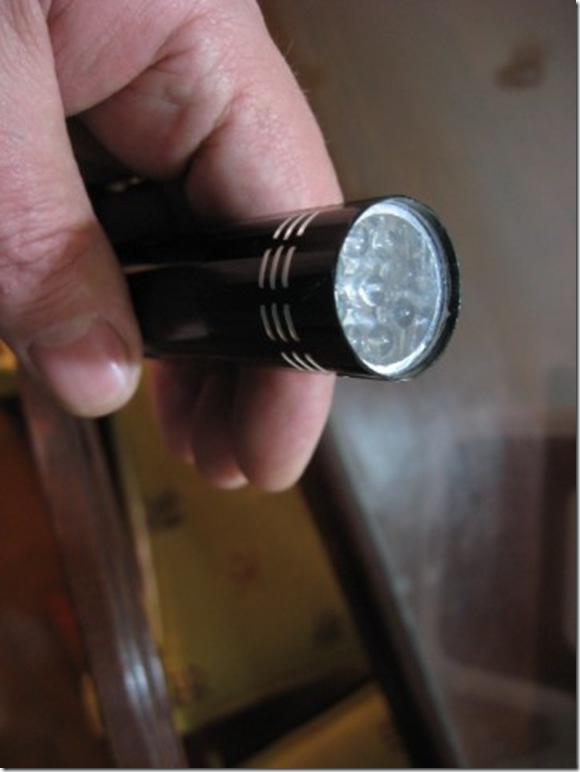

Con una linterna de leds, para el trabajo utilicé una igual que esta, pero de color azul

resolucion 002 []

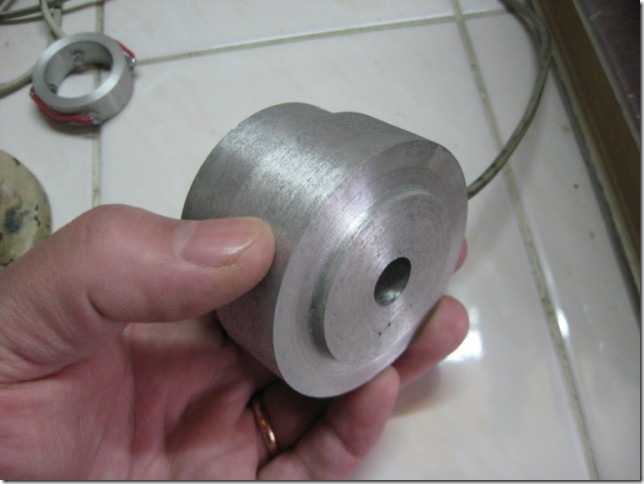

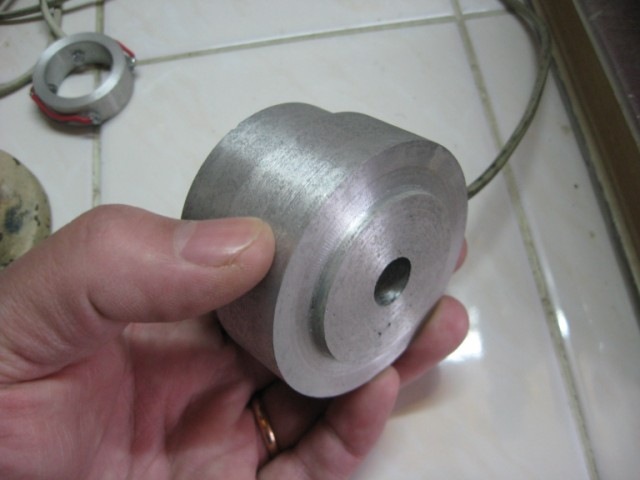

En aluminio tornee una pieza que encaja justo en la base del microscopio

resolucion 003 []

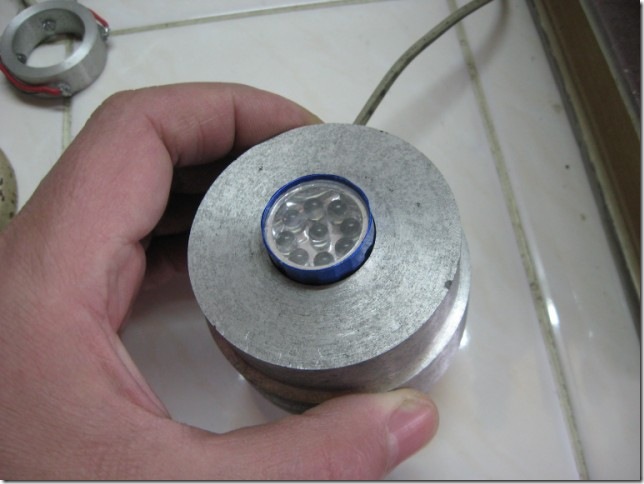

En la parte superior encaja la linterna a la que le he cortado una parte

resolucion 008 []

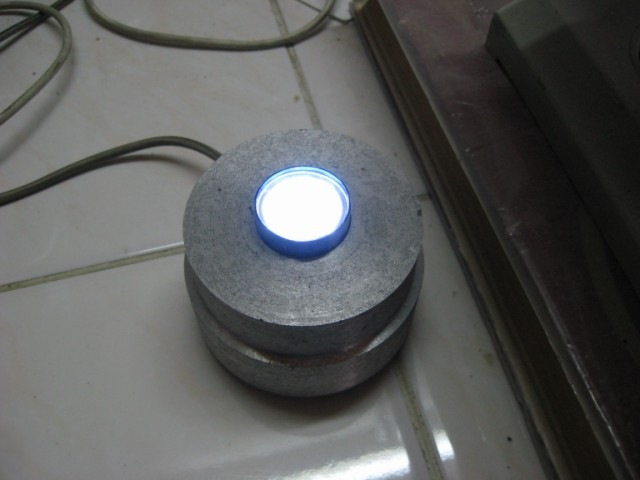

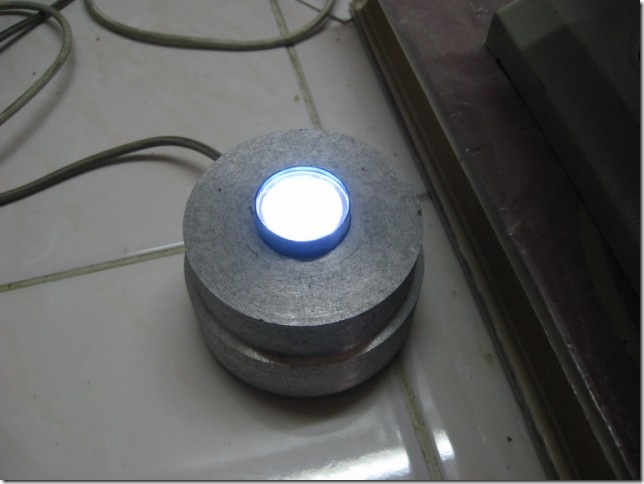

Acá puede verse la luz bien blanca.

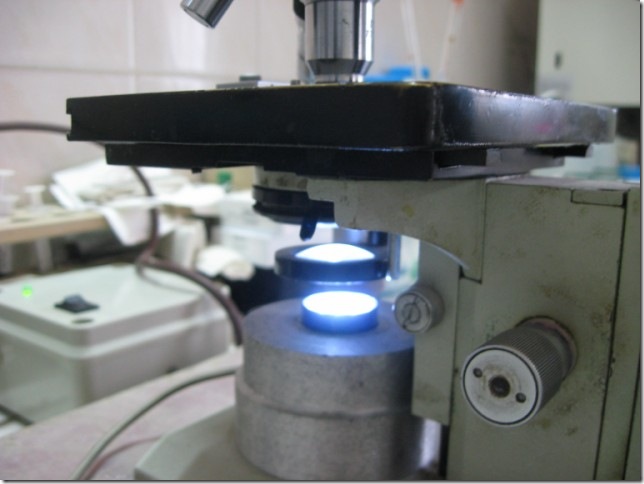

 resolucion 009 []

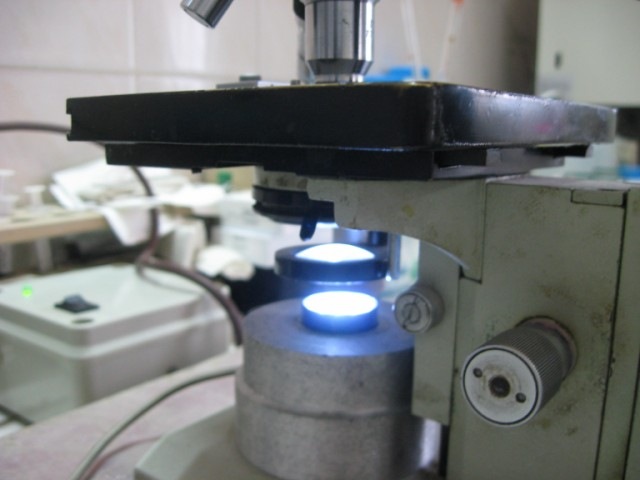

El pobre microscopio esta bastante castigado, lleva 30 años ininterrumpidos de trabajo

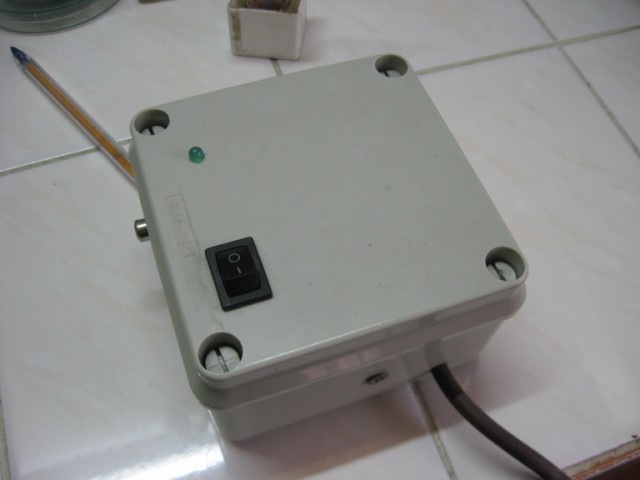

La fuente, para no estar alimentando con pilas, construí una sencilla fuente que suministra 3v a 2 A regulados

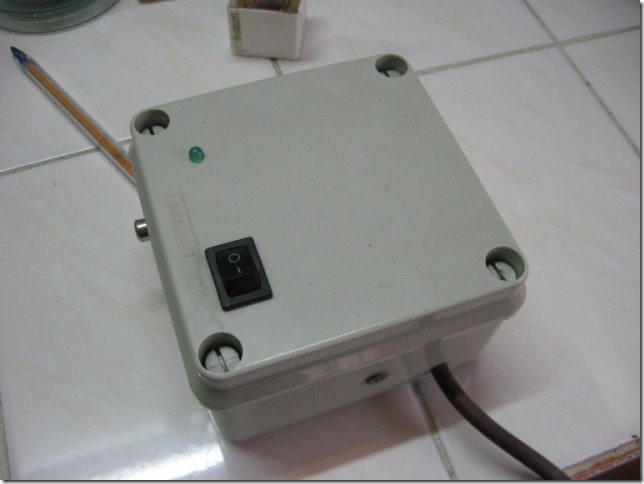

resolucion 004 []

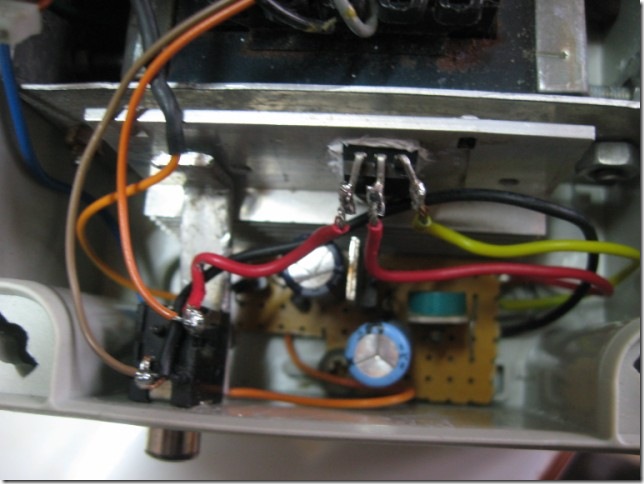

resolucion 005 []

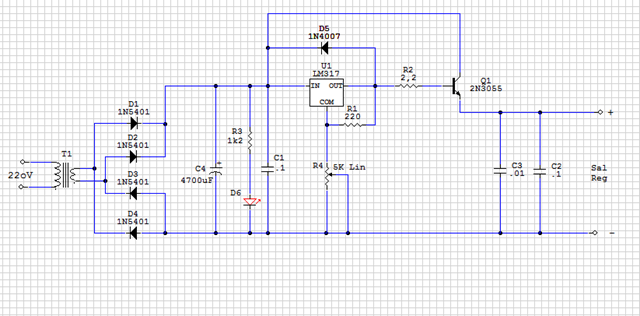

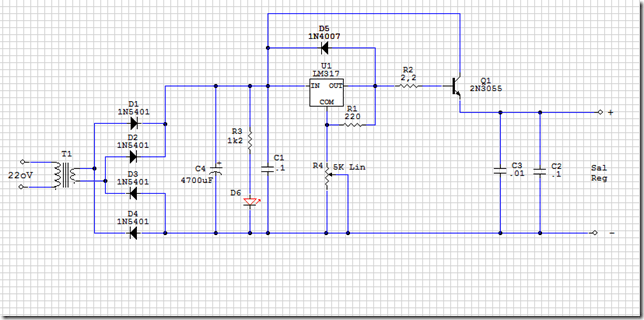

El diagrama de la fuente es básicamente el de este página, el tansformador que usé es de 6v 2A. Y el transistor final en lugar del 2n3055 usé otro que tenía.

http://www.proyectopic.com.ar/circuitos_e/fuente/Fuentereg.htm

fuente

No hay que pensar que este cambio en la iluminación va a producir un cambio sustancial en la calidad, sin embargo si puedo asegurar que hay mejor nitidez que con la luz original.
