Reciclado de una tablet


Si señores, otro video para el juntamugre, esta vez le toca el turno a esas tablets tan frágiles que siempre terminan con el cristal tactil trizado, como esta que desarmare hoy para ver que podemos recuperar


Si bien estos aparatos son bastante compactos hay varias cosas interesantes en los mismos que podemos sacar

bueno vamos con el tema de hoy, como ven esta tablet tiene el vidrio trizado y cambiarlo cuesta prácticamente lo que cuesta una tablet nueva, asi que es comun encontrar tiradas tablets en estas condiciones, para desarmarla hay que hacer palanca en el borde con alguna cuña plástica o con el destornillador plano, en general no tienen tornillos, una vez quitamos la tapa nos encontramos con varias cosas, lo primero a recuperar es la batería de litio, estas son generalmente de 3.7v y esta es de bastante capacidad 4200 mA/h casi tres veces la capacidad de almacenamiento que una bateria de celular que por lo general tienen unos 1600 mA/h, esta bateria tal como esta la podemos acoplar a uno de estos circutitos que son muy economicos y fabricarnos un powerbank, les recomiendo ver el video que esta en la i donde les explico como hacer el powerbank y como pedir los modulos de carga. Tambien la podemos usar para fabricarnos una luz de emergencia con leds y tendremos luz para bastante tiempo.


Que mas tenemos, en esta parte encontramos un altavoz que puede servirnos para algun proyecto, tambien hay un pequeño microfono electret, es este, tambien esta bueno recuperarlo para fabricar un microfono espia o como repuesto si se nos rompe el del celular que son del mismo tipo

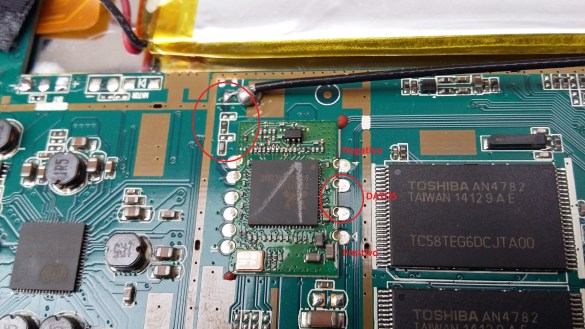

En la placa esta soldada una plaquita mas chica, es la placa wifi, esta placa la podemos separar calentando con la pistola de calor y conectarla a una pc ya que es usb, antes de separarla con calor vamos a identificar las conexiones de alimentacion y de antena, la antena es este cable que va hasta una especie de cinta que va adherida a alguna parte del gabinete, como pueden ver la placa de un lado tiene cuatro contactos y del otro tiene varios mas, la parte donde hay cuatro es la parte que va al usb, con el tester en ohms medimos entre alguna masa que veamos en la placa o en el cable negro que sale de la bateria y cada uno de los cuatro contactos, uno de ellos tendra resistencia cero, ese correponde al negativo, generalmente es uno de los contactos del extremo y el positivo esta precisamente en el otro extremo, los dos terminales centrales son los datos. De la misma forma podemos identificar del lado donde hay varios conectores el que va a la antena Hoy no voy a mostrar como conectarla al puerto usb de una pc lo hare en otro video, si lo hacen por su cuenta tengan cuidado porque estas plaquetas se alimentan con 3.7v y no con 5v asi es que si no saben esperen a que haga el otro video.


Que mas tenemos, estan las dos cámaras de video la frontal y la de selfie, pero lamentablemente no podremos ponerlas en marcha por separado, son estas dos. como ven ya le había sacado todos los tornillitos a la placa para poder sacarla

Bien sigamos, desconectando todas las cintas cond20180516_192124.jpguctoras, esto se hace levantando este plastico negro que tienen los conectores, tambien tendremos que desoldar en este caso los cables de la batería  y otras tres conexiones, bien ya nos ha quedado la bateria y la pantalla solamente. Con cuidado despegamos la batería que esta adherida a la cobertura de aluminio de la pantalla

Ahora con el destornillador vamos separando el cristal tactil de la pantalla en si,  la pantalla propiamente dicha puede servirnos para sacar filtros polarizados, pueden ver el video de reciclado de pantallas lcd que esta en la i, para mas informacion

Bien, aca esta el muerto, el cristal tactil, este esta hecho pelota tiene muchas trizaduras pero si fuera el caso de que solo tiene una trizadura pequeña podemos hacerle una chapuceada y tratar de arreglarlo, ya veran porque.

Si observan los bordes pueden ver que tienen esos guiones, esos son los extremos de las conexiones, si en la escala ohm medimos entre dos puntos perpendiculares a esos terminales y si no hay trizadura en el medio veremos que hay continuidad, ven….

Con un trocito fino de aluminio pegado podriamos intentar arreglar los sectores que la trizadura dejo sin continuidad, quedara horrible por supuesto… otra posibiliodad es usar trozos de esta pantalla para hacer interruptores tactiles en algun proyecto.

Bueno fue todo gente, como vieron algunas cosas podemos sacar a pesar de ser tan compactas estas tabletas, ya saben poner el me gusta y compartir es una obligacion del buen seguidor, y si no sos seguidor yo no se que esperas para suscribirte, pica ahi te digo!!!

Vamos a la trivia

Estaba fácil la semana pasada no, este aparato es una lampara nautica que se usaba para hacer señales con la costa o con otros barcos por el sistema morse, el primero en acertar  fue El Pedre, que no solo acerto sino que me dijo de donde había tomado la foto, en efecto hace un par de semanas estuve visitando las exclusas de miraflores en panama donde tome la imagen en el museo, tambien acerto Facundo Cacha y el primer comentario  fue de Gabriel Cuevas. un afectuoso saludo a los tres y muchas gracias por participar, y un saludo a todos los demas que acertaron y participaron que fueron muchos.

Hoy la trivia es esta imagen que me envio Pablo Martinez Marcilli, esta bastante dificil veremos que suerte corren, gracias Pablito, si en sus casas tienen aparatos extraños o curiosos que puedan servir para esta seccion pueden colaborar enviando fotos o videos a mi cuenta de face o a la direccion de correo que figura en el canal donde dice mas informacion, tambien les estare muy agradecido a los que quieran colaborar con la traduccion y subtitulado de los videos
