Generador de alta tensión 50 Kv sin alimentacion eléctrica Wimshurst


Hola, como les va, muy bienvenidos. Hoy voy a mostrarles como fabricar una maquina que puede generar muchisimos voltios y no lleva pilas, ni baterías, ni esta conectada a la red domiciliaria, no es un invento mio por supuesto, es una maquina de influencia que se llama maquina de winshurst, porque la inventó ese científico. Es una maquina electrostatica y es muy interesante para hacer una variedad de experimentos que mostrare en otro video.


Esta maquina es algo mas peligrosa que un generador de Van Der Graaf ya que posee dos capacitores que acumulan las cargas y las descargas son importantes

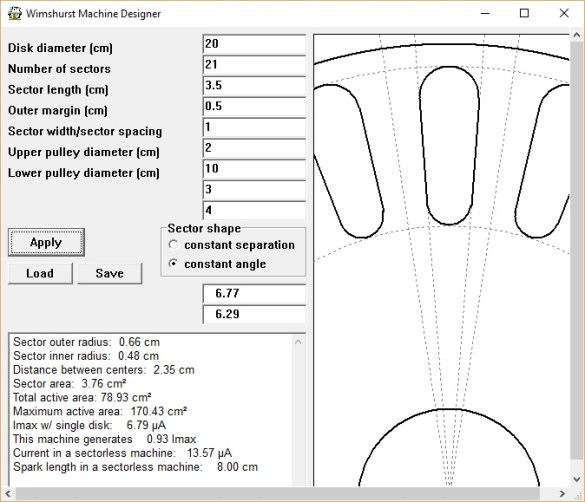

No me voy a detener mucho en las partes, pero podran ver todos los detalles de construcción de la misma, lleva como vieron en la entrada dos discos de plastico o metacrilato, para hacer esta maquina use PVC aunque si puedan haganlos con metacrilato, el pvc es medio rugoso y se mancha bastante con el uso. Use caño de 10cm de diametro unos 25 cm, los calente con la pistola de calor y prense para que queden bien planos, luego recorte con tijeras.  En mi caso la hice de 20 cm de diametro con 20 sectores de aluminio, pueden usar el programa del profesor Queiroz que calcula los parametros en la descripcion esta el link para bajar el programita nos da una plantilla

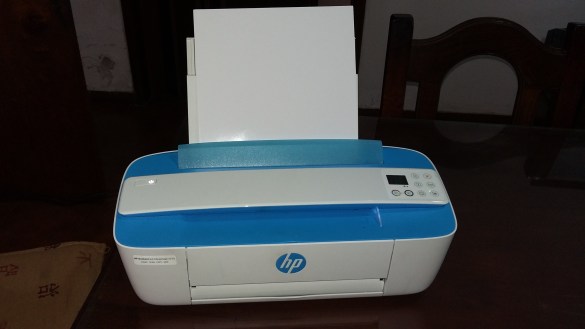

Ahora voy a imprimir esa plantilla con la nueva impresora de Hewlett Packard que esta sponsoreando este video, la Deskjet 3775 esta impresora esta genial, podes imprimir directamente desde el celular o la tablet sin conectar ningún cable se conecta por wifi, fijense que facil, ya tenemos la plantilla,  ademas tiene una excelente calidad en impresión de imagenes aca les muestro  esta foto de la chispa que vieron al principio del video la verdad sale como una foto revelada, otra virtud  es el tamaño muy chica y  portatil y ademas bonita, cumple con las tres b buena bonita y barata, se las recomiendo, les dejo el link en la descripcion por si les interesa

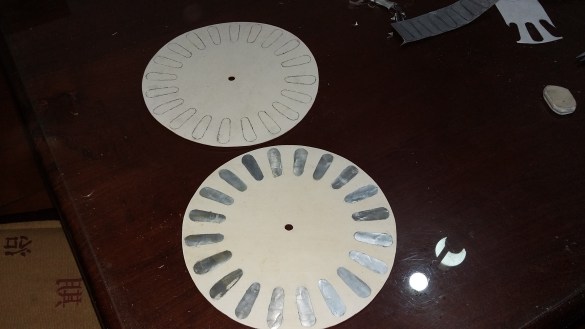

 bien una vez tenemos la plantilla impresa marcamos los sectores en alumino de una lata de cerveza y los recortamos con tijera de cocina, con la misma plantilla dibujamos en los discos los lugares donde debemos pegar los sectores y los pegamos con cemento de contacto, Tambien necesitaremos hacer circulos con la mecha copa de varios diametros para hacer las poleas. Para fijar las poleas a los discos use valvulas de goma de bici que haran de buje, hay que pasarle una mecha de 5 mm porque el interior no es todo del mismo diametro. Para la base usamos un tablero de madera de ….   y dos tirantes de…..   a los que agujereamos para instalar los discos y dos poleas de mayor diametro que traccionan por medio de una manivela, para los ejes use varilla roscada de 3/16


Para las poleas solidarias a la manivela necesitamos otras dos valvulas de bici.

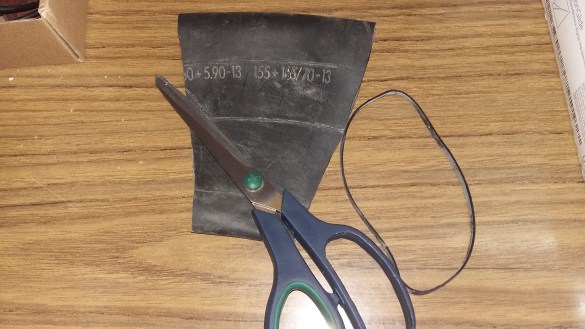

Para las correas use una goma de auto. Fijense que una de las correas esta cruzada, eso hace que los discos giren en distinto sentido.

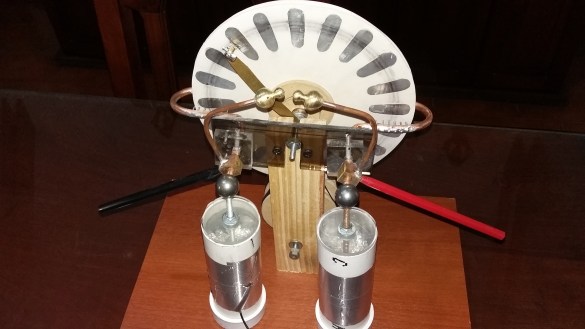

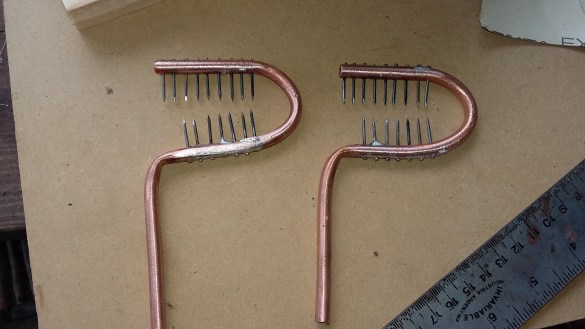

Las barras neutralizadoras son dos, hechas con fleje de bronce y en las puntas terminales de regleta donde ira sujeta la escobilla que debe rozar fisicamente con los sectores, Los colectores uno de cada lado con caño de cobre a los que he soldado clavos con estaño y estan sujetos al tirante por medio de un trozo de metacrilato, para fijarlos use unos tornillos a los que solde unas bolitas de acero, es muy importante que todas las terminaciones esten pulidas y redondas, cualquier punta hara que la maquina rinda mucho menos y las chispas sean mas cortas. las jarras de lyden son dos capacitores se hacen con pvc de 5 cm de diametro, una tapa ciega y unos trozos de acrílico,


en el interior se coloca aluminio de una lata de cerveza y ademas para que haga contacto papel de aluminio de cocina abollado, por el lado externo cinta de aluminio de la que se usa para sellar los tubos de aire acondicionado, los sectores pueden hacerlo igual con esta cinta.

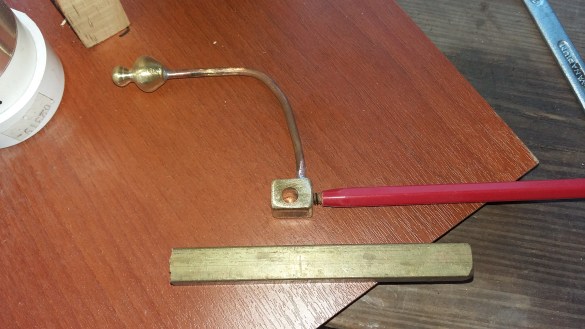

Bueno nos quedan los descargadores, pueden hacerlos soldando bolitas de acero a un alambre de cobre, yo los hice torneados, y para sujetarlos a los colectores use un trozo de bronce y un par de plasticos de boligrafos.

Estas maquinas una vez armadas, si no obtenemos los resultados esperados es necesarias ir afinandolas como a un piano, lo mejor para esto es quedar al oscuro y hacer girar la manivela y ver por donde se fugan las cargas. cuando gire por primera vez en esta maquina la chispa era de menos de 1 cm, despues de varios ajustes llega casi a 4 cm y aun le falta algo de ajuste.

Bueno voy a imprimir la foto de una chispa en la portatil HP 3775 para que vean la calidad de impresión de esta maquina, ademas me viene barbaro porque voy a a estar dando una charla en Rio Cuarto y para ilustrar el stand me viene al fenómeno, parece una fotografía de las de revelado. Esta muy buena y esa practicidad de imprimir directo desde el celular o la tablet sin andar enchufando cables esta impagable, ademas es bonita, digamos cumple con las tres b, buena bonita y barata… les dejo el link en la descripcion.

Bueno eso fue todo por hoy en proximos videos les mostrare algunas pruebas con esta maquina, No se olviden del like y compartir.

Gracias y hasta la semana que viene Dios mediante.
