Como hacer un Interruptor de pedal de multiples usos


Hola amigos y muy bienvenidos a mi canal, hoy voy a hacer este video mostrando cómo fabricar este práctico pedal interruptor que puede usarse en variadas máquinas eléctricas, dejándonos la posibilidad de tener ambas manos libres y accionar las herramientas con el pie.




Habrán visto el video de la semana pasada sobre la soldadora de puntos, que si no lo vieron les dejo en la i el link, ahi mostraba la necesidad de tener las dos manos libres al momento de hacer una soldadura para sostener las chapas, varios seguidores comentaron sobre la practicidad del dispositivo por eso lo voy a describir con detalle.

Se que para muchos esto resultara algo por demás simple,  pero para otros que están comenzando seguro les servirá.

Para este dispositivo necesitaremos los siguientes materiales


2 maderas una de 28x8x1,5  y la otra de 20x4x1,5

1 interruptor de timbre, puede ser a botón o del tipo tecla

1 bisagra de 3,5cm

1 tomacorrientes

1 ficha

3 metros de cable de 2×1,5 mm

tornillos tacos de madera y un pequeño resorte o muelle

El diagrama eléctrico es sumamente simple


Armamos la ficha de conexión a la red con el cable

En el otro extremo conectaremos el tomacorrientes.

Una vez que lo tenemos armado a unos 10 o 15 cm de donde conectamos el tomacorrientes vamos a cortar uno de los cables, solo uno y allí conectaremos el botón de timbre.


Ahora que ya está armada la parte eléctrica, podemos probarla enchufando en el toma cualquier artefacto, por ejemplo un foco y probamos, cuando presionamos el botón de timbre debe encender, ahora que hemos probado vamos a armar la parte mecánica

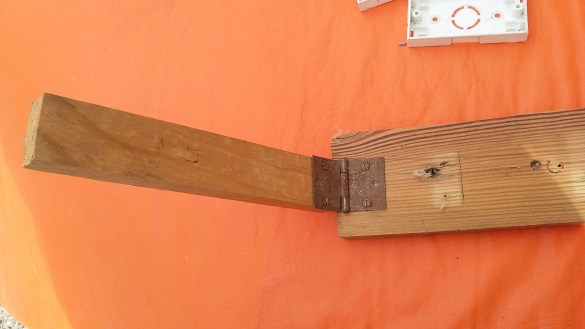

En la tabla más grande colocaremos en un extremo la bisagra y fijamos la otra madera de modo que la bisagra quede del lado interno como se ve ahora


En el extremo de la tabla más ancha fijamos el tomacorrientes y el boton de timbre de modo que presionando la tabla superior el botón quede presionado.

Para que en un descuido y a pata pesada no rompamos todo vamos a colocar un taco de madera para que el pedal haga tope.

Igual si ven que el botón de timbre no hace suficiente fuerza hacia arriba para levantar el pedal podemos ponerle un muelle o resorte, acá pueden ver como lo hice fijandolo con un tornillo a la madera que hace de base.

Asi queda el modelo terminado…

Vamos a probarlo


Bueno se que es un video básico pero hay muchos que están iniciándose en la electricidad y este es un proyecto simple bueno para empezar con algo, si les gustó o les sirvio el me gusta es importante y un premio para el que está todas las semanas produciendo cosas interesantes para ustedes. Compartan y si no están suscritos los convido a hacerlo picando sobre el logo.

En la trivia de la semana pasada los dos primeros seguidores en acertar y ver a Pepe Grillo fueron Gabbers e Inavedra y el primero en comentar fue Lucho Gomez de Santa Fe argentina, les mando un afectuoso saludo a los tres y gracias mil por participar y a todos por alentar permanentemente.


En el juego de esta semana tienen que decirme para que sirve esta maquina que estan viendo ahora, es bastante facil, suerte en el juego

Un saludo para todos y hasta la semana que viene Dios mediante
