Power Bank muy fácil, cargador portatil para tu movil y camara


Hola amigos y bienvenidos a mi canal. Cuantas veces salimos de viaje y tenemos que matar varias horas ahi sentados sin nada que hacer y es el momento de cargosear el celular para que nos pase el tiempo rápido, pero en lo mejor del jueguito  empezamos la lucha con la batería y al poco de andar ya estamos con 10% o menos y sin la posibilidad de recargar, ya que la mayoría de los micros o aviones no trae una entrada usb en el asiento, igual nos pasa cuando nos vamos a algún lugar sin luz eléctrica, sea de camping o alguna excursión al campo, hoy veremos cómo hacernos de un power bank que nos permite cargar nuestro móvil algunas veces y seguir jugando como poseídos con el bendito teléfono

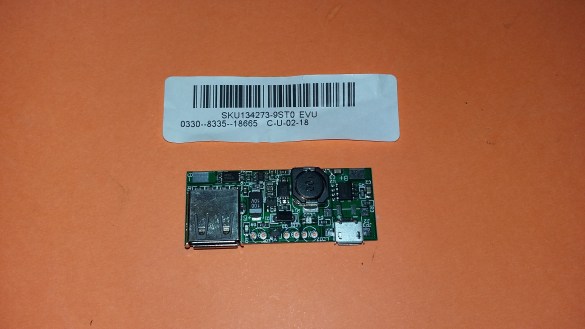

Para este proyecto vamos a utilizar baterías de notebook que hayan sido desechadas, de ella sacaremos las baterías para nuestro power bank y tambien necesitaremos unos módulos muy económicos,  en la descripcion dejo el link donde conseguirlos, no les propongo hacerlos porque estas baterías requieren de un régimen especial de carga y si bien no son complejos llevan bastantes componentes y verdaderamente no merece la pena hacerlos cuando ya vienen hechos y tienen un muy bajo costo, cada modulos salen unos 3 dolares, asi que  por ese precio  tendremos este dispositivo tan útil y las baterías las conseguiremos practicamente gratis.

Este tipo de batería no se puede cargar con cualquier fuente porque explotan, asi que es mandatario usar este modulo

En general las baterías de notebook  tienen varias celdas que llevan la denominación 18650 son una especie de pila que tiene un voltaje de alrededor de 3.8v,  casi siempre estas baterías estan en buen estado, porque en realidad la mayoría de las veces las baterías de notebook no se agotan por problemas de celdas, tienen en una plaqueta que esta en el interior de la bataría un contador que indica cuantas veces conectamos el cargador y a determinado numero deja la batería fuera de servicio, eso que ya les comente muchas veces de la obsolescencia programada, por mas que nosotros cambiáramos todas las baterías por nuevas igual la compu no arrancaría porque esa plaqueta no lo permite, no les conviene que las cosas duren mucho, hacen que la gente compre y consuma para mantener sus negocios.

Bueno, pero la ventaja es que esas celdas 18650 en general estan casi siempre en bastante buen estado y al juntamugre eso le basta para llenarse de júbilo y regocijo Primero probaremos cuales son las que estan bien usando el multimetro y luego el propio modulo cargador.

Para ir descartando vamos a medir la tensión que tienen las baterías, las que tengan por encima de los 2,5v seguramente podremos usarlas y van a funcionar, si tienen menos de ese voltaje pueden tener problemas, asi que usaremos las que tienen mas de ese voltaje

El power se puede hacer de una o varias de estas celdas en paralelo, cada una  tiene 3,7v y unos 2200 mA/h yo hice mi power con 2 baterías en paralelo, lo que me proporciona aproximadamente dos cargas completas para mi celular y no resulta voluminoso para llevarlo, ustedes pueden hacerlo con la cantidad de baterías que quieran,  calculen mas o menos una carga de celu por cada 18650 que pongamos, ya que si nos fijamos las baterías de moviles tienen 3,7 v y entre 1200 y 1800 mAh, asi que descontando pérdidas es una carga y un poco mas por celda 18650


Conectar el módulo es muy fácil, como aca ven tienen dos pestañas una marcada positivo y la otra negativo, allí soldamos dos cables uno rojo y el otro negro y sus extremos a la batería que recuperamos, primero verificaremos de a una para ver si se cargan y descargan bien, luego que estamos seguros que admiten la carga y la consevan las pondremos en paralelo. Cuanto más baterías en paralelo podran cargar mas veces los dispositivos pero tambien tardara mas tiempo en cargarse el power bank.

Imagen2

Como se carga? el módulo tiene dos conectores, un micro USB que es el de carga, allí podemos poner el cargador de un celular por ejemplo, o cualquier fuente de 5V que tenga un enchufe micro usb, cuando conectamos la fuente se encenderá un led rojo como pueden ver ahora,  cuando la batería está completamente cargada se apaga el led rojo y se enciende uno verde. Aca pueden ver que las baterías del power bank estan a full, La plaqueta trae tres leds incorporados en montaje superficial pero si van a poner todo en un gabinete pueden soldar otros diodos de 3 mm en estos lugares y en este orden de izquierda a derecha, azul verde rojo.


Una vez que tenemos la batería cargada ya podemos cargar nuestro celu u otro dispositivo, por ejemplo la cámara deportiva, para esto usamos el conector USB normal de la plaqueta, cuando enchufamos encenderá un led azul indicando que hay un dispositivo en carga.

Como ven es muy simple y muy economico tener nuestro power bank casero. A todo el conjunto lo pueden poner en alguna caja plastica,  porque si quieren subir al avion con esto asi como esta, tiene pinta de artefacto explosivo y los van a llevar de las pestañas por sospechosos a dar explicaciones….

Bueno eso es todo por hoy, no olviden poner el like y compartir y si no estas suscrito pica en el logo asi no te perdes los videos que voy subiendo.

Vamos al juego del canal, los dos primeros en acertar con la máquina roladora fueron Veroymartin Kakefuku y recmy1982  y el primero en comentar fue Juan Torrejón les mando un muy afectuoso saludo y gracias por participar y ver mis videos

Hoy tienen que encontrar el personaje oculto dentro del video decir quien es y en que momento aparece.

Muchas gracias a todos por ver el video y hasta la semana que viene Dios mediante
