Como hacer un generador eólico. Aerogenerador casero Segunda parte


Hola amigos, muy bienvenidos a mi canal, hoy les traigo la segunda parte de la construcción del aerogenerador, si no han visto la primera parte les sugiero que lo hagan, para entender mejor este video. Antes de ir de lleno a la parte electrónica les muestro como ha quedado terminado el generador eólico ya pintado y con la cobertura colocada, además de una modificación en las palas  para que funcione adecuadamente, hace ya varios días que hay poco viento en mi localidad, bueno nada para ser mas preciso, pero aun con una suave brisa que hay hoy podrán ver el funcionamiento.

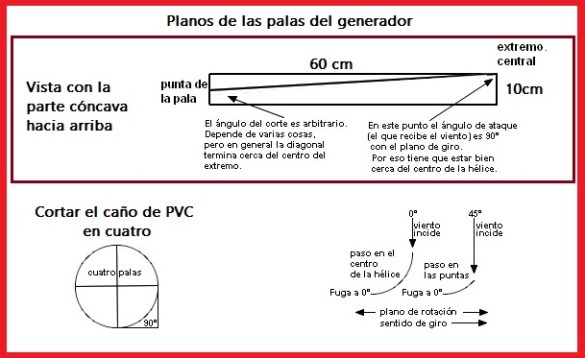

Antes de hablar de la parte electrónica en si, como les dije quiero comentar que he recibido varias sugerencias para que modifique las palas del generador que en efecto no estaban del todo correctas, acá dejo un croquis sobre cómo hacerlas para que quede más claro y el generador sea más eficiente, muchas gracias a Osvaldo Shiavoni de La Plata que gentilmente me asesoró al respecto y me envió el plano, no es que no vaya a funcionar como estaba, pero lo hará mejor siguiendo estas indicaciones,

Sin título.jpg

una vez que han colocado las palas conviene balancearlos poniendo pesas, pueden ser tornillos, hasta que quede bien.



Como ya les he comentado en el video anterior el motor de pasos que he puesto como generador nos proporciona corriente alternada, en general siempre es mejor un generador de alterna que uno de continua, me refiero a que los alternadores rinden más con menos tamaño son más eficientes (Gracias Tesla!!!),. Además nos permiten hacer por ejemplo un doblador de tensión, supongamos que queremos almacenar la energía en una batería de 6V de plomo, en general con un viento moderado este aerogenerador nos va a suministrar 4 o 5 voltios que no son suficientes para cargar esa batería,  sin embargo si hacemos un doblador de tensión con unos diodos, como el circuito que se ve ahora,  tendremos una tensión más alta que si cargara la batería de plomo, en este caso no voy a hacer doblador por lo que les explicare ahora.


Los motores como este tienen dos bobinas, y algunos tres, por lo tanto se pueden generar en cada bobina tensiones, que una vez rectificadas pueden ponerse en serie o en paralelo, si las ponemos en serie obtendremos la suma de las tensiones y si las ponemos en paralelo la suma de las corrientes, según algunas pruebas que he realizado cada bobina puede suministrar una corriente de unos 300 mA



Si nuestra necesidad será cargar el celular o un power bank de baterías 18650 que próximamente mostraré, tendremos que agregar también un regulador de tensión, debido a que la tensión que el motor genera varía según la intensidad del viento, a veces producirá tensiones superiores a 5v que podrían dañar nuestros aparatos, para evitar estos problemas usaremos un integrado lm7805 que mantendrá en 5v. y no excederá esa tensión



Si es el caso que queremos cargar la batería de plomo de 6v eso no será necesario, ya que este tipo de baterías no son tan sensibles

Bien, acá les muestro como esta hecho el rectificador, para eso vamos a usar unos puentes rectificadores de onda completa que sacaremos de alguna fuente de pc, son estos, tienen 4 patas, dos que están identificadas con el mas y el menos y las otras dos las conectaremos a una de las bobinas del motor, para identificar las bobinas lo haremos con el multimetro en la escala de ohms más baja que tengamos, estas tienen alrededor de 20 ohms, como vemos hay dos pares que cumplen eso, son las dos bobinas que antes les comente, a cada bobina pondremos un rectificador, como ven ahora,  entre positivo y negativo podemos colocar un capacitor electrolítico de unos 50 MF a 50v, para tener una buena tensión de carga pondremos ambos circuitos en serie, uniendo un positivo con un negativo del otro puente y usando como salida el positivo y negativo que nos quedan libres como salida, así tendremos con vientos moderados unos 8 a 10v, si es el caso que vamos a almacenar en una batería de 6v, como esta directamente, podemos poner un diodo por las dudas que haya algún retorno, que no debería y listo

Acá vemos el circuito….

salidanoregulada

En el caso de querer usar el sistema para cargar el celular necesitaremos el regulador, que se conecta de la siguiente manera, asi tendremos una tensión regulada de 5v, podemos poner una ficha hembra de USB y ahi conectar directamente el celu o el power bank.


También está la posibilidad de hacer una pila de combustible, esto es algo que me taladra la cabeza, en ese caso la tensión rectificada del aerogenerador se usa para hacer hidrólisis y  alimentar con el hidrógeno una pila, pero para realizarlo es preciso una membrana de intercambio protónico se la conoce como PEM, se trata de un producto que permite el paso de los protones y a su vez es aislante eléctrico, lleva platino en su composición que es un catalizador en la formación de agua a partir de gas hidrógeno y oxigeno , esa membrana es bastante cara y como va el partner de youtube que ya no alcanza ni para los caramelos… la veo medio lejana Si en algún momento me aparece algún sponsor hare el pedido y experimentamos con eso no lo duden, en ese caso toda tensión que genera el aerocargador disocia el agua en hidrógeno y oxigeno que luego se recombinan para formar agua nuevamente y devolver la energía eléctrica que produjo la hidrólisis .


Bueno, espero les haya gustado este proyecto y hagan sus propios diseños usando las ideas que les he dado, hay cosas que mejorar y ustedes seguramente lo harán, pongan sus comentarios abajo que siempre son bienvenidos. También el me gusta, es importante y que compartan, siempre es lo único que pido, no les cuesta y es un reconocimiento al trabajo y esfuerzo que hace el creador para dejarles todas las semanas algo interesante

Bueno vamos al entretenimiento, el juego de la semana pasada se trataba de un fusible con carga de pólvora para media y alta tensión,  Camilo Padilla y Nestor Lencina fueron los primeros en acertar y el primer comentario fue de  Fran Reynoso

Muchísimas gracias por participar les mando un afectuoso saludo y también a todos los amigos que siempre comentan y participan y me hacen saber que están ahí, muchas gracias.

Esta semana tienen que decirme que es esto y para que se usa, va fácil creo, mucha suerte, participen y hasta la semana que viene Dios mediante
