Como hacer un generador eólico. Aerogenerador casero. Primera parte


Hola amigos y bienvenidos a mi canal, hoy empezaremos a ver este proyecto que tanto han pedido y que me estaba tardando un poco el subir para hacer algo mas o menos interesante y que sirva como base en caso de querer armar algo mas grande. En esta primera parte vamos a ver la parte mecánica y detalles de la construcción del aerogenerador y en otro video veremos la electrónica que puede usarse y la forma de almacenar la energía eléctrica que nos puede brindar el aerogenerador




Bueno empezaremos fabricando las aspas, no les recomiendo usar las propias del ventilador son medio chicas asi que ande o no ande caballo grande, además si los vecinos van a decir que sos un chiflado igual van a decirlo si pones un molinito chico que uno bien cojonudo, las haremos  largas y nos dará mejor resultado, si, vamos a usar del ventilador  la parte central donde se sostienen las aspas, para eso vamos a quitar los remaches como veremos.

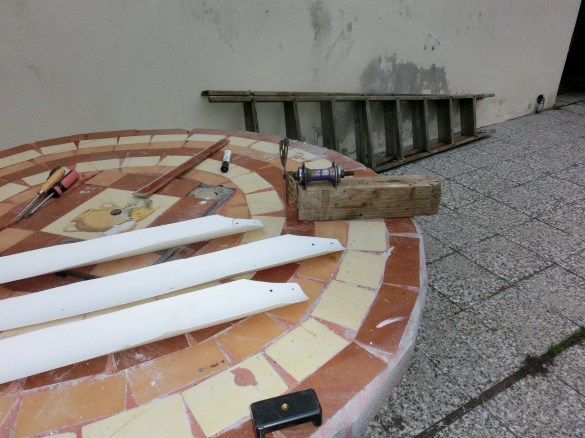

Para fabricar nuestras aspas usaremos caño de pvc de 10 cm de diámetro, al perímetro lo dividimos en tres y lo vamos a marcar a lo largo para que nos queden tres trozos iguales, el largo del caño es de alrededor de 60cm, con un hierro en L hacemos las tres marcas a lo largo para que no salgan chuecas y las cortamos con la angular ponerse gafas porque salta el polvo plástico para todos lados.

Luego marcamos justo la mitad de un extremo y longitudinalmente a los 40 cm y cortamos para que nos quede la forma, hacemos las tres iguales, luego lijamos los bordes y redondeamos las puntas


Para sujetar las aspas como les dije, vamos a usar la parte central donde están las paletas del ventilador, para eso con la angular sacamos los remaches una vez tenemos la pieza marcamos nuestras aspas para hacerle los agujeros donde iban los remaches, hacemos lo mismo con las tres y listo. Podemos pintarlas y sería conveniente hacerle un refuerzo de uns 30 cm pegados a las mismas, yo en este caso no lo hice.


Para el eje vamos a destruir otra rueda de bici y van tres videos que les doy duro a estos ejes, lo vamos a fijar a un taco de madera buena, no pongan cualquier porquería acá, debe ser madera dura y bien asentada no se olviden que si bien va cubierto el mecanismo con chapa va a estar a la intemperie, yo lo hago con este trozo de pinotea, ahí haremos dos cortes justo en las aletas que sobresalen del eje y luego de cortar una l para fijar el motor que usaremos de generador, en este caso un paso a paso, lo fijamos con una lata  como se ve ahora use para esto las paletas que saque del ventilador que son de aluminio.

Sin título.jpg

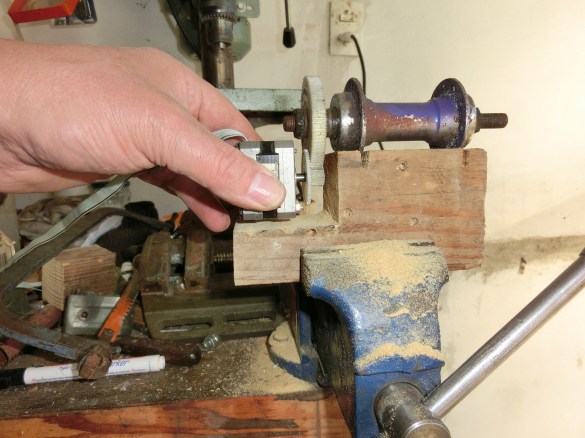

En la parte frontal del eje van ajustadas las aspas y en la parte trasera vamos a acondicionar un engranaje,  lo saque de la videoreproductora que destripe la vez pasada

Como generador como les dije voy a usar un motor de pasos que saque de una impresora, también pueden poner un motor de una bomba desagotadora de lavarropas o algún otro motor de corriente continua, tengo estos dos que funcionarían excelente pero quise hacerlo con un paso a paso que cualquiera puede sacar de alguna impresora vieja.


Este motor está mecánicamente solidario con el eje de bici que con un movimiento suave hace que gire a varias vueltas ya que la relación entre los dos engranajes es bastante grande una vuelta de las aspas hace que gire 5,5 veces el motor pap

Bien, fijamos todo y pasamos al sistema giratorio para que se oriente con el viento, para esto volvemos a partes del ventilador, usaremos el eje y esta parte donde esta la caja que regula la velocidad, allí alojaremos la electrónica del sistema.


Desenroscamos el eje que sostiene el motor del ventilador y vamos a soldar a una planchuela a la que le hicimos unas perforaciones que nos permitirán sujetar el conjunto al cuerpo del generador, el taco de madera con cuatro tornillos …….., paaaa que soy burro  con la electrica……


Este tipo de generador tiene el problema de enrollar los cables cuando se gira para orientarse hacia el viento así que tendremos que hacer un tope para que gire hasta cierto punto así no arrollará los cables, hay otro tipo de generador que es mejor y es de eje vertical, el savonius.

Por último haremos la vela que no es mas que una lata  aca fue otra de las paletas originales del ventilador que está sujeta al taco de madera por medio de una madera como ven ahora mismo.

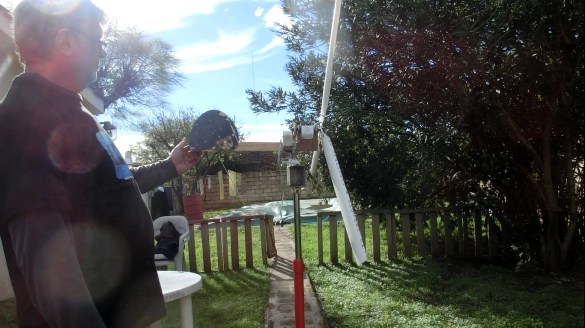

Sin título2.jpg

Bien, ya tenemos nuestro generador casi listo me queda hacerle la cobertura y pintarlo un poco y nos queda el sistema electrico que lo explicare en el proximo video, espero les haya gustado esta primera parte  le den el me gusta y compartan que beneficia al canal

Si no estas suscrito  te invito a que lo hagas, es gratis, cuando lo hagas pica en la campanita para recibir las notificaciones de nuevos videos,  no te vas a arrepentir.

Vamos a la trivia, creí por un momento que no lo iban a sacar pero visto está que aca hay gente que sabe, Juan Torrejon y Recmy1982 dieron en el clavo y Francisco Toro fue el primero que olfateo algo, es un viejo micrófono a carbon, excelente felicitaciones a los tres, el primer comentario fue de Moises VC les mando un afectuoso saludo y gracias a todos por participar

Aca va el juego de hoy, también es la foto de algo, para que sirve….


Muchísima suerte a todos y gracias mil por estar siempre ahí, hasta la semana que viene Dios mediante.
