Hola amigos y bienvenidos al espacio de cesar, vamos hoy a completar el video de reciclado de estabilizadores utilizando el transformador para fabricar un cautin tipo pistola instantanea para soldar estaño, este tipo de soldador es muy practico y estos transformadores son muy adecuados para realizar el proyecto, la potencia que puede soportar el primario de los mismos es de alrededor de 500VA. una potencia muy adecuada para este proyecto si no dispucieran de estos autotransformadores podrian usar uno de tamaño similar de los que se usan para reducir de 220 a 110v no se si en los países que hay 110 usaran  para elervar autotransformadores similares

Los ganadores de la trivia de la semana pasada referida a los mosquitos aedes fueron ElChico Craft y Pablo Martinez Marsilli

Aedes transmite

dengue fiebre amarilla, chikunguña, la fiebre de Zika y el Virus Mayaro  muchas gracias por participar y un afectuoso saludo para ambos

La consigna de esta semana es descubrir el decifrado (ver video)

Vamos con la construcción de nuestra pistola de soldar

En principio si es posible no vamos a desarmar el transformador, lo vamos a modificar directamente, eso solo será posible si el espacio entre las armaduras de hierro y la bobina permiten pasar una cinta de cobre de alrededor de 1.5 mm de espesor, en mi caso como pasaba muy justo antes de pasar el cobre con la paleta del destornillador haciendo palanca aumente un poco el espacio.

Para hacer el devanado secundario usaremos caño de cobre, el largo del caño que usaremos lo vamos a medir en la practica usando una cinta de papel como se puede ver ahora, el caño de cobre utilizado es de 1 cm de diametro y lo debemos cortar a lo largo en la mitad, si ustedes tienen mas espacio entre la armadura y el bobinado del trafo pueden apalastar el caño completo, lo que es mas conveniente ya que soportara mas corriente y el devanado no se calentara. Como yo tengo poco espacio corte a lo largo el caño y luego lo aplaste con la masa francesa, despues hay que pasarle una lija a los bordes, evitando que queden filosos.

Una vez hecho esto se envuelve el cobre con doble o triple capa de cinta de pintor.

Marcamos ahora el centro y lo bobinamos como se muestra, es solo una vuelta.

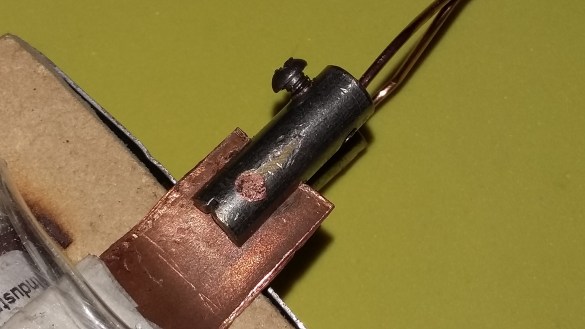

Para las puntas vamos a usar alambre de cobre de 1.5 mm de diametro y para adaptarlas  al devanado podemos hacerlo con un par de tornillos como se ve en pantalla ahora, para eso debemos doblar el alambre de la punta en  forma de ojal y fijar con un tornillo, o podemos hacerlo un poco mas complicado pero quedara mas practico con dos trozos de bronce al que haremos una ranura donde ira el cobre del debanado y estara remachado y por el otro extremo roscamos con un macho de ⅛  un agujero transversal para que ajuste la punta, como puede verse ahora.

Una vez que terminamos el devanadopodemos probar si funciona, como el autotransformador tiene varias salidas si vemos que tarda en calentar podemos cambiar la conexion hasta que el tiempo de calentamiento sea bastante breve, igual podemos jugar con el diametro del alambre de la punta.  en algun lado he visto que usan el alambre de acero de los clips para papeles, logicamente que deben usarse los clips mas gruesos.

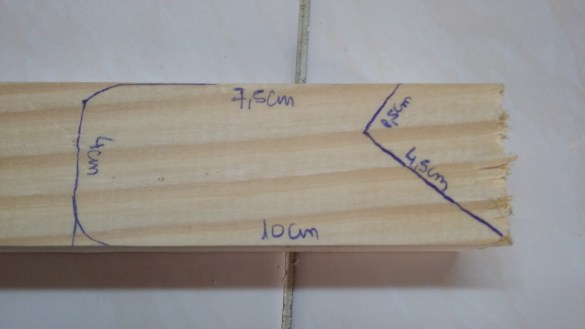

Bien ahora le vamos a colocar un mango y un interruptor, para esto usaremos un taco de madera de  con las dimensiones que se ven en pantalla  Hacemos un agujero con una broca dem 7 mm que pase de punta a punta pero del lado donde va el transformador

agrandaremos con una broca de 13 mm  hasta mas o menos la mitad del mango, esto es para poder amarrar el cable  que va a la linea, algo asi como a prueba de tirones, tambien haremos otro agujero para el interruptor que a su vez lo fijo por medio de una chapa de aluminio

Como nos quedan los terminales del transformador expuestas voy a tomar la idea de mi amigo Manuel  rodriguez achach para hacer la carcaza protectora con una botella pet contraida, les dejo el link al video de manuel en la i. Previo a calentar el pet podemos poner un par de cables en el devanado secundario por si queremos agregarle una luz piloto, yo he sacado los cables pero no los he usado.

Listo ya tenemos nuestro soldador pistola casi  terminado  Para fijar el transformador al mango lo hacemos con una chapa que estara atornillada  en ambos extremos sobre el mango de madera.

Ahora vamos a hacer algunas pruebas

Este soldador les aseguro que es una herramienta para muchos años, es muy practico y rapido en su calenatamiento.
