Pequeño soplete y cautín a alcohol (Reload)

Hola, hoy les voy a mostrar como fabricar este pequeño soplete que funciona con alcohol fino de farmacia o alcohol de quemar, sirve muy bien para hacer pequeños trabajos en vidrio y con un simple arreglo puede convertirse en un cautín o soldador de estaño.

Ya he descrito este minisoplete acá pero he ampliado un poco agregando un video y algunos detalles

Los materiales que necesitaremos son:

1 tubo de cobre de 10 mm de diámetro y un largo 8 cm

1 tubo de cobre de 5 mm de diámetro y un largo de 5 cm

1 frasco de vidrio con tapa metálica puede ser de mayonesa

Cemento de dos componentes tipo masilla

CIMG2208

Como se hace:

Al tubo mas largo se le cierra con una pinza robusta uno de los extremos aplastándolo, debe quedar bien cerrado en toda su extensión.

CIMG2210

A 1,5 cm del extremo que cerramos se practica un agujero con una mecha de 1 mm

CIMG2209

A la tapa del frasco le vamos a realizar dos agujeros, uno de 5 mm mas o menos en el centro y otro de 10 mm mas hacia afuera. Se prepara pegamento de dos componentes generosamente y se introducen ambos tubos pegándolos a la tapa del frasco, el tubo mas grande debe quedar inclinado para que quede sobre el tubo mas chico y la perforación debe quedar también sobre el tubo mas pequeño

clip_image002

Acá puede observarse la inclinación del tubo mas largo y la perforación siempre sobre el otro tubo.

CIMG2212

Una vez que haya secado el pegamento se practica un tercer agujero sobre la tapa para evitar que haya presión en el interior del frasco, se hace con una mecha de 2 mm

CIMG2211

Con algodón se llena el tubo mas grande hasta el fondo ayudándonos con un destornillador y por el tubo mas chico también se hace pasar algodón que formará las mechas.

CIMG2213

Se pone alcohol fino hasta la mitad del frasco y se espera que se absorba luego se enciende.

CIMG2221

El funcionamiento es muy básico, la llama de la mecha del tubo pequeño calienta el tubo mas grande y gasifica el alcohol en el interior, esto aumenta la presión dentro del tubo y el gas comienza a salir por el pequeño agujero de 1 mm, la llama del soplete puede alcanzar unos 15 cm y como pudo verse al principio puede ablandar el vidrio para realizar pequeños trabajos.

Otra aplicación de este minisoplete es usarlo como cautín o soldador de estaño, para ello se agrega sujetando al tubo mas grande un alambre de cobre al que se le ha dado forma cónica y que acumulará el calor.



clip_image002[5]

Bueno eso fue todo, si les gustó marquen like y suscríbanse al blog para seguir recibiendo entradas como esta, mucha gracias y hasta la próxima

Una hornalla de alcohol con lata de refresco (ideal para el camping)



Esta sencilla pero eficiente hornalla esta hecha con una lata de aluminio de cerveza o de refresco y se basa en la gasificación del alcohol (el de farmacia o de quemar) en una cámara cerrada.

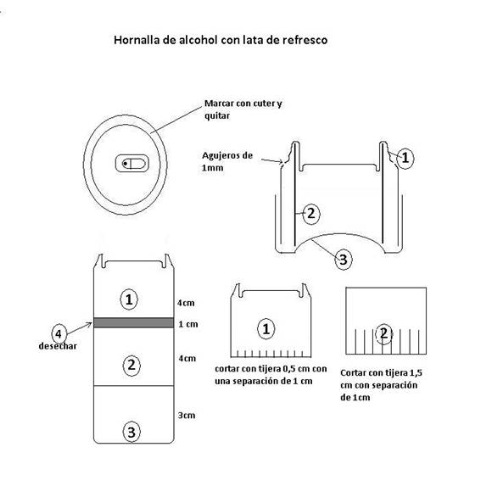

clip_image002

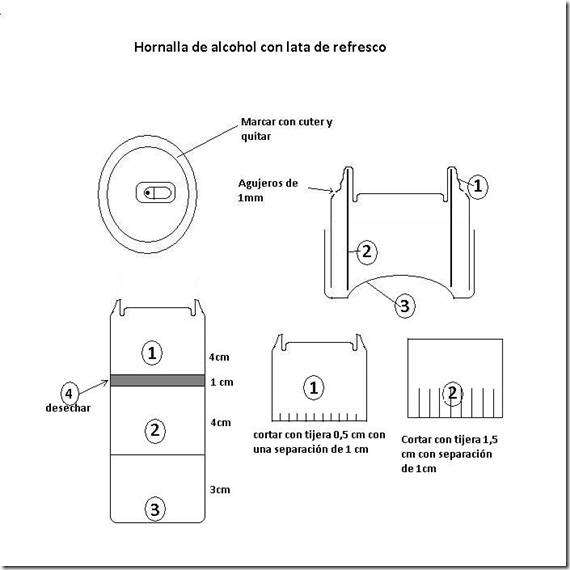

Conviene tener 2 latas, cuando tengamos los cortes de la primera lata como indica el dibujo, al sector 3 lo vamos a colocar a presión en la base de la otra lata, esto va a agrandar un poco la boca para que entre bien el sector 1 una vez que armemos el quemador.

Las latas tienen alrededor de 12 cm de alto una tira de 1 cm que corresponde al sector 4 la vamos a desechar.

clip_image004

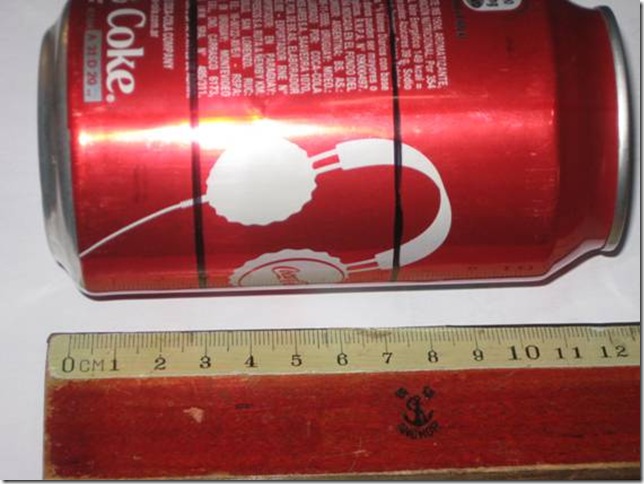

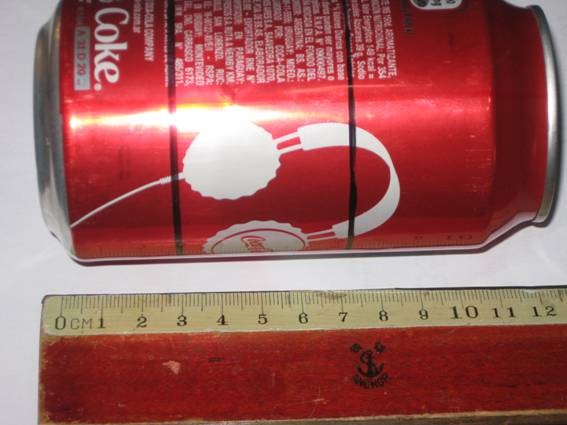

Marcar la lata con un fibrón

clip_image006

Cortar la parte superior por el surco

clip_image008

clip_image010

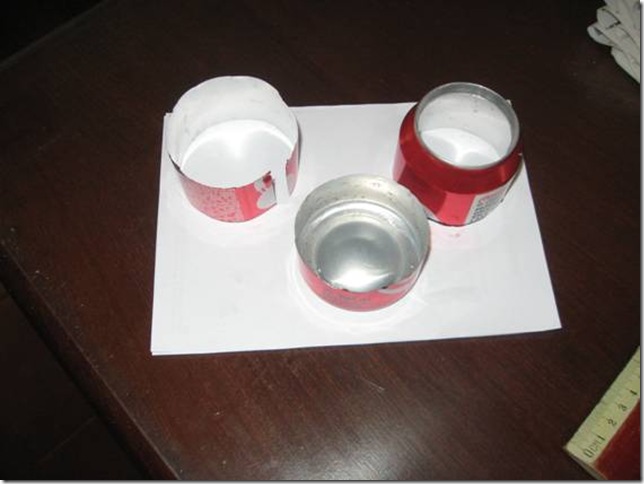

Cortamos con la tijera por las marcas

clip_image012

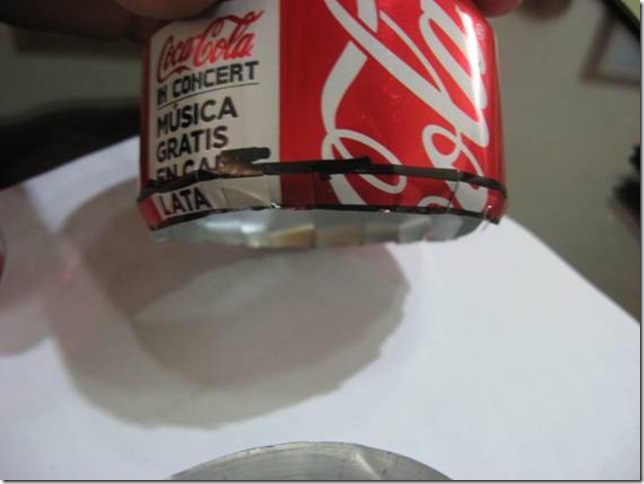

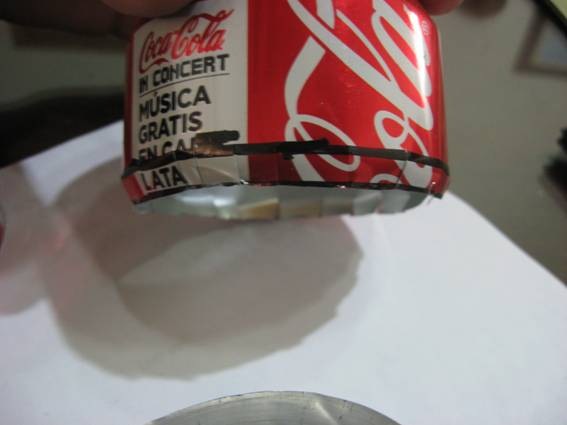

A la parte superior de la lata se le hacen cortes de medio cm

clip_image014

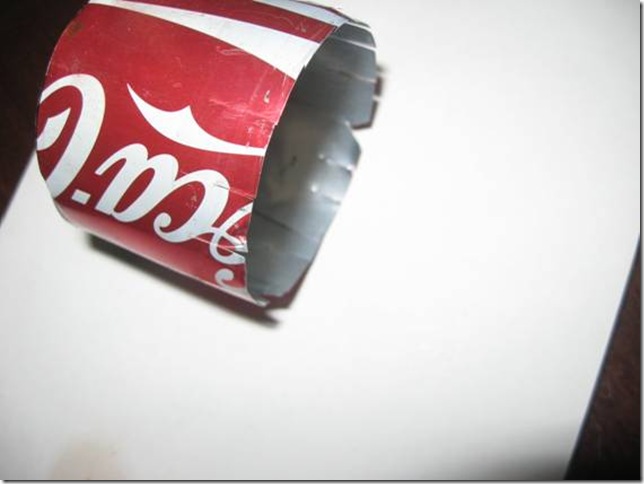

La parte central que va cortada a lo largo para poder adaptar su diámetro ambien se le hacen cortes con la tijera de mas o menos 1.5 cm

clip_image016

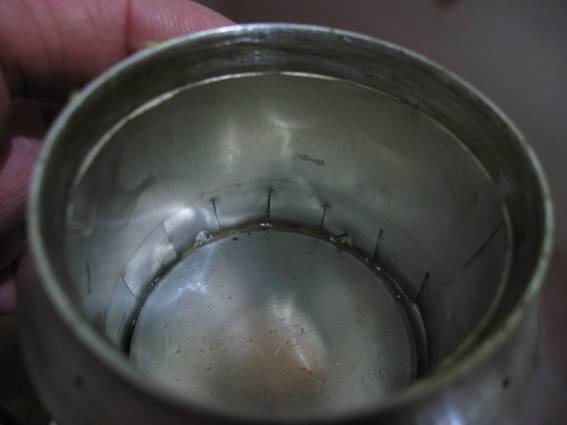

En la imagen puede verse la parte central de la lata ya instalada, encaja justo en el borde superior

clip_image018

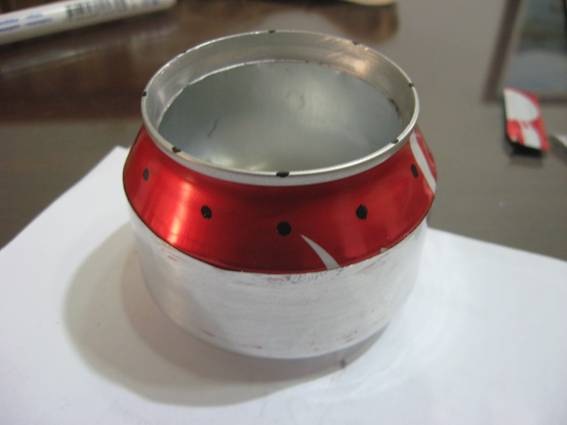

Marcados los lugares que hay que agujerear con mecha de 1 mm

clip_image020

El modelo terminado, pulido con lana de acero

En este vídeo puede verse el funcionamiento
