Brazo universal para soporte de cámara fotográfica

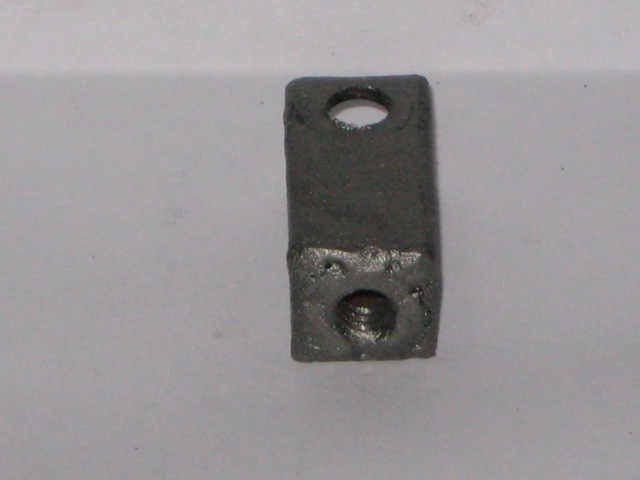

Este simple accesorio le permitirá fijar la cámara en cualquier posición,  está realizado en hierro y consta de dos trozos de caño cuadrado de 13 x 13 mm, uno tiene un largo de 30 mm y el otro de 40 mm, el mas corto lleva soldado en un extremo una tuerca de la varilla roscada que se use, en este caso usé  ¼ pulgada de diámetro (6 mm) es justo la medida que las cámaras traen en su base para el soporte del trípode.  El otro extremo se perfora con mecha de 6.5 mm  en forma transversal.

IMG_0314 [800x600]

El caño cuadrado mas largo se perfora en ambos extremos transversalmente, pero ambas perforaciones deben cruzarse en forma transversal

IMG_0319 [800x600] IMG_0318 [800x600]

Se cortan trozos de varilla roscada de 20,30, 35, 55 y 80 mm

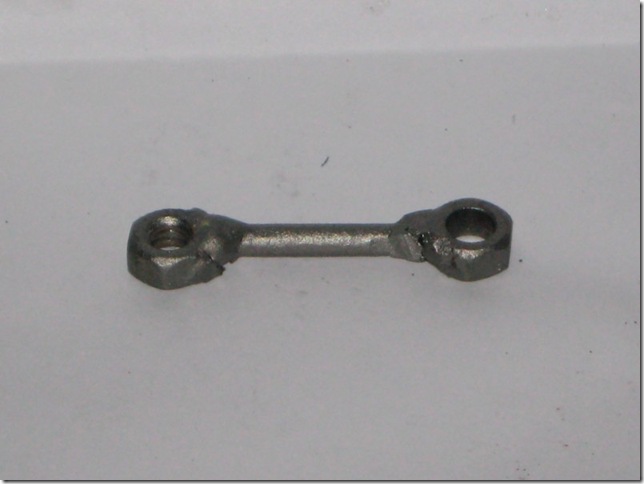

Al trozo de 30 mm se le sueldan dos tuercas, una en cada extremo, a una se le deja con la rosca y a la del otro extremo se le pasa una mecha de 6.5 mm

IMG_0320 [800x600]

Solo resta el armado

IMG_0315 [800x600]

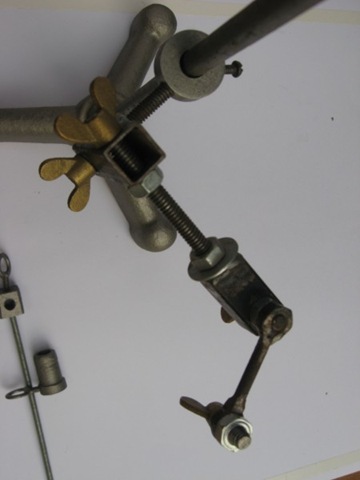

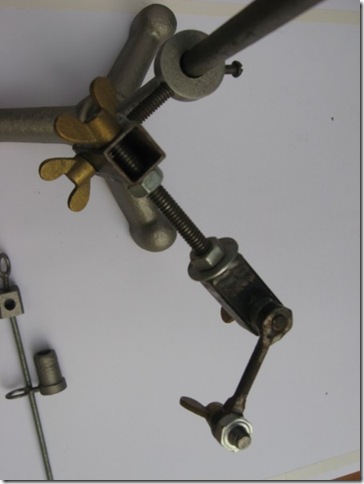

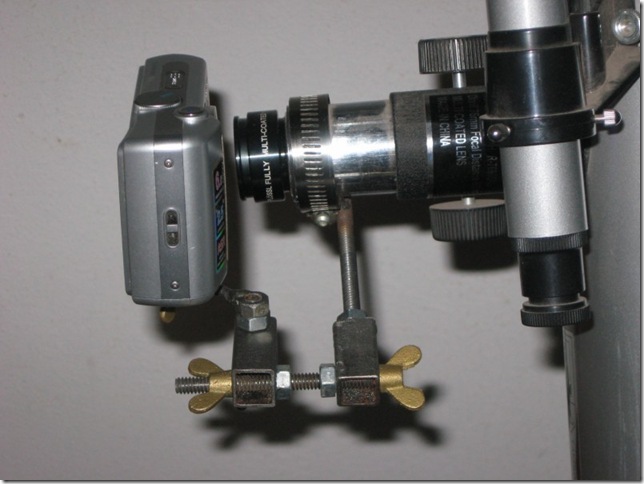

La varilla que va en la tuerca que esta soldada al caño cuadrado va al soporte que sujeta el conjunto, se  puede hacer a gusto, tengo dos uno con una abrazadera para sujetarlo al ocular del telescopio o microscopio y otro con un cilindro que se sujeta al pié

IMG_0322 [800x600]

IMG_0304 [800x600] IMG_0305 [800x600]
