Topómetro hecho en casa con una calculadora




Mas de una vez tenemos que medir distancias de tamaño medio digamos, algo como 100 metros o mas y si disponemos de una cinta tenemos que hacerlo entre dos personas y sumando tanta veces como sea necesario, un topómetro es una herramienta que sirve para ese tipo de medidas, se trata de una rueda cuyo perímetro esta medido y tiene un contador de tal forma que cada vez que gira completa una vuelta va sumando los metros.

Este de la imagen es uno comercial

topometro comercial

Para fabricar esta herramienta necesitaremos una rueda de bicicleta mejor chica (menos error en la lectura), pero se puede hacer con una grande o usando la misma bicicleta para hacer la medida, nos hará falta una calculadora barata, deberá ser alguna  medio vieja que ha quedado en algún cajón por ahí y que ya no usamos, las mas modernas son mas difíciles de usar para estos menesteres dado que tendremos que hacerle una pequeña “cirugía” soldándole un par de cables dentro, mas precisamente en los terminales de la tecla igual (=) y las modernas calculadoras traen un plástico transparente donde se halla impreso el circuito en una tinta conductora y no puede ser soldado con estaño, también necesitaremos un sensor magnético de alarma, son muy fáciles de conseguir, unos listones de madera y ganas de trabajar un rato.

IMG_4458 [800x600]

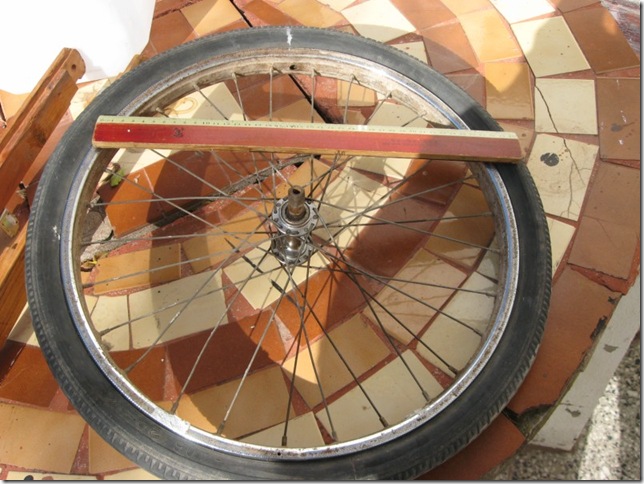

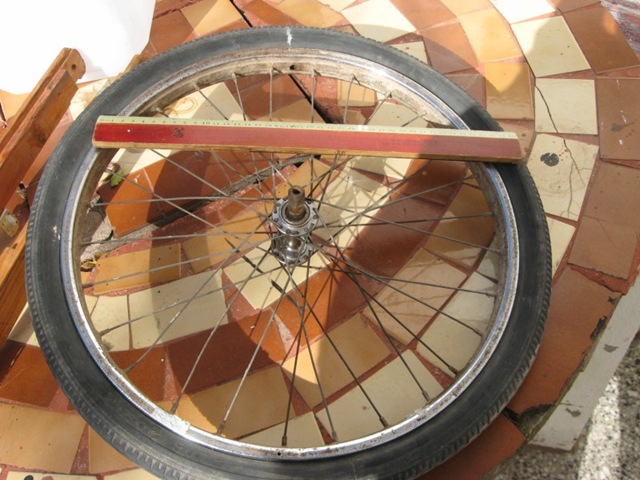

Esta rueda tiene un diámetro de 49.5 cm por tanto su perímetro es de 155,5 cm, cada vez que de una vuelta completa habrá recorrido esa distancia 155,5 cm, la traje de la chatarra y esta sin la cámara, así que en el interior le puse papel de diario, es muy importante que la rueda tenga buen agarre en todo terreno, tiene que ser con goma

Para empezar con los listones de madera hacemos una horquilla para la rueda y podemos agregarle una pequeña plataforma donde va a ir sujeta la calculadora y manija para que nos sea cómodo llevarla.

IMG_4459 [800x600]

La horquilla donde va alojada la rueda y la calculadora

IMG_4460 [800x600]

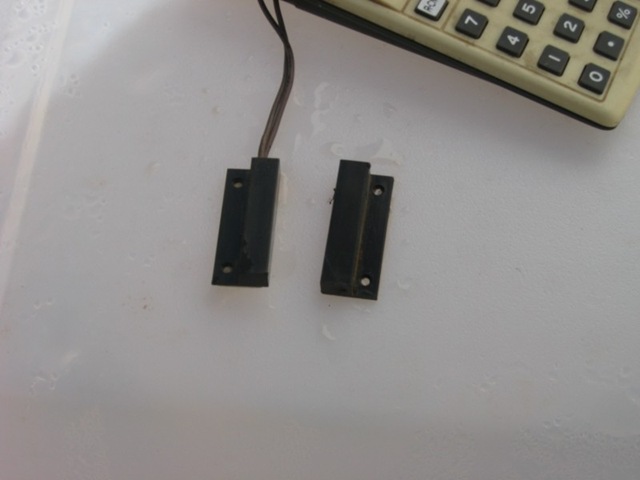

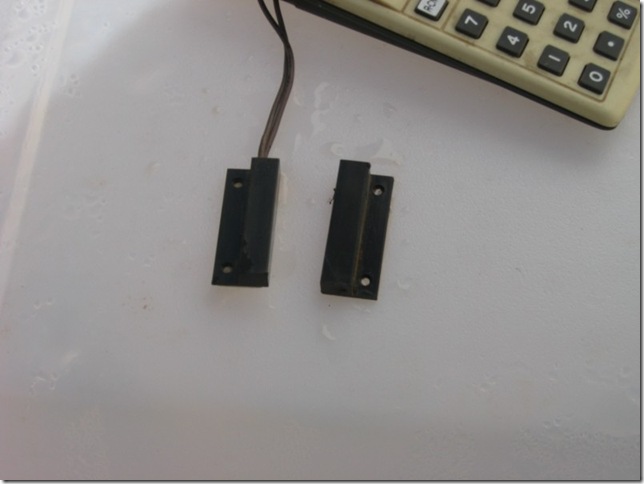

Este es un sensor magnético de alarma, son muy económicos, uno tiene un imán y del otro salen dos cables, adentro tiene un pequeño swich que se activa cuando el imán se acerca.

Este sensor va de la siguiente manera:

IMG_4465 [800x600]

El que tiene el imán v pegado a la rueda y el de los cables va en la horquilla, es imprescindible que pasen muy cerca prácticamente deben rozar

Para modificar la calculadora, primero la abrimos, debe ser una plaqueta de fibra marrón, no se pueden usar las que tienen su circuito completo en pintura

IMG_4463 [800x600]

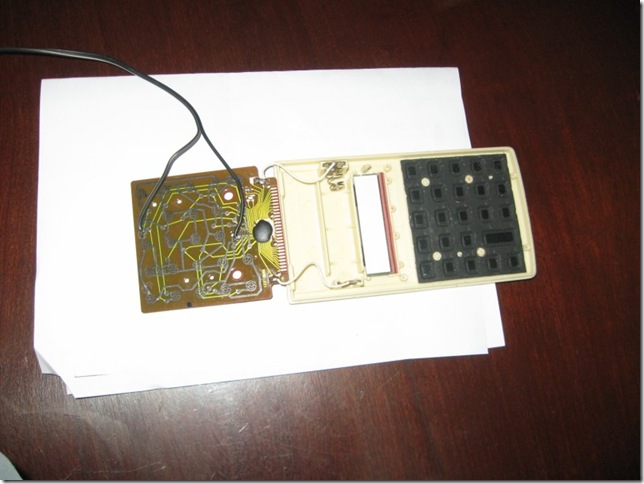

Esta tiene pistas negras de grafito y unas verdes, si raspamos sobre el verde se sale la pintura y debajo hay cobre que puede soldarse, ubicamos la tecla el = en la plaqueta

IMG_4462 [800x600]

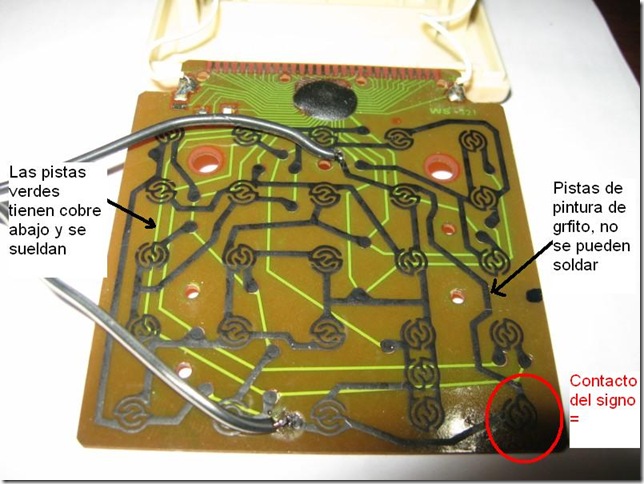

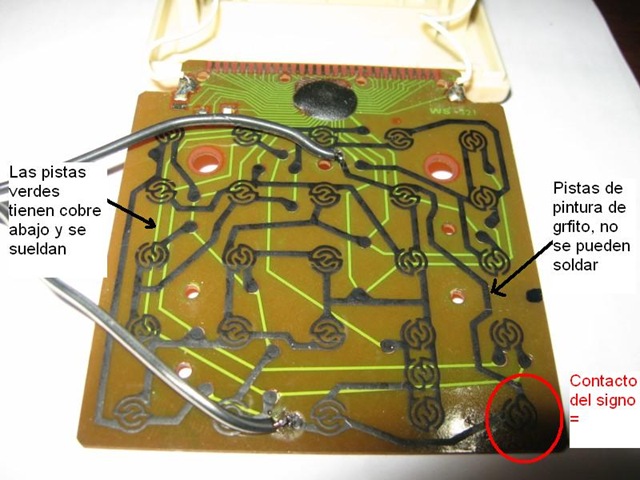

Como los contactos de las teclas están con esa pintura, seguimos esas pistas hasta el lugar donde terminan y se juntan con una de las verdes raspamos y soldamos con cuidado un cable bien finito de forma que luego permita armar la calculadora sin que quede levantado y funcionen las teclas

Armamos

IMG_4461 [800x600]

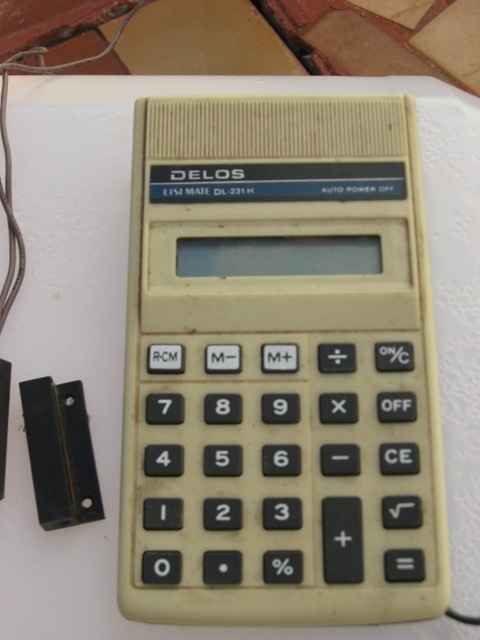

Abajo al costado derecho se ven los cables, para ver si funciona hacemos cualquier operación y en lugar de apretar el igual ponemos en corto los dos cables, debe pasar lo mismo que si apretáramos la tecla.

Si todo esto esta bien montamos la calculadora uniendo los dos cables que salen de ella con los dos del sensor magnético.

IMG_4464 [800x600]

Hecho esto encendemos la calculadora y ponemos un numero el 1 por ejemplo y presionamos dos veces seguidas el signo + esto hará que la calculadora quede en función constante (en algunas calculadoras aparece una k en el display, cada vez que se presione el = sumará 1 a la cifra de pantalla, probamos si el sensor magnético la activa, si todo va bien cada vez que el imán pase cerca de la parte fija del mismo debe sumar 1

Como se hace la cuenta, siempre va a depender del tamaño de la rueda, en mi caso una vuelta son 155, 5 cm cada uno deberá hacer el calculo para la rueda que usa.

En mi caso ingreso  1,555 y presiono 2 veces el signo +

Para arrancar el imán del sensor debe estar inmediatamente delante de la parte fija, se puede hacer una marca en la rueda para marcar el comienzo, y también se puede marcar todo el perímetro cada 10 cm para achicar el error.

Como funciona
