Horno simple para fundir aluminio con lata de 20 litros




Como varios se interesaron en este pequeño horno voy a poner algunos datos para construirlo.

En una lata de chapa de 20 litros se practica un agujero al costado a unos 10 cm del fondo por donde se inserta un caño galvanizado de unas 2 pulgadas tapando la punta que queda en el interior con un papel para que no le entre la mezcla refractaria.

Necesitaremos también un caño de PVC de unos 15 cm de diámetro y un largo de 70 cm

En el fondo de la lata es conveniente colocar dos ladrillos refractarios que harán de piso,

Colocamos luego el caño de PVC cuidando que quede bien concéntrico y podemos agregar algún tejido de malla amplia entre el caño de PVC y la pared de la lata para que quede mas armado como se ve en la figura.

clip_image002

Preparamos cantidad suficiente de mezcla refractaria, unos 20 o 30 Kg mezclados 2 o 3 kg de cemento portland y cantidad de agua para que quede una mezcla bastante chirle, la volcamos entre la pared de la lata y el tubo cuidando que no queden espacios con aire, una vez lleno hasta la boca hay que dejar fraguar, dejarlo varios días, luego con cuidado retirar el tubo de PVC y con un palo de escoba entrar por el caño galvanizado sacando el papel que habíamos puesto y dejando la entrada de aire perfectamente libre.

La tapa puede hacerse con la misma mezcla refractaria en un molde dejando un agujero en el medio para la salida de los gases o bien usar una tapa de hierro con perforaciones como el que estoy usando yo

Mi horno a estas alturas ya tiene bastantes batallas y se le han caído un poco las paredes

IMG_4417 (Medium)



IMG_4418 (Medium)

Este hornito tiene unos 2 años y siempre esta afuera a la intemperie, asi que bastante mal tratado

Como puede verse una vieja cortadora de césped sirve como carrito de transporte. (Lo que había a mano)

Otra parte importante del horno es el soplador, use una calefacción de auto, la busqué en la chatarra y con cartón corrugado un caño de PVC y la pistola de soldar plástico quedó así

IMG_4422 (Medium)

IMG_4423 (Medium)

Para alimentarlo, con 12 v de una batería o una fuente

Va conectado así al horno

IMG_4394 (Medium)

Como puede verse la potencia del soplador es muy buena.

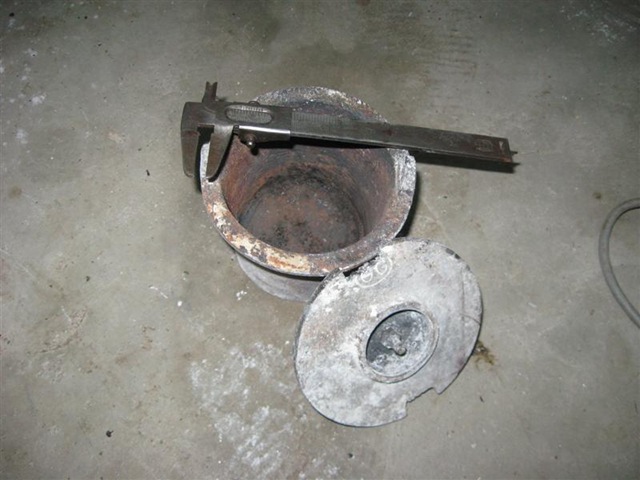

El metal a derretir, (yo solo lo uso para aluminio), se coloca en crisol de fundición, este también lo conseguí en la chatarra, es importante si se va a alimentar con carbón que el crisol tenga una tapa, para evitar que le caigan basuras durante el proceso

IMG_4421 (Medium)

IMG_4420 (Medium)

Mas o menos se pueden derretir en este crisol unos 500 o 600 gr de aluminio.

El horno se carga así, se vuelca un poco de carbón en el fondo, una capa de 10 cm, sobre ese piso se pone el crisol con el metal a fundir con la tapa, luego se pone alrededor del mismo mas carbón que se humedece con un poco de kerosene, se enciende y luego se vuelca arriba otro poco mas de carbón, todo el carbón de la carga es mas o menos la mitad de una bolsita, unos  1,5 Kg.

Se conecta el soplador y se tapa, en unos 25 a 30 minutos se podrá ver que el interior esta al rojo vivo como en esta imagen

IMG_4393 (Medium)

Para sacar el crisol podemos usar unas tenazas largas, apagamos la turbina y tratamos de sacar lo mas que se pueda la ceniza que esta sobre la tapa del crisol y con guantes y extremo cuidado sacamos el crisol, quitamos la tapa del mismo y volcamos el metal fundido en un recipiente, las latas de conservas son muy buenas para esto. Ojo porque una gota de metal fundido pasa la zapatilla y el pié también.

Hay que dejar enfriar durante bastante tiempo y recién romper la lata para sacar el bloque.

About these ads
Esta entrada fue publicada en Cosas útiles. Guarda el enlace permanente.

90 respuestas a Horno simple para fundir aluminio con lata de 20 litros

  1. arturofierrojr dijo:

    Que usate para fundir, es decir, ¿botes de aluminio de cerveza, o piezas de aluminio? ¿no te genero burbujas al vaciar el alumino al molde?

    • César dijo:

      Use algunas poleas de aluminio que encontre en la chatarra y otros trozos, salio sin burbujas, antes de volcar el aluminio en el tarro de lata a éste lo puse sobre la tapa del horno para que se le fuera toda la humedad que podía tener, podes ver en la entrada anterior (una centrífuga con una licuadora vieja) se ve la torta bien pareja

      • Nicolas Barni dijo:

        Cesar sos un genio te agradezco la idea y la voy a poner en practica pero con un tambor de 200 litros ya que tengo mucho aluminio, Soy Nicolas de Bragado.

      • Nicolas Barni dijo:

        Mi consulta es, para fundir chatarra reciclada me sirve? Como puedo hacer Cesar porque se que para la chatarra se necesita mas temperatura, desde ya muchas gracias espero tu respuesta.

      • César dijo:

        Sirve para aluminio, no se a que chatarra te refieres, si hay hierro, cobre, o algo de eso, no te va a servir, requiere temperaturas mucho mas elevadas de las que vas a conseguir con este horno

  2. Luis Gzz dijo:

    Te Agradesco la Informacion esta perfecto, el Horno de fundicion.

  3. estebangatti dijo:

    Waw increible la posibilidad de hacer eso por uno mismo. Me encantaría incursionar en la fundición de aluminio, trabajé mucho tiempo para una empresa que se especializa en la venta de caños de aluminio, pero minorista y no hubo chances de averiguar sobre el proceso de fundido. Impresionante

  4. Javier Maldonado dijo:

    Espectacular César: Con Leo nos avocaremos a fabricarnos uno y ver de hacer piezas o materiales para los laboratorios.

    • César dijo:

      No hice pruebas con moldes de arena, es algo que me queda pendiente, en cuando haga alguna experiencia la agregaré al blog.
      Un abrazo Javi y muy bueno el video de youtube!!!

  5. jorge ruben tassara dijo:

    barbaro el horno cesar, lo voy a fabricar me sirve para muchas cosas,y si lo husas con carbon de coke mejor ,un aplauso,LU9 WBD JORGE

  6. horacio miguel dijo:

    hola cesar el horno esta muy bueno y simple yo quiero fundir plata que recupere por electrolisis ¿te parece que se podra? gracias horacio

  7. marco romero dijo:

    bastante efectivo el horno pero veo que no funde con crisol ni de barro ni grafito,. quiza un crisor construido de acero y recubierto de cemento refractario?? es lo que parece. almenos es lo que estoy pensando en ocupar ya que los crisoles de grafito o de carburo son bastante caros. ojala y pueda darme su consejo gracias.

  8. Carlos Fer dijo:

    Hola:
    Entonces dentro de tu horno pones el carbon y el aluminio por ejemplo latas de aluminio, pero entonces se junta el carbon con las latas de aluminio y si se llega a derretir el aluminio no se ensucia con el carbón, o como separas las impurezas…

    • César dijo:

      Hay que poner un crisol con tapa dentro del horno, esta en las fotos, se trata de un recipiente de metal, fundición donde se coloca el metal a fundir, se puede fabricar con latas de conserva de hierro pero duran para una sola fundición y hay que ser muy cuidadoso porque si se rompe y te cae el metal hirviendo te puede causar graves quemaduras

  9. soutelana dijo:

    un aparato muy curioso y muy bueno, me encanto el turbo que creastes y de una manera muy facil.
    mis felicitaciones

  10. Danito dijo:

    me parecio extraordinario en realidad te agradesco bastante la informacion… la consulta es puedo vertir el material a la arcilla y solo fundir asi osea sin crisol…solo la arcilla y el turbo? si lo hago asi que pasaria ? no tendria exito el fundido , acaso se pegaria a las paredes el material no soportaria la temperatura?…. te agradecre responder aquella duda..muchas gracias.

  11. albin-m dijo:

    muy bueno tu hornito :D mas o menos cuantos grados esta entregando ?
    el carbon debe ser del tipo vegetal como para hacer asado o del tipo mineral ?
    muy lindo me quiero armar uno en casa . :D me hise uno y fue fallido pero lo hice con ladrilos refractarios uno apilado arriba del otro :D

  12. Pablo Goyechea dijo:

    Hola cesar, esta muy bueno el horno.. Mi pregunta es si la arcilla refractaria se mezcla con cemento y le agregas agua y nada mas? Despues lo demas esta perfectamente explicado!!!

  13. nelson arias,.san jacinto canelones uruguay dijo:

    muy bueno ..el finde .me pongo manos a la obra..gracias por el aporte..

  14. cristian lobos dijo:

    muy bueno y muy bien explicado voy a hacer uno pero un poco mas grande gracias por compartir tu idea

  15. me parece bueno este intentare hacer uno , una pregunta donde consigo un crisol para fundición o cual me recomiendas ya que utilice una olla de hacer arroz y se fundió primero que la lata que tenia adentro supuesta mente para fundir

  16. buernas noche soy alberto rafael chico tecnico metalurgico que muy buena el sistema metalurgio y deceo ver la posibilidad para hacer este tipo de horno de fundicion para metal de aluminio desde ya muchas gracias chicoalbertorafael@yahoo.com.ar

  17. Roberto dijo:

    Aplicado a la perfeccion, esta super el hornito fundidor de aliminio. (^-^)
    Ahora ya se que hacer con las latas de aluminio. Gracias

  18. alfonso torres dijo:

    que excelente explicacion! de verdad muy buen aporte!! estuve viendo un video explicativo con la parte del vaciado con la arena y el horno era bastante mas simple.. este horno me parece un poco mejor y parece mas efectivo segun veo en las fotos.. que bueno que lo ha compartido con tan clara explicacion saludos cordiales!! yo quiero fabricar postes ornamentales con material reciclado.. pero no se nada de metalurgia pues soy electricista.. por lo q veo muy muy valioso su post!! :)

  19. OCARIS dijo:

    ESTUPENDO HORNO CON ARENA Y CEMENTO CORRIENTE LO PUEDO HACER??

    • felipe dijo:

      No, debido a que las altas temperaturas y por un tiempo prolongado puede provocar que tu horno explote, esto porque, los áridos no soportan temperaturas tan altas

  20. Marcelo Mondaca Villagrán dijo:

    Hola a todos, primero quiero felicitar a César, imagino que varios que vieron este artículo están buscando cómo hacer uno de estos artilugios sin que la esposa lo descubra y pida el divorcio… yo tengo solo una bodega.
    Dejando las bromas, soy un eterno llenador de croqueras y para el caso de las burbujas, según vi en un programa del THC, en la Ferrari utilizan ultra sonido, creo que esto se podría hacer con un parlante, filtros crossovers agudos o según sea la frecuencia, un amplificador y a probar.
    Otra cosa que me enseñó un viejo fundidor, hay que poner hollín en el molde para que no se pegue la arena, con un soplete de acetileno, carburo o lo que sea que heche harto hollín…

  21. Daiana dijo:

    buenisimo el horno!!
    te hago un par de preguntas..
    que combustible estas usando para la fundicion? y cuanto del mismo?
    Estoy haciendo un trbajo sobre el reciclado de alumio y tu horno me vino barbaro! me faltan esos datos!!

  22. omar dijo:

    el nivel del carbon debe sobre pasar el nivel del ventilador?

    • César dijo:

      Si, el carbón va hasta mas o menos llenar la mitad del horno, el crisol con tapa va sobre el carbón, para prenderlo un poco de kerosene y luego el ventilador. Conviene taparlo con alguna chapa que tenga algunos agujeros.

  23. Alfredo dijo:

    hola cesar donde puedo conseguir o que puedo utilisar para colocar dentro del horno y usarlo como holla para que el aluminio se derrita hay dentro sin temor que se derrita el materia desde ya muchas graciasespero su respuesta Alfredo

  24. mario dijo:

    espectacular horno, tengo una pregunta se podra con este horno hacer un par de poleas de aluminio para hacer una sierra de sin fin, necesito unas poleas de por lo menos 14 pulgadas y las quiero hacer yo.

  25. OCARIS dijo:

    Cesar por favor me dices si en un molde de hierro puedo sacar una figura de aluminio!! muchas gracias. _ por compartir tus conocimientos!!

  26. Luis dijo:

    buenas tardes estoy en un problema tengo una proyecto de una horno de fundicion de aluminio y he hecho pruebas e llegado a los 710°c y no paso nada con las latas de aluminio me podrias ayudar en eso no encuentro el problema se supone que el aluminio se funde a 620-650°c y no lo izo y otra curiosidad que tengo es que si la lata de refrescos es 100% aluminio. agradeceria tu ayuda ya que soy esudiante y necesito entregar el proyecto funcionando.

    • César dijo:

      Según he leído las latas de refresco si son de aluminio, aunque las veo demasiado rígidas, tengo mis serias dudas, yo cuando tengo que fundir siempre uso viejos pistones de auto que son bastante macizos.

    • pedro gonzalez dijo:

      Hola a las latas antes de fundir ponele borato de sodio eso te puede ayudar saludos

    • Que extraño en mi país funden de inmediato deben ser otra aleación. la mayoría son de aluminio 6061 pero otros países usan otras aleaciones ojo¡¡ también hay latas de refresco de aleaciones ligeras de acero esas nunca las podras fundir en este tipo de hornos jejeje… Alguien que te tenga datos de diseño y calculo de quemadores de gas para fundición de aluminio?

  27. gerardo dijo:

    por esperiencia en microfundicion de aluminio no es bueno ocupar solo aluminio de piston porque es muy cristalizado y un horno funciona mejor con gas y una corriente de aire que produce un venterol que gira alrededor del crisol soy gerardo de ecuador

  28. fundidora de aluminio stiven dijo:

    el fundir aluminio es un arte.

  29. manuel dijo:

    oye unos amigos y yo estamos interesados en realizar un horno para fundir oro crees que ese k tu fabricaste se pueda utilizar para fundir oro?

  30. chuy dijo:

    muy interesante tu propuesta, sabes que se le pone a la fundicion de aluminio para que no salga con burbujas al endurecer? Soy Chuy

  31. Omar dijo:

    saludos ! no consigo la arcilla refractaria ni los ladrillos refractarios en ningun lugar .donde los podre conseguir?

  32. Enrique dijo:

    Saludos Cesar! Wau,wau, wau! Macanudo! que grandes lecciones he aprendido de de vos este dia, hace rato que he estado buscando la manera de fundir cobre en bloquesitos pues tengo alrededor de 200 lbs y nececito simplificar el volumen. Gracias nuevamente Cesar.
    Soy un guatelmateco con hambre de aprender.

  33. Daniel dijo:

    SE PUEDE FUNDIR PLATA EN ESTE TIPO DE HORNO?

  34. LALO dijo:

    en vez de suministrar oxigeno con una calefaccion se podria con mas o menos 3 coolers fan esos ventiladores de computadora? seria igual de eficaz? obviamente lo conecto a una fuente pero serviria ?

  35. José Luis Fernando Cóccaro dijo:

    Muchas gracias por “tu aporte” como dicen los cibernautas, mas yo prefiero decir muchas gracias por compartir tus conocimientos. Tengo en mente un pequeño microemprendimiento y tu tutorial me ahorra muchas horas de navegar en la web buscando algo sencillo y asequible. Muchas gracias.

  36. jorge dijo:

    hola disculpa estoy haciendo una tesis de una maquina procesadora de latas de aluminio e leido que cuando se funde el aluminio queda con impurezas como haces para removerlas

  37. allan dijo:

    gracias por tus aportes soy nicaraguense y estoy recopilando informacion

  38. mariana dijo:

    busco contactos en Guadalajara Mexico que agan contra moldes en aluminio por favor recomiendeme a alguien muy bien hecho gracias .

  39. guille dijo:

    exelente te felicito por el horno muy bien explicado y resuelto lo voy a poner en practica quiza usando carbon de coke y aumentanoel flujo de aire se pueda conseguir mayor temperatura, voy a fabricarlo e intentar aque temperatura llega.MUCHAS GRACIAS PD: sabes como puedo hacer moldes o sitio que me deuna idea de nuevo GRACIAS

  40. Pedro Gonzalez dijo:

    Hola paisano Cesar soy del Tala, vivi mucho tiempo, nacido en Casupa…te felicito es un buen trabajo el tuyo. te digo con una turbina y motor monofasico de 1/4 h.p. + carbon de coque, y un horno con un tanque de 100 lts de hierro haces bruto horno y casi seguro que llegas a1100 grados, si con un crisol de grfito digamos 8 o 10 puntos… sabes no consigo crisoles de grafito… como los haces tu… gracias por tu tiempo.. saludos gonzalez

  41. Hugo Castilla Gil dijo:

    Buenisimo el horno,soy aficionado al modelismo de aviones a escala, y voy a experimentar con el hornito para moldear algunas piezas que no salen con laminados,hay que fundir y moldear,voy a probar al fondo del patio,tal vez no me corre mi mujer,jajajajajaja

  42. fernando dijo:

    Me encanto el hornito, voy a fabricarme uno,unque veo dificil coseguir por aqui tierra o cemento refractario.Podria utilizar arcilla y arena para hacerlo,ladrillo refractario si puedo conseguir.

    • Gilberto dijo:

      Saludos, el refractario lo consigues con la gente que da mantenimiento a calderas. Puedes preguntar en ingenios azucareros, ellos compran también.
      Gracias por sus conocimientos y experiencias que comparten.

  43. Alberto dijo:

    Se puede fundir 30 kg de aluminio con un tacho mas grande,gracias

  44. Jose Grundy dijo:

    disculpa me puedes dar ventajas y desventajas en fundir en este horno aluminio

  45. jorge dijo:

    Muchas gracias por enseñarnos a pescar y de lo poco hacer mucho.Jorge de Hurlingham.

  46. Mario guerra dijo:

    Esta súper bueno el horno para aluminio me encanto lo q logras con la chatarra nosotros fabricamos nos fundetes para aluminio cobre bronce etc les dejo el link estamos asus órdenes cualquier cosa Mario guerra metallindustriamex.com.mx

  47. daniel dijo:

    esto me sirve para hacer el trofeo de la copa del mundo en aluminio

  48. omar vazques dijo:

    César donde puedo conseguir un crisol como el tuyo?

  49. jorge martinez dijo:

    buenisimo, te cuento yo estoy fabricando un horno horizontal de hierro el cual se calienta con una mescla de aceite de vehiculo usado y petroleo atomizado por un soplador electrico y la llama calienta directamente el aluminio que se pone dentro alcansando rapidamente su punto de fusion , la capacidad de este es de ocho litros.

    • Pablo dijo:

      Años atras se veian estos hornos , el combustible aceite quemado de autos y gasoil y un forzador electrico de aire… el que estas fabricando es con crisol? cuando lo termines pasaras algunqa foto… gracias gonzalez

  50. para Jorge Martinez dijo:

    Hola buenos dias el horno horizontal que estas fabricando con aceite quemqaaado ES CON CRISOL O SIN CRISOL gracias por tu tiempo saludos Pablo

  51. aldo yance dijo:

    bueno bacan el horno yo soy modelista mecanico y hago modelos de todo tipo y quiero hacer un horno con crisol para 100kg

  52. joseluis dijo:

    hoola lo que has hecho es muy util pero quiero saber el tipo de crisol que debo usar para fuindir aluminio desearia me respondas

    • César dijo:

      Yo uso un recipiente de fundición pero si no dispones puedes usar una lata de conservas del tipo de durazno al natural, usa una nueva cada vez que fundas

  53. Hola muy interesante si podrías ser mas especifico con la composición o la marca de arcilla refractaria que usas y los porcentajes arcilla/cemento,

  54. Pepe dijo:

    Hola Mi Estimado Cesar, Inventor de hornos de fundicion, tendras algun correo electronico ??
    me gustaria saber tus comentarios sobre tu horno, puesto que necesito fundir aluminio pero trae un pedazo de plastico adherido a la pieza

    • César dijo:

      Hola, el plástico creo que va a desaparecer, ojo con los gases que emana porque son dioxinas que son cancerígenas, para hacer unos ladrillos refractarios hice la mezcla con un plástico y cuando lo metí en el horno se volatilizó, creo que va a ocurrir lo mismo con tu pieza

  55. Pepe dijo:

    Gracias mi Estimado Cesar
    El detalle es que estamos sacando de una fabrica unos tapones de aluminio, y estos traen una contratapa de plastico, y vienen pegados con goma hot melt y quiero recuperar el aluminio, pero son miles de estas tapas y logicamente es mucho el aluminio para recuperar.
    crees poder darme otro consejo para recuperar este metal
    Saludos !!

  56. Pepe dijo:

    Creo que es una labor muy complicada, creo necesitar un horno como el tuyo pero mucho mas grande verdad ?? puesto que es mucho, muchisimo aluminio por recuperar

  57. Marcos dijo:

    Hola, quería preguntarte si el crisol que fabricaste de carburo de silicio si se puede utilizar en este horno o sólo sirve para MO? Gracias y felicitaciones por el laboro que haces y compartirlo
